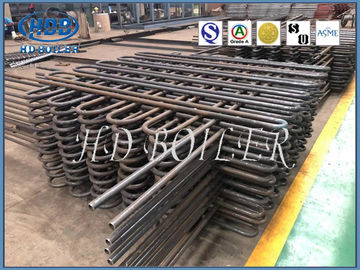

Bộ phận trao đổi nhiệt và bộ phận làm nóng cho lò hơi nhà máy Industrail

Giới thiệu sản phẩm:

Bộ quá nhiệt

Các nhà máy điện sử dụng nhiên liệu hóa thạch thường có bộ phận quá nhiệt trong lò tạo hơi, hơi nước đi qua thiết bị sấy khô bên trong trống hơi đến bộ quá nhiệt, một bộ ống trong lò.Ở đây hơi nước thu nhiều năng lượng hơn từ các khí lò nóng bên ngoài đường ống, và nhiệt độ của nó bây giờ quá nhiệt trên nhiệt độ bão hòa.

Sự miêu tả:

Một bộ phận của nồi hơi làm nóng thêm hơi nước từ nhiệt độ bão hòa đến nhiệt độ quá nhiệt, còn được gọi là bộ quá nhiệt hơi. Hầu hết các nồi hơi công nghiệp không có bộ quá nhiệt, vì nhiều quy trình và cơ sở công nghiệp chỉ yêu cầu hơi bão hòa. Bộ quá nhiệt thường được lắp đặt trong các nhà máy điện, đầu máy và nồi hơi hàng hải để cải thiện hiệu suất nhiệt chu trình của toàn bộ nhà máy điện hơi. Sử dụng hơi quá nhiệt có thể làm giảm hàm lượng nước trong khí thải của tua bin hơi. Phụ thuộc vào áp suất nhiệt độ hơi quá nhiệt của lò hơi, sự bay hơi, thép và hiệu suất chịu nhiệt độ cao và nhiên liệu So sánh giá thép, đối với lò hơi nhà máy điện, lò hơi nói chung là khoảng 450 ℃, 4 triệu mpa; Lò hơi hơn 10 triệu mpa cho 540 ~ 570 ℃. Một số lò hơi nhà máy điện cũng có nhiệt độ hơi quá nhiệt cao hơn (hoặc thậm chí lên đến 650 ℃).

Bộ quá nhiệt lò hơi là khí thải lò hơi thu hồi năng lượng, có thể thu được nhiệt hơi lò hơi, hơi khô, để cải thiện hiệu suất nhiệt của lò hơi, mà còn đối với tuabin hơi để tránh bộ tái sinh búa nước từ tuabin hơi trong năng lượng tái chế hơi đã qua sử dụng, nhiệt vào nước tuần hoàn lò hơi và bộ tái sinh, mức có thể xả áp suất cao của bộ hâm nóng hơi, năng lượng lò hơi thu hồi của các thiết bị này là hệ thống hơi lò hơi lớn của thiết bị gia nhiệt phụ, có lợi để nâng cao hiệu quả năng lượng của hệ thống lò hơi, chỉ có bộ quá nhiệt và bộ hâm nóng là năng lượng khí thải tái chế, bộ tái sinh là tái chế năng lượng hơi nước.Chức năng của bộ quá nhiệt là đốt nóng hơi bão hòa thành hơi quá nhiệt với nhiệt độ nhất định để nâng cao hiệu quả của nhà máy điện

Vật chất:

Kim loại thành ống bộ quá nhiệt chịu nhiệt độ cao nhất trong các bộ phận có áp suất của lò hơi.Do đó, thép cacbon thấp chất lượng cao và các loại thép hợp kim crôm-molypden khác nhau phải được sử dụng.Đôi khi thép không gỉ Austenit crom-niken được sử dụng ở phần nhiệt độ cao nhất.Khi nhiệt độ của ống vượt quá giới hạn nhiệt độ cho phép về độ bền của vật liệu, độ bền mỏi hoặc quá trình oxy hóa bề mặt trong quá trình vận hành của lò hơi, sự cố vỡ ống sẽ xảy ra.

Một bộ phận của nồi hơi làm nóng thêm hơi nước từ nhiệt độ bão hòa đến nhiệt độ quá nhiệt, còn được gọi là bộ quá nhiệt hơi. Hầu hết các nồi hơi công nghiệp không có bộ quá nhiệt, vì nhiều quy trình và cơ sở công nghiệp chỉ yêu cầu hơi bão hòa. Bộ quá nhiệt thường được lắp đặt trong các nhà máy điện, đầu máy và nồi hơi hàng hải để cải thiện hiệu suất nhiệt chu trình của toàn bộ nhà máy điện hơi. Sử dụng hơi quá nhiệt có thể làm giảm hàm lượng nước trong khí thải của tua bin hơi. Phụ thuộc vào áp suất nhiệt độ hơi quá nhiệt của lò hơi, sự bay hơi, thép và hiệu suất chịu nhiệt độ cao và nhiên liệu So sánh giá thép, đối với lò hơi nhà máy điện, lò hơi nói chung là khoảng 450 ℃, 4 triệu mpa; Lò hơi hơn 10 triệu mpa cho 540 ~ 570 ℃. Một số lò hơi nhà máy điện cũng có nhiệt độ hơi quá nhiệt cao hơn (hoặc thậm chí lên đến 650 ℃).

Bộ quá nhiệt là bề mặt gia nhiệt làm nóng hơi nước bão hòa dưới áp suất nhất định thành hơi nước quá nhiệt dưới áp suất tương ứng.

Bộ quá nhiệt lò hơi là khí thải lò hơi thu hồi năng lượng, có thể thu được nhiệt hơi lò hơi, hơi khô, để cải thiện hiệu suất nhiệt của lò hơi, mà còn đối với tuabin hơi để tránh bộ tái sinh búa nước từ tuabin hơi trong năng lượng tái chế hơi đã qua sử dụng, nhiệt vào nước tuần hoàn lò hơi và bộ tái sinh, mức có thể xả áp suất cao của bộ hâm nóng hơi, năng lượng lò hơi thu hồi của các thiết bị này là hệ thống hơi lò hơi lớn của thiết bị gia nhiệt phụ, có lợi để nâng cao hiệu quả năng lượng của hệ thống lò hơi, chỉ có bộ quá nhiệt và bộ hâm nóng là năng lượng khí thải tái chế, bộ tái sinh là tái chế năng lượng hơi nước.Chức năng của bộ quá nhiệt là đốt nóng hơi bão hòa thành hơi quá nhiệt với nhiệt độ nhất định để nâng cao hiệu quả của nhà máy điện.

Cấu trúc thiết kế:

1. đun nóng hơi nước bão hòa, nhiệt độ lên đến 900 độ C.

2. hiệu quả cao,> 90%.

3. tốc độ cao sưởi ấm.

4. thiết kế bằng thép không gỉ.

5. tuổi thọ thiết kế dài, 15 năm.
