Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HD BOILER |
Chứng nhận: | ISO9001 , SGS , TUV , ASME , EN |
Số mô hình: | Bảng tường nước |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Bao bì đi biển |
Thời gian giao hàng: | 50 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 500 tấn / tháng |
Vật liệu: | Thép carbon, hợp kim, thép không gỉ | Xử lý bề mặt: | Sơn |
---|---|---|---|
Mã HS: | 3215960855 | Bao bì: | Đóng gói khung sắt |
Có sẵn: | Tiết kiệm năng lượng | Đóng gói: | Gói khung sắt |
Tình trạng: | Mới | Sự chỉ rõ: | Tùy chỉnh |
Điểm nổi bật: | tấm tường nước lò hơi,ống tường nước lò hơi |

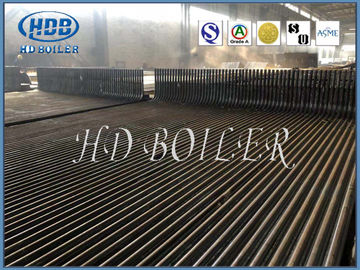

Phụ tùng lò hơi thu hồi nhiệt hiệu quả cao Ống dẫn nước Ống thép hợp kim
Mô tả Sản phẩm
Tên đầy đủ của "ống tường nước", tên cũ của "tường nước", còn được gọi là "ống tăng". Thường được đặt thẳng đứng trên thành trong của thành lò, nó chủ yếu được sử dụng để hấp thụ bức xạ nhiệt phát ra từ Ngọn lửa và khí thải nhiệt độ cao trong lò. Đây là loại bề mặt gia nhiệt bay hơi chính của các loại lò hơi hiện đại và là thành phần cơ bản của vòng tuần hoàn nước của lò hơi. Do vừa làm mát vừa bảo vệ thành lò nên mới có tên gọi như vậy. .
Vách ngăn nước ban đầu được thiết kế không phải để đốt nóng mà để làm mát lò khỏi bị hư hại do nhiệt độ cao, sau này do có chức năng trao đổi nhiệt tốt nên nó dần thay thế trống hơi làm bộ phận gia nhiệt chính của lò hơi.
Bề mặt gia nhiệt bay hơi, được đặt trên thành trong của buồng lò hơi và bao gồm nhiều ống song song, chức năng của vách nước là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khí lò trong buồng lò, tạo ra hơi nước hoặc nước nóng trong đường ống, và giảm nhiệt độ của thành lò để bảo vệ thành lò.Ở lò hơi công suất lớn, nhiệt độ ngọn lửa trong lò rất cao, cường độ bức xạ nhiệt rất lớn. Nhiệt lượng trong nồi hơi được hấp thụ bởi thành nước. Ngoại trừ một số nồi hơi công suất nhỏ, nồi hơi ống nước hiện đại lấy vách làm mát bằng nước làm bề mặt làm nóng chính của quá trình bay hơi.
Các loại
Theo kiểu cấu tạo chủ yếu có 3 loại: kiểu ống nhẹ, kiểu màng và kiểu ống gai. Vách làm mát nước của ống quang được cấu tạo bởi một dãy ống thép liền mạch có cấu tạo đơn giản nhất. là rất nhiều ống vây tường làm mát bằng nước tốt được cuộn với hàn điểm với nhau, để trở thành một bề mặt gia nhiệt composite kín, không chỉ có thể cải thiện độ kín khí của buồng lò, giảm rò rỉ không khí mà còn có thể bảo vệ thành lò tốt hơn , do đó trọng lượng của thành lò được giảm bớt, cấu trúc được đơn giản hóa; Tường làm mát nước bằng ống thép gai được hàn trên ống vách làm mát nước nhiều chân dài 20 ~ 25mm, đường kính 6 ~ 12mm, sau đó được phủ bằng nhựa chịu lửa quặng crom , để giảm sự hấp thụ nhiệt của vách làm mát nước phần này, cải thiện nhiệt độ của vùng đốt, thích hợp cho đốt nhiên liệu những dịp đặc biệt khó khăn hoặc một số lò xỉ lỏng.Loại tường ave và nằm giữa loại tường (cụ thể là hai mặt được gia nhiệt) tường làm mát bằng nước có hai loại. Loại trước chủ yếu được gắn vào thành trong của thành lò, có tác dụng hấp thụ nhiệt ở một bên, loại sau chủ yếu được lắp đặt ở giữa của lò hơi lớn, toàn bộ lò được tách thành hai phần riêng biệt, gia nhiệt hai mặt.
Sự chỉ rõ
Tên | Bảng điều khiển nước màng |
Vật liệu | Thép carbon, hợp kim, thép không gỉ |
Kích thước ống | Φ38 - 76 mm, Tùy chỉnh |
Tiêu chuẩn | ISO, ASME |
Người mẫu | Choáng váng |
Ứng dụng | Không ổn định xung quanh buồng đốt lò hơi |
Chức năng
1. Nước làm mát vách là nhiệt bức xạ nhiệt độ cao được ngọn lửa buồng nhiên liệu hấp thụ làm cho nước đi vào vách làm mát nước bốc hơi thành hơi bão hòa.
2. Bảo vệ thành lò.Vách làm mát bằng nước được bố trí ở tất cả các phía để ngăn cách buồng đốt với thành lò và tránh cho thành lò bị cháy ra ngoài.
3. Đơn giản hóa cấu trúc thành lò để dễ lắp đặt, và chú ý đến mạng lưới chống ma sát và chống cháy nổ của lò hơi.
4. Ống vách làm mát bằng nước có thể hấp thụ nhiệt bức xạ tốt, cường độ bay hơi của nó gấp 4 lần bó ống đối lưu.Tăng ống vách làm mát bằng nước trong lò một cách thích hợp sẽ làm giảm số lượng bề mặt đối lưu và gia nhiệt.
Màn hình làm mát bằng nước dùng để phân biệt vách giải nhiệt nước ống sáng sớm, vách giải nhiệt nước của lò hơi sớm là ống thẳng đứng xung quanh lò, vách giải nhiệt nước được bao quanh bởi thành lò dày.Ống vách làm mát bằng nước của lò hơi hiện nay có các cánh tản nhiệt ở hai bên và hai cánh tản nhiệt của ống liền kề được nối với nhau tạo thành lưới tản nhiệt nước, được phân bố xung quanh lò.
Thuận lợi
1. bít kín tường lò và giảm rò rỉ không khí trong buồng đốt.
2. thực hiện việc làm mát bằng nước đầy đủ của buồng đốt, điều này rất hữu ích để ngăn ngừa sự hình thành than cốc trong trường hợp đốt cháy mạnh.
3. công suất lưu trữ nhiệt nhỏ, làm nóng nhanh buồng đốt và làm lạnh nhanh, có thể rút ngắn thời gian làm mát của khởi động và dừng lò hơi.
4. Sử dụng tường lò ống là thích hợp, giúp giảm tải rất nhiều cho khung lò hơi và thuận tiện cho việc treo.
5. so với ống quang thì khả năng hấp thụ nhiệt của ống được nâng cao hơn.
6. mức độ kết hợp trước của các thành phần nồi hơi được cải thiện, thuận tiện và giảm khối lượng công việc lắp đặt.
Kiểm soát chất lượng
1. Diện tích chế tạo 200.000 mét vuông
2. 80 Kỹ sư
3. 200 thợ hàn mã hóa
4. 30 Thanh tra viên được Cấp phép (Giáo viên hướng dẫn NDT Cấp độ III)
5. Giấy phép Hạng A cho Thiết kế và Sản xuất Lò hơi
6. Hệ thống chất lượng ISO 9001: 2015
7. Chứng chỉ ASME về Nồi hơi điện
8. Ủy quyền đóng dấu ASME 'S', 'U' và NB
Xưởng
