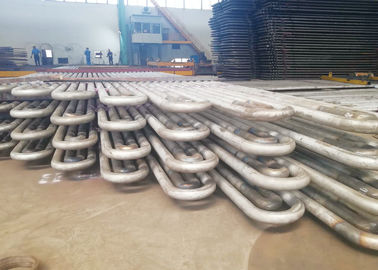

Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB

Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB

  • Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB
  • Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB
  • Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB
  • Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB
Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HD Boiler
Chứng nhận: ASME, SGS, ISO9001
Số mô hình: Bộ tản nhiệt và hâm nóng
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Biển xứng đáng để xuất khẩu
Thời gian giao hàng: 40 ngày
Tiếp xúc
Chi tiết sản phẩm
Vật chất: Thép carbon Tên: Ống siêu nhiệt
Chứng nhận: ISO, SGS, ASME, EN Nhiên liệu lò hơi: Than đốt
Điểm nổi bật:

bộ quá nhiệt trong nồi hơi

,

bộ hâm nóng trong nhà máy điện



Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB







Sự miêu tả

Nói chung, hơi nước được đun nóng trong bộ quá nhiệt áp suất cao được gọi là hơi quá nhiệt, hơi được đun nóng bằng bộ hâm nóng được gọi là hơi được hâm nóng.Tham số của hơi nước được hâm nóng liên quan đến tính kinh tế của tuần hoàn nhiệt.Nói chung, áp suất của hơi nước được hâm nóng bằng khoảng 1/5 áp suất của hơi quá nhiệt và nhiệt độ của hơi nóng gần giống như nhiệt độ của hơi nóng.Ví dụ, ở nước ta đối với lò hơi 125MW, 400t / h, parmameter cho hơi quá nhiệt là 133,7Mpa và 555 độ;áp suất đầu vào và đầu ra của hơi nước hâm nóng là 2,5 / 2,35MPa, nhiệt độ của chúng cũng là 555 độ.Đối với nồi hơi công suất 200MW, 670t / h, thông số hơi quá nhiệt là 13,7MPa, 540 độ;áp suất đầu vào và đầu ra là 2,7 / 2,5Mpa, và nhiệt độ cũng là 540 độ.Đối với lò hơi tuần hoàn kiểm soát áp suất dưới tới hạn công suất 300MW, 600MW, thông số hơi quá nhiệt là 18,27Mpa, 540 độ;áp suất đầu vào và đầu ra là 3,83 / 3,63MPa, nhiệt độ cũng là 540 dgrees.Việc áp dụng hệ thống hâm nóng bằng hơi nước có thể làm tăng 4-5% nền kinh tế nhiệt cho các nhà máy điện.Ở nước ta, các đơn vị có công suất trên 125MW đều áp dụng hệ thống hâm nóng giữa một lần, còn ở nước ngoài áp dụng hệ thống hâm nóng giữa hai lần cho một số đơn vị có thông số cao hơn.

Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB 0



Trong các nồi hơi hiện đại, mức tiêu thụ nhiệt hấp thụ của bộ quá nhiệt và bộ hâm nóng hơn một nửa tổng lượng hấp thụ nhiệt của chất lỏng làm việc, do đó các bề mặt đốt nóng của bộ quá nhiệt và bộ hâm nóng chiếm một tỷ lệ lớn trong tổng số bề mặt phát nhiệt của nồi hơi, và chúng phải được đặt ở những nơi có nhiệt độ khói cao hơn, điều kiện làm việc là tồi tệ nhất trong số tất cả các bề mặt sưởi ấm. Nhiệt độ thành ống của các bề mặt sưởi ấm gần với mức tối đa.nhiệt độ cho phép của thép, vì vậy việc bố trí hợp lý một thiết kế thứ hai của bộ quá nhiệt và bộ hâm nóng có ý nghĩa rất lớn đối với tính kinh tế và độ tin cậy đối với lò hơi trong thời gian đó.Khi nói đến thiết kế của chúng, trên cơ sở đảm bảo an toàn và độ tin cậy của bộ quá nhiệt và bộ hâm nóng, cần phải tiết kiệm tối đa lượng kim loại tiêu thụ, đặc biệt là tiết kiệm sử dụng thép hợp kim.



Đối với các lò hơi trong các nhà máy điện lớn, bộ quá nhiệt và bộ hâm nóng là những bộ phận cần thiết, ở mức độ lớn, chúng đã nâng cao tính an toàn và tính kinh tế của lò hơi.Bộ quá nhiệt là bề mặt gia nhiệt làm nóng hơi chính từ nhiệt độ nổi lên đến nhiệt độ quá nhiệt danh định và bộ hâm nóng là bề mặt gia nhiệt làm nóng khí thải từ xi lanh áp suất cao tuabin hơi đến một nhiệt độ nhất định. Các loại than thay đổi, đó là điều chỉnh chúng để đảm bảo nhiệt độ đầu ra ở mức định mức -10- + 5 độ.



Đối với các lò hơi lớn trong nhà máy điện, bộ quá nhiệt và bộ hâm nóng chiếm tỷ trọng lớn trong tổng bề mặt gia nhiệt, phải bố trí ở nơi có khói, nhiệt độ cao hơn.Để nâng cao hiệu quả tuần hoàn nhiệt trong các nhà máy điện, cần cải thiện dần các thông số ban đầu f hơi, việc tăng áp suất hơi đòi hỏi nhiệt độ tăng tương ứng đối với hơi quá nhiệt, hoặc độ ẩm của khí thải giai đoạn lớn của tuabin hơi sẽ là quá cao, sẽ ảnh hưởng đến độ an toàn của nó.Như vậy, hơi nước chảy qua bộ quá nhiệt và bộ hâm nóng là hơi có nhiệt độ cao, hiệu suất truyền nhiệt của chúng khá kém, điều này quyết định nhiệt độ thành ống của bộ quá nhiệt và bộ hâm nóng cao.





Chức năng và đặc điểm của bộ quá nhiệt và bộ hâm nóng



chức năng của bộ quá nhiệt và bộ hâm nóng:



Bộ quá nhiệt và bộ hâm nóng là những bộ phận quan trọng đối với bề mặt gia nhiệt, được sử dụng để tăng nhiệt độ hơi nước, nhằm mục đích cải thiện entanpi hơi nước và xa hơn nữa là tăng hiệu suất tuần hoàn nhiệt cho nhà máy điện.



Bộ quá nhiệt có tác dụng làm nóng hơi nước nổi lên thành hơi quá nhiệt với một nhiệt độ nhất định.Khi tải nồi hơi hoặc các điều kiện làm việc khác thay đổi, cần đảm bảo nhiệt độ hơi quá nhiệt ở mức bình thường và trong phạm vi biến động nhiệt độ cho phép.



Từ hoàn lưu nhiệt trong nhà máy điện, các thông số ban đầu về áp suất và nhiệt độ cao hơn, hiệu suất nhiệt của tuần hoàn tốt hơn, hoặc độ ẩm hơi của phía sau tuabin hơi quá cao, ảnh hưởng đến an toàn của nó.Trong khi nhiệt độ hơi của bộ siêu tập bị giới hạn bởi vật liệu kim loại, hiện nay, do sự hạn chế của vật liệu kim loại, nhiệt độ quá nhiệt đối với hầu hết các lò hơi của nhà máy điện vẫn nằm trong khoảng 540-555 dgrees, và để tránh độ ẩm hơi của cánh tuabin hơi. phía sau quá lớn, do đó hệ thống hâm nóng ở giữa được áp dụng.



Chức năng của bộ hâm nóng là làm nóng khí thải của xi lanh áp suất cao tuabin hơi đến nhiệt độ được hâm nóng gần bằng hoặc bằng nhiệt độ quá nhiệt, sau đó đưa chúng đến xi lanh áp suất trung bình và áp suất thấp để giãn nở và có tác dụng làm tăng độ khô của tuabin hơi. phần phía sau.Thông thường, áp suất của hơi nước hâm nóng bằng 1/5 áp suất của hơi quá nhiệt.Việc áp dụng hệ thống hâm nóng có thể làm tăng hiệu suất nhiệt cho các nhà máy điện lên 4-5%.



Cho đến nay ở nước ta, các đơn vị có công suất trên 125mw đều áp dụng hệ thống hâm nóng một lần giữa.Gia nhiệt kép có thể làm tăng 2% hiệu suất nhiệt tuần hoàn một lần nữa, nhưng hệ thống này rất phức tạp, nó không được áp dụng cho các đơn vị quốc gia, nhưng nó phổ biến cho các lò hơi lớn ở nước ngoài.





Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB 1



Nguyên tắc



• Nguyên lý của bộ quá nhiệt tương tự như các ống sinh hơi của lò hơi.

• Các khí nóng ở nhiệt độ cao quét qua các ống bộ quá nhiệt và làm tăng nhiệt độ của hơi nước có độ lớn phụ thuộc vào nhiệt độ khí thoát ra khỏi bộ quá nhiệt và vận tốc khí.

Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB 2Phụ tùng nồi hơi quá nhiệt bằng thép cacbon cho nồi hơi CFB 3

Ứng dụng



sử dụng để làm nóng hơi nước bão hòa, nhiệt độ hơi nước có thể lên đến 900 độ C.

Nâng cấp công suất bộ quá nhiệt để tăng sản lượng điện



Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v.



Sự khác biệt



Kiểu Ưu điểm Nhược điểm Phương pháp hỗ trợ
Loại mặt dây chuyền 1. xác nhận hỗ trợ cấu trúc 1. Tắc nghẽn dòng chảy do hơi nước ngưng tụ 2. Cần khởi động lại chậm để làm sạch nước tích tụ dưới đáy. được hỗ trợ từ phía trên
Kiểu đảo ngược 1. thoát nước tốt của hơi nước ngưng tụ 1. Thiếu độ cứng của cấu trúc, đặc biệt là trong dòng khí tốc độ cao Được hỗ trợ từ bên dưới
-Type ngang

1. Thoát nước thích hợp

2. Độ cứng cấu trúc tốt.

1. Chúng không nhìn thấy ngọn lửa trực tiếp nên chúng chủ yếu thuộc loại đối lưu Thường được hỗ trợ trong các ống dẫn khí thẳng đứng song song với lò chính.
