Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HD Boiler |
Số mô hình: | Nồi hơi Fin Fin |
Số lượng đặt hàng tối thiểu: | 500 tấn |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Bao bì đi biển |
Thời gian giao hàng: | 30 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 500 tấn / tháng |
Chứng nhận: | CE,China Pressure Vessel Pipeline Manufacturing License | Ứng dụng: | Bộ phận nóng |
---|---|---|---|
Vật liệu vây: | Nhôm, thép carbon, thép không gỉ | Chiều cao vây: | Tùy chỉnh |
Vật chất: | Thép không gỉ, thép carbon | Đóng gói: | Seaworthy Đóng gói ống vây |
Điểm nổi bật: | ống vây xoắn ốc,ống vây trao đổi nhiệt |

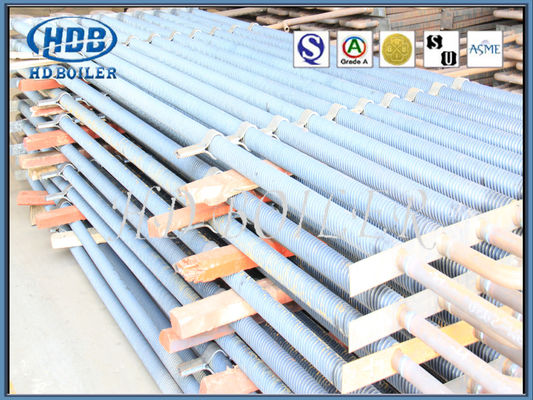

Tiết kiệm năng lượng Ống vây cho lò hơi cho nhà máy điện Bộ tiết kiệm nhiệt Bộ trao đổi nhiệt
Mô tả Sản phẩm
ống vây xoắn là loại rãnh xoắn có độ rộng và chiều sâu nhất định được gia công sẵn trên ống thép, sau đó dát dải thép lên ống thép trên máy tiện.Trong quá trình quấn dây, do một lực siết trước nhất định, dây đai thép sẽ được ép chặt trong rãnh xoắn, do đó đảm bảo một diện tích tiếp xúc nhất định giữa dây đai thép và ống thép.Để ngăn không cho dải bị bật ra, các đầu của dải được hàn vào ống thép.Để có thể dễ dàng lắp vào, giữa thép đai và rãnh xoắn cần có một khe hở bên nhất định.Nếu khe hở bên quá nhỏ để tạo thành nhiễu, quá trình Khảm khó diễn ra suôn sẻ.Ngoài ra, luôn có một số sự bật lại của đai thép quấn, dẫn đến kết nối kém giữa đai thép và bề mặt đáy của rãnh xoắn.Các cánh dát có thể được thực hiện trên các thiết bị chung với chi phí thấp và hiệu quả thấp.
Lợi thế
1. Khả năng chống mài mòn tuyệt vời
Sự hao mòn chủ yếu do tác động và tác động cắt của các hạt xám trên đường ống.Độ mòn xung quanh ống là nghiêm trọng nhất ở mức 30 độ.Khi S1 / d = S2 / d = 2 thì độ mòn ở đây gấp 3 lần giá trị trung bình.
Do sự thay đổi hướng của luồng gió nên hàng ghế thứ hai bị mài mòn nặng nhất.Khi S1 / d = S2 / d = 2, hàng thứ hai nhiều gấp đôi số hàng đầu tiên mặc, và hàng tiếp theo thường cao hơn hàng đầu tiên từ 30% đến 40%.
Cách sắp xếp của hàng đầu tiên giống như cách sắp xếp của hàng đầu tiên trong cùng một điều kiện, độ mòn lớn nhất của bó ống dọc nhỏ hơn độ mòn lớn nhất của bó ống so le 3-4 lần.
Tốc độ mài mòn của ống tỷ lệ thuận với hệ số không đồng nhất của vận tốc khí thải KV3.33, và tỷ lệ thuận với hệ số không đồng nhất của nồng độ tro bay Ku.
Bộ tiết kiệm ống có vây hình chữ h được sắp xếp theo trình tự.Vây hình chữ h chia không gian thành nhiều khu vực nhỏ và có tác dụng lưu thông đồng đều luồng gió.So với bộ tiết kiệm ống quang học, bộ tiết kiệm vây xoắn ốc và bộ tiết kiệm vây dọc có bố trí so le, tuổi thọ mài mòn cao hơn 3-4 lần trong các điều kiện khác.
Van điều tiết phía khí thải bảo vệ phần uốn cong.
2. Giảm tích tụ bụi
Sự hình thành tro xảy ra ở mặt sau của đường ống và các mặt hướng gió, dễ dàng làm trôi đường ống do không được sắp xếp, và ít bụi tích tụ ở mặt sau hơn. mặt sau của đường ống, có nhiều tro bụi tích tụ trong việc bố trí ống theo trình tự hơn là sai cột.
Vây kiểu chữ h được hàn hai bên ống không tích tụ tro, đồng thời luồng gió thổi thẳng, hướng luồng gió không thay đổi, vây không tích tro.
Một khoảng trống từ 4-10 được để lại ở giữa vây loại h, có thể dẫn luồng không khí quét vây ống để tích tụ bụi.
Khi góc xoắn của vây hướng dòng chảy, sự tích tụ tro của ống vây càng nghiêm trọng và không thể sử dụng bộ tiết kiệm không tạo thành tro lỏng. Hoạt động hiện trường cho thấy ống vây hình chữ h không tích tụ tro. , trong khi vây xoắn ốc là nghiêm túc.
Ống vây dọc được hình thành do luồng không khí dọc theo vây khi vây được hàn trên bề mặt và mặt sau của lớp tro tích tụ. Một số khu vực dễ bị tích tụ bụi.
Vây hình chữ h, tạo thành một rãnh thẳng ở cả hai bên, có tác dụng thổi tốt nhất.
3. Không gian nhỏ gọn và chi phí thấp
Bộ ống nhỏ gọn hơn nhiều và giảm độ cao của khói đuôi tốt.
Tổng trọng lượng giảm đi rất nhiều và giảm tải trọng của hệ thống treo.
Giảm chi phí của bộ tiết kiệm và nồi hơi tích hợp.
4. Giảm sức cản của khói
Giảm chi phí vận hành và đầu tư của quạt cảm ứng.
5. Giảm mối nối hàn và cải thiện độ tin cậy.
Tham số
Trung bình | không khí, khí thải, dầu nhiệt, nước, nước muối, chất làm lạnh, v.v. |
Nhiệt độ | bộ trao đổi nhiệt tiêu chuẩn đến 560 ° C bằng vật liệu đặc biệt có thể cao hơn |
Vật liệu ống | thép cacbon, thép không gỉ, hợp kim hoặc các vật liệu đặc biệt |
Nguyên liệu làm sườn | thép cacbon, thép không gỉ, kim loại màu, hợp kim hoặc các vật liệu đặc biệt |
Cách nhiệt & xử lý bề mặt | theo đặc điểm kỹ thuật của khách hàng |
