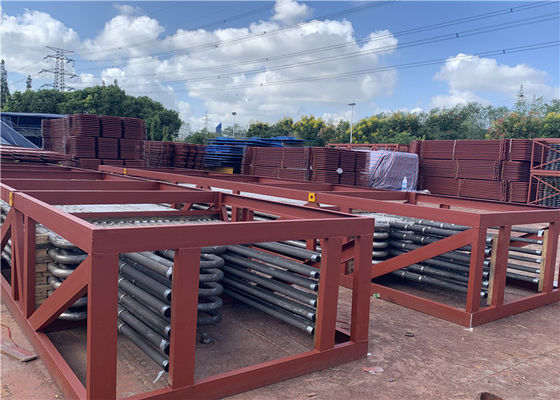

Phụ tùng lò hơi áp suất cao Bộ quá nhiệt bức xạ ASME

Bộ quá nhiệt và bộ hâm nóng bức xạ cho phụ tùng nồi hơi áp suất cao ASME

Bộ quá nhiệt & bộ hâm nóng, thành phần tùy chỉnh cho nồi hơi

Quản lý và đặc điểm kỹ thuật:
Lò hơi có bộ quá nhiệt cao và thấp, HS được bố trí trong ống khói sau bộ tách xyclon, và LS được bố trí ở trục đứng phía sau.Hơi nước bão hòa được đưa vào các tiêu đề của vỏ trần bằng tám ống nối hơi bão hòa φ108 × 5 trên trống, và sau đó đi vào bộ quá nhiệt có nhiệt độ thấp hơn thông qua các ống φ 42 × 4,0, sau khi được làm nóng bằng LS, đi vào bộ khử nhiệt để điều chỉnh nhiệt độ, và sau đó đi vào HS qua tám ống φ108 × 5, và được đưa đến tuabin hơi qua van hơi chính sau khi đi vào tiêu đề đầu ra SH.
Bộ quá nhiệt LT áp dụng cách sắp xếp đối nghịch và bộ quá nhiệt HT là bố trí xuôi dòng.Việc thu thập và phân phối hơi nước thông qua cách thức theo chiều rộng để cải thiện tính không đồng đều của hơi nước chảy và ngăn ngừa các cuộn dây cục bộ bị quá nhiệt do sự lệch hướng của hơi nước.
Vật chất:
Để đảm bảo vận hành an toàn, bộ quá nhiệt LT sử dụng các ống thép liền mạch SA210 Gr.A1 và bộ quá nhiệt HT sử dụng các ống thép liền khối SA213 T22 hợp kim thấp.

Các loại bình đun siêu tốc:
1. Bình đun siêu tốc bức xạ: là loại bình đun siêu tốc ra đời sớm nhất và nó được đặt phía trên hoặc phía sau các ống nước để bảo vệ chúng khỏi tia lửa hoặc lửa trực tiếp.
Các thông số làm tăng sự đối lưu

a.Tăng lưu lượng nhiên liệu và không khí (lưu lượng khí đốt)
b.Tăng tốc độ dòng chảy của hơi nước

Bức xạ chủ yếu phụ thuộc vào nhiệt độ ngọn lửa.khi tốc độ dòng hơi tăng nhiệt độ thoát ra trở nên thấp hơn.
Bức xạ siêu nóng
Chúng được đặt tiếp xúc với nguồn nhiệt yêu cầu cải thiện nhiệt độ kim loại.

Máy hâm nóng và hâm nóng bức xạ và đối lưu được sử dụng cho hơi nước ở nhiệt độ cao.
Phụ kiện của bộ đun siêu tốc hơi nước bức xạ nhiệt độ cao trong nồi hơi

Nó được tạo thành từ các ống giống rắn (thép cacbon, thép hợp kim hoặc thép chịu nhiệt, v.v.) và các hộp thu gom và các vật liệu hỗ trợ khác.Ống thường có φ32, φ38, φ42 hoặc các loại thông số kỹ thuật khác, tùy theo nhu cầu của người dùng riêng.

Máy hâm nóng
Chúng lành mạnh như siêu sưởi nhưng vì nhiệt độ thoát ra của chúng thấp hơn một chút so với siêu sưởi và áp suất của chúng thấp hơn 20% -25% so với bình đun siêu tốc, chúng có thể chịu được các hợp kim vật liệu kém chất lượng hơn.

Ứng dụng:
Bộ đun siêu tốc hơi nước bao gồm các cuộn ống dày đặc và được đặt trong ống khói ở nhiệt độ 450ºC-1000ºC.
Đối với lò hơi nhà máy điện công suất trên 10Mpa, bộ quá nhiệt dạng cuộn và cuộn thường được sử dụng.

Chi tiết

Cấu trúc thiết kế

1. đun nóng hơi nước bão hòa, nhiệt độ lên đến 900 độ C.

2. hiệu quả cao,> 90%.

3. tốc độ cao sưởi ấm.

4. thiết kế bằng thép không gỉ.

5. tuổi thọ thiết kế dài, 15 năm.

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v.

HD Boiler cung cấp một cơ sở vật chất tốt nhất trong lớp

Trong hơn 30 năm qua, Hua Dong Boiler đã không ngừng đổi mới và cải tiến bộ hâm nóng và bộ quá nhiệt nồi hơi của chúng tôi. Những cải tiến về uốn, hàn và thiết kế đảm bảo sản phẩm của chúng tôi đáp ứng cả tiêu chuẩn của Euorpean và Mỹ, đảm bảo hiệu suất ổn định lại.
