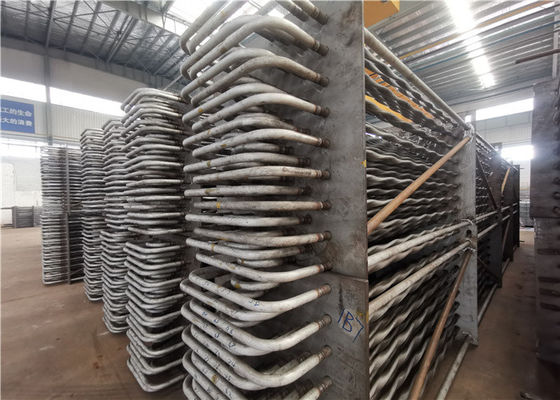

Bộ tiết kiệm nồi hơi ngưng tụ xoắn ống xoắn nằm ngang

Bộ tiết kiệm trao đổi nhiệt ống xoắn ống xoắn nằm ngang

Mô tả thiết bị tiết kiệm / trao đổi nhiệt

Bộ trao đổi nhiệt là thiết bị truyền một phần nhiệt từ chất lỏng nóng sang chất lỏng lạnh.Thiết bị trao đổi nhiệt đóng một vai trò quan trọng trong sản xuất hóa chất, dầu khí, điện, thực phẩm và nhiều ngành công nghiệp khác.Bộ trao đổi nhiệt đã được sử dụng rộng rãi trong sản xuất hóa chất, như lò sưởi, bộ làm mát, bình ngưng, thiết bị bay hơi và nồi hơi, v.v.

Quá trình sản xuất ống phẳng xoắn ốc bao gồm "làm phẳng" và "xoắn nóng". Bộ trao đổi nhiệt ống xoắn cải tiến đơn giản như bộ trao đổi nhiệt dạng ống và vỏ truyền thống, nhưng có nhiều tiến bộ thú vị.Nó đã thu được các lợi ích kinh tế và kỹ thuật sau: cải thiện truyền nhiệt, giảm đóng cặn, phản dòng thực, giảm chi phí, không rung, tiết kiệm không gian, không có yếu tố vách ngăn.

Do cấu trúc độc đáo của ống, ống và vỏ đồng thời chuyển động xoắn ốc, điều này thúc đẩy mức độ hỗn loạn. Tổng hệ số truyền nhiệt của bộ trao đổi nhiệt cao hơn 40% so với bộ trao đổi nhiệt thông thường, Trong khi độ sụt áp gần như giống nhau. Khi lắp ráp bộ trao đổi nhiệt, cũng có thể sử dụng ống phẳng xoắn ốc và ống trơn. Bộ trao đổi nhiệt được sản xuất theo đúng tiêu chuẩn ASME. Bộ trao đổi nhiệt có thể được thay thế. Nó có thể đạt được giá trị tốt nhất của thiết bị trao đổi nhiệt dạng vỏ và ống thông thường và thiết bị truyền nhiệt dạng tấm và khung, và có triển vọng ứng dụng rộng rãi trong công nghiệp hóa chất và hóa dầu.

Thông số kỹ thuật

Ứng dụng

Trong quá trình vận hành lò hơi trong các ứng dụng thương mại và công nghiệp điển hình, khoảng 10 - 20% giá trị đốt nóng của nhiên liệu được thải ra ngoài cùng với khí thải vào bầu khí quyển.Thiết bị tiết kiệm ngăn xếp được thiết kế để thu hồi một lượng đáng kể tổn thất năng lượng khí ngăn xếp này, do đó cải thiện đáng kể hiệu quả của hệ thống nồi hơi.Có một số cân nhắc khi chọn máy tiết kiệm:

• Giảm áp suất phía khí.Việc bổ sung áp suất ngược trên ngăn xếp lò hơi ảnh hưởng đến khả năng thông lượng của quạt không khí đốt.(Các) bộ tiết kiệm và (các) quạt không khí đốt phải có kích thước phù hợp để đảm bảo hệ thống hoạt động và công suất phù hợp.

• Nhiệt độ nước cấp.Nước cấp vào bộ tiết kiệm phải được khử khí và đặt nhiệt độ tối thiểu ở 220oF để ngăn ngừa ăn mòn ống.

• Giảm áp suất phía nước.Máy bơm nước cấp phải có kích thước phù hợp với việc giảm áp suất của bộ tiết kiệm.Ngoài ra, cần có hệ thống nước cấp điều tiết liên tục để đảm bảo tốc độ dòng chảy thích hợp qua bộ tiết kiệm.
