Bộ tách lốc xoáy công nghiệp lò hơi CFB bằng thép carbon
Chi tiết sản phẩm
| Đặc điểm kỹ thuật: | tùy chỉnh | Hiệu quả: | 99,5% ~ 99,9% |
|---|---|---|---|
| Kích thước hạt tối thiểu: | d = 1 micron | Vật liệu: | Thép cacbon, thép hợp kim, tương đương |
| Xử lý bề mặt: | Sơn | Tên: | Máy tách đa lốc xoáy |
| Làm nổi bật |
máy tách bụi xyclon,máy tách bụi |
||
Mô tả sản phẩm
Hệ thống thu gom bụi phân ly lốc xoáy lực ly tâm hiệu suất cao Cyclone Seperator
Mô tả sản phẩm
Thiết bị phân ly lốc xoáy là một loại thiết bị được sử dụng để phân tách hệ thống khí-rắn hoặc hệ thống lỏng-rắn. Nguyên lý hoạt động là các hạt rắn hoặc giọt có lực ly tâm quán tính lớn được tách ra khỏi thành ngoài bằng chuyển động quay do sự đưa vào tiếp tuyến của luồng không khí. Các đặc điểm chính của thiết bị phân ly lốc xoáy là cấu trúc đơn giản, tính linh hoạt trong vận hành cao, hiệu quả cao, quản lý và bảo trì thuận tiện, chi phí thấp. Nó được sử dụng để thu gom bụi có đường kính 5-10 μm. Nó được sử dụng rộng rãi trong ngành dược phẩm. Nó đặc biệt thích hợp cho các hạt bụi dày hơn và chứa nhiều bụi hơn. Trong điều kiện nhiệt độ cao và áp suất cao, nó cũng thường được sử dụng làm thiết bị phân tách bên trong trong lò phản ứng tầng sôi hoặc làm thiết bị phân tách sơ bộ. Nó là một thiết bị phân tách được sử dụng rộng rãi trong công nghiệp.
Nguyên lý và Hoạt động
Một luồng (khí) quay tốc độ cao được thiết lập bên trong một thùng hình trụ hoặc hình nón được gọi là lốc xoáy. Không khí chảy theo một mô hình xoắn ốc, bắt đầu từ trên cùng (đầu rộng) của lốc xoáy và kết thúc ở dưới cùng (hẹp) trước khi thoát ra khỏi lốc xoáy theo một dòng thẳng qua trung tâm của lốc xoáy và ra ngoài. Các hạt lớn hơn (dày đặc hơn) trong dòng quay có quá nhiều quán tính để đi theo đường cong chặt chẽ của dòng và va vào thành ngoài, sau đó rơi xuống đáy của lốc xoáy, nơi chúng có thể được loại bỏ. Trong một hệ thống hình nón, khi dòng quay di chuyển về phía đầu hẹp của lốc xoáy, bán kính quay của dòng giảm, tách các hạt ngày càng nhỏ hơn.
Vận hành
Thiết bị phân ly lốc xoáy hoạt động bằng cách kết hợp các lực ly tâm, trọng lực và quán tính để loại bỏ các hạt mịn lơ lửng trong không khí hoặc khí. Các loại thiết bị phân ly này sử dụng hành động lốc xoáy để tách các hạt từ dòng khí. Thông thường, PM đi vào thiết bị phân ly lốc xoáy theo một góc (vuông góc với dòng chảy, tiếp tuyến hoặc từ bên cạnh), sau đó quay nhanh chóng. Một lực ly tâm được tạo ra bởi luồng không khí tròn, ném các hạt về phía thành của lốc xoáy. Khi PM chạm vào tường, nó rơi vào một phễu bên dưới. Khí thải “sạch” sau đó được thổi qua hoặc tuần hoàn lại để lọc lại.
Dữ liệu kỹ thuật
| Model | Lưu lượng không khí(m3/h) | Tổng chiều cao mm) | |||
| Vận tốc đầu vào(m/s) | |||||
| 15 | >18 | 20 | 22 | ||
| CLT/A-2.5 | 580 | 690 | 770 | 850 | 1100 |
| CLT/A-3.0 | 830 | 1000 | 1100 | 1220 | 1380 |
| CLT/A-3.5 | 1140 | 1360 | 1510 | 1670 | 1600 |
| CLT/A-4.0 | 1480 | 1780 | 1960 | 2170 | 1800 |
| CLT/A-4.5 | 1870 | 2250 | 2480 | 2700 | 2050 |
| CLT/A-5.0 | 2320 | 2780 | 3080 | 3400 | 2300 |
| CLT/A-5.5 | 2800 | 3360 | 3720 | 4100 | 2500 |
| CLT/A-6.0 | 3340 | 4000 | 4440 | 4900 | 2700 |
| CLT/A-6.5 | 3920 | 4700 | 5210 | 5700 | 2900 |
| CLT/A-7.0 | 4540 | 5440 | 6030 | 6670 | 3200 |
| CLT/A-7.5 | 5210 | 6250 | 6920 | 7650 | 3400 |
| CLT/A-8.0 | 5940 | 7130 | 7900 | 8730 | 3600 |
| CLT/A-9.0 | 7510 | 9000 | 9980 | 11000 | 4100 |
| CLT/A-10.0 | 9280 | 11100 | 12300 | 13600 | 4600 |
| CLT/A-10.6 | 10400 | 12400 | 13800 | 15200 | 4800 |
| CLT/A-11 | 11200 | 13400 | 14800 | 16400 | 5000 |
| CLT/A-12 | 13300 | 15900 | 17600 | 19500 | 5400 |
| CLT/A-13 | 15600 | 18700 | 20700 | 23370 | 5900 |
| CLT/A-14 | 18100 | 21700 | 24000 | 26600 | 6400 |
| CLT/A-15 | 20800 | 24800 | 27600 | 30500 | 6900 |
| CLT/A-16 | 23700 | 28400 | 31500 | 34800 | 7360 |
| CLT/A-17 | 26800 | 32100 | 35600 | 39300 | 7860 |
| CLT/A-18 | 30000 | 36000 | 39900 | 44100 | 8300 |
| CLT/A-19 | 33500 | 40200 | 44500 | 49200 | 8790 |
| CLT/A-20 | 37100 | 44500 | 49300 | 54500 | 9200 |
Ưu điểm
1. Chi phí vốn thấp.
2. Khả năng hoạt động ở nhiệt độ cao.
3. Có thể xử lý sương mù lỏng hoặc vật liệu khô.
4. Yêu cầu bảo trì thấp (không có bộ phận chuyển động).
5. Diện tích nhỏ - yêu cầu không gian tương đối nhỏ.
Kiểm soát chất lượng
1. Diện tích chế tạo 200.000 mét vuông
2. 150 Kỹ sư
3. 600 Thợ hàn được mã hóa
4. 60 Thanh tra được cấp phép (Giảng viên NDT Cấp-III)
5. Giấy phép Loại-A để Thiết kế và Sản xuất Lò hơi
6. Hệ thống Chất lượng ISO 9001:2008
7. Chứng chỉ ASME về Lò hơi điện
8. Ủy quyền đóng dấu ASME 'S','U' và NB
Điểm nổi bật của sản phẩm
Hệ thống thu gom bụi phân ly lốc xoáy lực ly tâm hiệu suất cao Cyclone Seperator Mô tả sản phẩm Thiết bị phân ly lốc xoáy là một loại thiết bị được sử dụng để phân tách hệ thống khí-rắn hoặc hệ thống lỏng-rắn. Nguyên lý hoạt động là các hạt rắn hoặc giọt có lực ly tâm quán tính lớn được tách ra khỏi ...

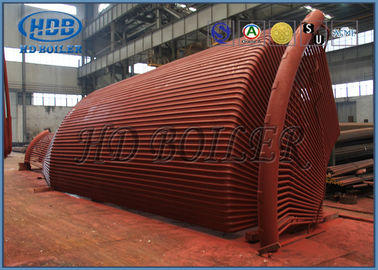

Năng lượng áp suất cao nồi hơi sưởi bề mặt Membrane tường Argon hàn cung cho nồi hơi sinh khối
