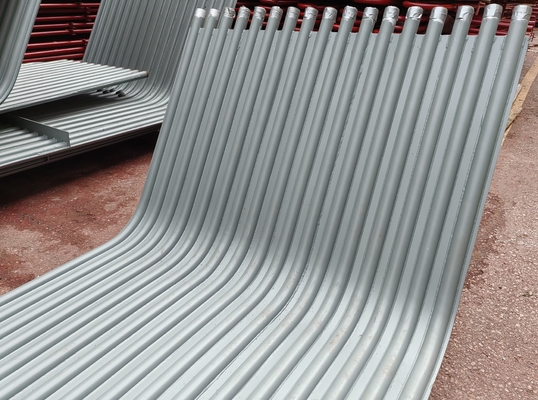

Sản phẩm giới thiệu: Bức tường màng nồi hơi

        Bức tường nước là phần sưởi ấm chính của nồi hơi, bao gồm một số hàng ống thép, được phân phối xung quanh buồng lò của nồi hơi.Nội thất của nó là nước chảy hoặc hơi nước, và bên ngoài nhận nhiệt từ ngọn lửa trong buồng lò hơi. Nó chủ yếu hấp thụ nhiệt bức xạ của các sản phẩm đốt nhiệt độ cao trong lò,trong đó chất lỏng làm việc di chuyển lên và bay hơi bởi nhiệt.

Cácnước tường đã ban đầu được thiết kếkhôngđến được nóng, nhưng đến Ừm các lò từ cao nhiệt độ.LAter,dEUtoitsgôihănexchangefThánh lễ,itgmột cách vô tuyếnrđược đặttanh tasđộidrượu rumastanh tamAinhănpnghệ thuậtofbngười làm dầu.Tanh taebốc hơihănsbề mặtisTôi.hỗ trợontanh tainnerwtất cảoftanh tabmáy dầufthùngangcốmofmbất kỳpAralleltUbes.Cácxức dầuofcác wthợwtất cảistoabthâm thụtanh tarphụ trợhănoftanh tahTôi...tnhiệt độfngu ngốcorfluêgnhưintanh tafthùng,gthâm nhậpsđộiorhôwthợintanh tatube,angrgiáo dụctanh tatnhiệt độcủa tanh tafthùngwtất cảtopxoaytanh tafthùngwTất cả.Trong nồi hơi có dung lượng lớn, nhiệt độ ngọn lửa bên trong lò rất cao và cường độ bức xạ nhiệt rất lớn.40 ~ 50% hoặc thậm chí nhiều hơn nữa của nhiệt trong nồi hơi được hấp thụ bởi tường nướcNgoại trừ một vài nồi hơi có dung lượng nhỏ, nồi hơi ống nước hiện đại sử dụng tường nước làm bề mặt sưởi ấm bay hơi chính trong nồi hơi.

Ưu điểm

Theo loại cấu trúc, có ba loại chính: loại ống thông thường, loại màng và loại ống squeaked.và cấu trúc của chúng là đơn giản nhất;màn hình tường nước hàn nhiều ống vây được làm mát bằng nước với nhau bằng hàn điểm để chúng trở thành một bề mặt sưởi kết hợp kín,mà không chỉ có thể cải thiện độ kín không khí của lò, giảm rò rỉ không khí, nhưng cũng bảo vệ tốt hơn tường lò, giảm trọng lượng của tường lò, đơn giản hóa cấu trúc;Bức tường nước của ống đẩy là để hàn nhiều chân với chiều dài 20 ~ 25mm và đường kính 6 ~ 12mm trên ống tường làm mát bằng nước, và sau đó áp dụng nhựa chống cháy quặng crôm để giảm hấp thụ nhiệt của phần này của tường nước và tăng nhiệt độ của vùng đốt,Nó phù hợp với các trường hợp khi việc đốt nhiên liệu đặc biệt khó hoặc một số lò xả rác lỏng.

Theo phần bố trí, có hai loại loại tường đính kèm và loại tường ngăn (tức là, sưởi ấm hai mặt) tường làm mát nước.Đầu tiên chủ yếu là một phần được nhúng vào tường bên trong của tường lò và hấp thụ nhiệt ở một bên, trong khi sau này chủ yếu được lắp đặt ở giữa buồng lò của một lò hơi lớn, tách toàn bộ lò thành hai phần độc lập được nung nóng ở cả hai bên.

Sản xuất

HD nồi hơi sử dụng công nghệ hàn cung chìm để sản xuất tường nước như yêu cầu thân thiện với môi trường.Nó cũng có thể đảm bảo xây dựng và niêm phong vững chắc.

Đặc điểm

1. Xây dựng vững chắc
2. Sức mạnh cao
3. Kích thước chính xác
4. kết thúc chống ăn mòn

Mô tả

Các tấm tường nước được sử dụng trong nồi hơi phục hồi nhiệt thải. Chúng tôi sản xuất tấm tường nước. Chúng được chế tạo từ ống thép carbon theo bản vẽ và thông số kỹ thuật của khách hàng.Cẩn thận đặc biệt cho trứng và mỏng ở phần cong, trong quá trình sản xuất.

Chúng tôi đang sản xuất và cung cấp một loạt các tấm Waterwall.Các ống được cung cấp bởi chúng tôi được biết đến để chịu được một áp lực nội bộ lớn như một dải liên tục của vật liệu vây được cuộn xoắn ốc trên ốngNhững ống này được biết đến để cung cấp nhiệt đồng đều dẫn đến một sản lượng nhiệt tăng.

Chức năng chính của các tấm tường nước trong nồi hơi là hấp thụ nhiệt được tạo ra bởi ngọn lửa hoặc khói nhiệt độ cao và tạo hơi hoặc nước nóng trong ống,do đó để giảm nhiệt độ trong buồng.

Chi tiết xây dựng

Các đặc điểm kết hợp của tường làm mát nước màng là như sau:
1Kiểm tra và điều chỉnh chiều rộng, chiều dài, phẳng và đường chéo của hàng ống khi hàng ống phân đoạn được nâng lên khung kết hợp.Nếu chiều rộng của hàng ống lớn hơn hoặc nhỏ hơn kích thước được chỉ định, vây có thể được cắt xuống một chiều dài thích hợp, điều chỉnh cho kích thước được chỉ định và sau đó hàn lại.vây giữa một số ống với kích thước lớn hơn có thể được cắt để giảm khoảng cách giữa các ống để loại bỏ sự khác biệt đường chéo, và sau đó các vây có thể được hàn. Khi sự không đồng đều của hàng ống vượt quá phạm vi cho phép, khung cổng có thể được sử dụng để điều chỉnh áp suất trên cùng của jack.
2. Khối kết nối của hàng ống khác với của một ống duy nhất. Khối hàn của một ống duy nhất co lại khoảng 1-2mm sau khi hàn, điều này không ảnh hưởng đến các ống khác.Nhưng đường ống không giống nhau., hai phần của đường ống hàng hàn butt, nếu từ một bên đến bên kia của chuỗi hàn, hàn đến đầu đường ống gây ra bởi biến dạng là rất lớn.trước khi hàn đít, độ trong của khớp hàn này nên được đo đầy đủ, và theo độ trong quá nhỏ, trung bình, quá lớn phân loại,nếu khoảng trống mông quá lớn hoặc quá nhỏ, phải sử dụng phương pháp cắt ống, thay thế bằng một ống ngắn trung bình. Tại thời điểm này, do sự co lại của hàn, ống với một khoảng trống lớn hơn sẽ trở nên solderable.Để giảm biến dạng co lại của hàn ống, phương pháp đối xứng và hàn chéo nên được áp dụng.
3Phần dưới của phía trước và phía sau tường làm mát nước có đáy lò (đống tro lạnh), và phần trên của phía sau tường làm mát nước có góc lửa,Vì vậy, kích thước của các thành phần là lớn hơn và hình dạng là đặc biệt hơn, vì vậy nó rất khó để kết hợp.
4. Quả bóng đi qua duy nhất của ống nước tường phía sau khác với các đường ống mặt trời sưởi ấm khác. Bởi vì bức tường nước phía sau trong hộp tiêu đề phía trên có góc chống cháy,số lượng ống uốn góc chống cháy là giống như của tường nước phía sau, để tăng độ cứng của góc chống cháy, cũng có một số lượng đáng kể của ống thẳng cách nhau (hầu hết các loại lò).được lắp đặt ống thép đúc có hình dạng đặc biệt (đường ống ba nhánh)Trong ống thẳng và các kết nối giữa bể bên trên liên kết được trang bị lỗ Φ 5 mm hoặc Φ giới hạn 10 mm.hầu hết các ống xoắn môi trường làm việc là thuận lợi cho việc làm mát của góc ngọn lửa, và một phần nhỏ của ống xoắn môi trường làm việc đảm bảo rằng ống thẳng và ống cong có lượng mở rộng tương ứng, để giảm căng thẳng bên trong,vì vậy khó khăn của việc đi qua quả bóng tăng.
