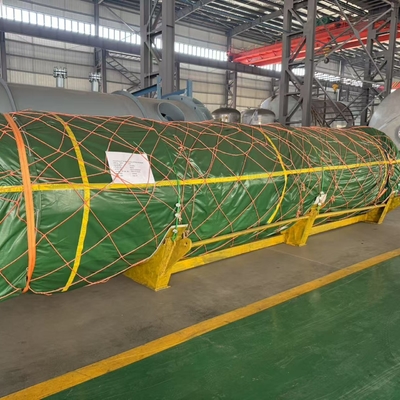

Bó ống trao đổi nhiệt làm bằng ống thép không gỉ cho nhà máy lọc dầu

Bó ống chùm bộ trao đổi nhiệt làm bằng ống thép không gỉ cho nhà máy lọc dầu

Bộ trao đổi nhiệt dạng ống chùm là một thiết bị trao đổi nhiệt điển hình cho phép hai chất lỏng có nhiệt độ khác nhau trao đổi nhiệt. Thông qua thiết bị này, một chất lỏng có thể được làm mát và một chất lỏng khác có thể được làm nóng để đáp ứng các nhu cầu tương ứng của chúng. Thiết bị này được sử dụng rộng rãi trong các lĩnh vực công nghiệp như hóa chất, dầu khí, dược phẩm và năng lượng, và là một trong những thiết bị không thể thiếu và quan trọng trong sản xuất hóa chất.

Bộ trao đổi nhiệt là một trong những thiết bị đơn vị được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như hóa chất, dầu khí và năng lượng. Theo thống kê, vốn đầu tư vào bộ trao đổi nhiệt chiếm khoảng 30% tổng vốn đầu tư thiết bị trong ngành công nghiệp hóa chất hiện đại, khoảng 40% tổng số thiết bị quy trình trong các nhà máy lọc dầu và gần như tất cả các đơn vị xử lý nước biển đều bao gồm các bộ trao đổi nhiệt. Một cuộc khảo sát về thị trường bộ trao đổi nhiệt nước ngoài cho thấy rằng mặc dù khả năng cạnh tranh của các bộ trao đổi nhiệt dạng tấm khác nhau đang tăng lên, nhưng bộ trao đổi nhiệt dạng ống chùm vẫn chiếm ưu thế với khoảng 64%. Kết quả của việc phát triển và nghiên cứu các phần tử trao đổi nhiệt mới và bộ trao đổi nhiệt hiệu quả cao cho thấy rằng bộ trao đổi nhiệt dạng ống đã bước vào một giai đoạn nghiên cứu mới. Cả các phụ kiện đường ống truyền nhiệt và cấu trúc vách ngăn của phía vỏ của bộ trao đổi nhiệt đã trải qua những thay đổi đáng kể so với các bộ trao đổi nhiệt dạng ống truyền thống. Hiệu suất động lực học chất lỏng, hiệu quả truyền nhiệt, hiệu ứng chống rung và chống bám cặn của nó cũng đã đạt được những tiến bộ mới từ nghiên cứu lý thuyết đến thiết kế kết cấu.


Các kênh chất lỏng được hình thành bên trong các ống trao đổi nhiệt của bộ trao đổi nhiệt dạng ống chùm được gọi là phía ống, và các kênh chất lỏng được hình thành bên ngoài các ống trao đổi nhiệt được gọi là phía vỏ. Một chất lỏng làm việc đi vào ống truyền nhiệt thông qua ống đầu vào ở đầu, và quá trình của nó có thể đạt được các cấu trúc một phía ống, hai phía ống và bốn phía ống theo yêu cầu của quy trình; Một loại chất lỏng làm việc khác đi vào vỏ thông qua một ống đầu vào ở một đầu và được phân bố đều bên ngoài các ống truyền nhiệt. Trạng thái dòng chảy của nó có thể được điều chỉnh bằng cách thiết lập các loại và số lượng vách ngăn khác nhau trong bó ống theo yêu cầu của quy trình. Hai chất lỏng làm việc có nhiệt độ khác nhau đi vào bộ trao đổi nhiệt. Chất lỏng làm việc có nhiệt độ tương đối cao truyền nhiệt cho chất lỏng làm việc có nhiệt độ tương đối thấp thông qua thành ống trao đổi nhiệt. Chất lỏng làm việc có nhiệt độ tương đối cao được làm mát trong khi chất lỏng làm việc có nhiệt độ tương đối thấp được làm nóng, do đó đạt được mục tiêu của quá trình trao đổi nhiệt hai chất lỏng.
