Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HD Boiler |
Chứng nhận: | ISO9001,ASME,Grade A,SGS,EN |
Số mô hình: | Màng nước |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Bao bì đi biển |
Thời gian giao hàng: | 30 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union, D / P, MoneyGram |
Khả năng cung cấp: | 500 tấn / tháng |
Điều kiện: | Mới | Kết cấu: | Lửa / ống nước |
---|---|---|---|
Nhiên liệu: | Than / Gas / Than đốt / Nhiệt nước | Sức ép: | Áp suất thấp / cao |
Phạm vi ứng dụng: | Trạm công nghiệp / điện | Sự chỉ rõ: | Tùy chỉnh |
Vật chất: | Thép carbon / thép không gỉ | Đóng gói: | Gói khung sắt |
Điểm nổi bật: | tấm tường nước lò hơi,ống tường nước lò hơi |

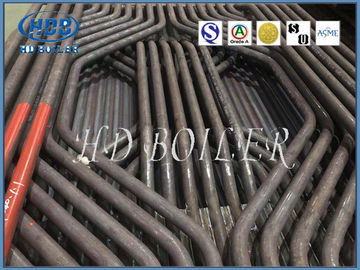

Nhà máy điện màng hiệu quả cao Tấm tường nước cho trao đổi nhiệt, chứng nhận ISO / ASME
Giới thiệu sản phẩm
Tên đầy đủ của "ống tường nước", tên cũ của "tường nước", còn được gọi là "ống tăng". Thường được đặt thẳng đứng trên thành trong của thành lò, nó chủ yếu được sử dụng để hấp thụ bức xạ nhiệt phát ra từ Ngọn lửa và khí thải nhiệt độ cao trong lò. Đây là loại bề mặt gia nhiệt bay hơi chính của các loại lò hơi hiện đại và là thành phần cơ bản của vòng tuần hoàn nước của lò hơi. Do vừa làm mát vừa bảo vệ thành lò nên mới có tên gọi như vậy. .
Vách ngăn nước ban đầu được thiết kế không phải để đốt nóng mà để làm mát lò khỏi bị hư hại do nhiệt độ cao, sau này do có chức năng trao đổi nhiệt tốt nên nó dần thay thế trống hơi làm bộ phận gia nhiệt chính của lò hơi.
Bề mặt gia nhiệt bay hơi, được đặt trên thành trong của buồng lò hơi và bao gồm nhiều ống song song, chức năng của vách nước là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khí lò trong buồng lò, tạo ra hơi nước hoặc nước nóng trong đường ống, và giảm nhiệt độ của thành lò để bảo vệ thành lò.Ở lò hơi công suất lớn, nhiệt độ ngọn lửa trong lò rất cao, cường độ bức xạ nhiệt rất lớn. Nhiệt lượng trong nồi hơi được hấp thụ bởi thành nước. Ngoại trừ một số nồi hơi công suất nhỏ, nồi hơi ống nước hiện đại lấy vách làm mát bằng nước làm bề mặt làm nóng chính của quá trình bay hơi.
Chế tạo
HDB manufacure sử dụng phương pháp hàn màn của ống đèn âm tường kiểu màng và kết cấu thép phẳng. Quá trình hàn của ống đèn tường kiểu màng và kết cấu thép phẳng chủ yếu như sau:
1. Tự động hợp nhất hàn được che chắn bằng khí cực kỳ tích cực
Nhóm hỗn hợp của khí bảo vệ được chia thành (Ar) 85% ~ 90% + (CO2) 15% ~ 10%.Trong thiết bị, ống và thép dẹt được ép bởi các con lăn trên và dưới và vận chuyển về phía trước.Nhiều súng hàn có thể được sử dụng để hàn đồng thời ở trên và dưới.
2. Dây hàn hồ quang chìm
Thiết bị này thuộc loại máy hàn khung cố định, máy công cụ có chức năng định vị ống thép và thép phẳng, kẹp, cấp liệu, hàn và tự động thu hồi chất trợ dung, ... Nói chung, nó được trang bị 4 hoặc 8 súng hàn để hoàn thiện hàn 4 hoặc 8 mối hàn phi lê cùng một lúc. Kỹ thuật này vận hành đơn giản và không có yêu cầu cao về bề mặt của ống và thép phẳng.Tuy nhiên, nó chỉ có thể hàn một mặt ở vị trí nằm ngang và không thể hàn cả hai mặt cùng một lúc.
3. Hàn hồ quang khí bán tự động
Khi hàn bằng phương pháp này, trước tiên phải định vị và hàn màn chắn ống, sau đó hàn bằng thao tác thủ công của súng hàn. hàn đồng đều nhiều súng hàn nên khó kiểm soát biến dạng hàn.Khi sử dụng hàn hồ quang khí bán tự động để hàn màn ống phải chú ý lựa chọn trình tự hàn hợp lý để giảm thiểu biến dạng hàn. thép bịt kín tại lỗ cục bộ của màn chắn ống và các mối hàn phi lê của màn chắn ống có hình dạng đặc biệt như gầu tro lạnh và vòi đốt thường được hàn bằng hàn che chắn khí cực hợp bán tự động.
Dây chuyền sản xuất tự động hàn màn hình ống vách màng nóng chảy bảo vệ khí cực kỳ tích cực là công nghệ và thiết bị sản xuất màn hình ống vách màng tiên tiến nhất thế giới.Điều khiển tự động có thể đạt được từ cấp ống, mở thép phẳng, hoàn thiện, san lấp mặt bằng, hàn, v.v. Có thể hàn súng hàn trên và dưới cùng một lúc, biến dạng hàn nhỏ và hầu như không cần điều chỉnh Sau khi hàn, kích thước hình học của sàng ống chính xác, chất lượng mối hàn fillet tốt, hình thành đẹp, tốc độ hàn nhanh, hiệu quả sản xuất cao.
Tham số
Tên | Bảng điều khiển nước màng |
Vật chất | Thép carbon, hợp kim, thép không gỉ |
Kích thước ống | Φ38 - 76 mm, hoặc theo yêu cầu |
Tiêu chuẩn | ISO, ASME |
Người mẫu | Choáng váng |
Đơn xin | Không ổn định xung quanh buồng đốt lò hơi |
Thuận lợi
(1) tác dụng bảo vệ của màng nước làm mát tường trên thành lò là hoàn chỉnh nhất, vì vậy thành lò chỉ cần vật liệu cách nhiệt, thay vì vật liệu chịu lửa, do đó độ dày và trọng lượng của thành lò giảm đáng kể, đơn giản hóa cấu tạo của thành lò, giảm tổng trọng lượng của lò hơi.
(2) màng nước cũng có độ kín khí tốt, có thể thích ứng với yêu cầu đốt cháy áp suất dương trên lò hơi, không dễ tạo xỉ, ít rò rỉ khí, giảm tổn thất nhiệt của khói thải, nâng cao hiệu suất nhiệt lò hơi.
(3) nó có thể được nhà sản xuất hàn vào các thành phần để lắp đặt nhanh chóng và thuận tiện.
(4) việc sử dụng cấu trúc tường màng của lò hơi, bảo trì đơn giản, tuổi thọ lò hơi có thể được cải thiện rất nhiều.
Đặc trưng
1. Báo cáo tính toán cường độ với thông tin vật liệu ứng dụng;
2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và que hàn;
3. Báo cáo kiểm tra tia X 100% (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi;
4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
Chứng chỉ
Giới thiệu công ty
Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd (kinh doanh là HD Boiler), sản xuất nhà máy điện;công nghiệp;thải nhiệt;đốt chất thải;sinh khối;chất mang nhiệt hữu cơ và nồi hơi điện.Cùng với một loạt các bề mặt gia nhiệt, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế, chế tạo, lắp đặt, bảo trì và thay thế các bộ phận áp suất của lò hơi.
