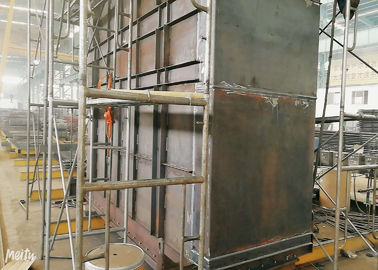

Bộ tiết kiệm nồi hơi bằng thép với hiệu suất nhiệt cao cho nhà máy điện và công nghiệp

Bộ tiết kiệm nồi hơi bằng thép với hiệu suất nhiệt cao cho nhà máy điện và công nghiệp

Tóm tắt về Bộ tiết kiệm lò hơi


Có ba giai đoạn từ nước cấp trong lò hơi được gia nhiệt thành hơi quá nhiệt: làm nóng sơ bộ nước cấp, bay hơi và quá nhiệt.Ba giai đoạn được hoàn thành trên ba bề mặt gia nhiệt khác nhau.Hơi nước và mạch nước của lò hơi được cấu tạo bởi ba bề mặt gia nhiệt khác nhau cũng như các đường ống kết nối của chúng.Thiết bị tiết kiệm nồi hơi là một trong số đó, và nó là thiết bị phù hợp để làm nóng trước nước cấp.Như vậy, nó là bề mặt gia nhiệt có nhiệt độ thấp nhất đối với chất lỏng làm việc trong lò hơi trong mạch nước và hơi của lò hơi.Chất lỏng làm việc đi qua thiết bị này là nước một pha (bộ tiết kiệm không sôi).

Nguyên lý làm việc của Bộ tiết kiệm lò hơi

Bộ tiết kiệm lò hơi là loại thiết bị trao đổi nhiệt để làm nóng nước cấp bằng cách sử dụng nhiệt khí thải.Khí thải đi từ bên ngoài ống theo dòng chảy chéo lên và xuống cọ rửa bó ống, truyền nhiệt cho thành ống.Nước chảy từ dưới lên trên, và loại bỏ nhiệt từ thành ống, và nhiệt độ của nó ngày càng cao.Bằng cách này không chỉ có thể truyền nhiệt ngược dòng để tiết kiệm kim loại tiêu thụ, mà còn tốt cho nước / hơi nước chảy và thải ra ngoài cũng như giảm sự ăn mòn.Thêm một cách nữa, cách này có tác dụng làm sạch bụi rất hiệu quả.

Chức năng của Bộ tiết kiệm nồi hơi

Nguồn gốc của việc sử dụng bộ tiết kiệm là làm nóng nước cấp bằng cách sử dụng nhiệt thải khí thải để giảm nhiệt độ khí thải và tăng hiệu suất lò hơi, tiết kiệm nhiên liệu, đó là cách đặt tên cho bộ tiết kiệm.Nếu sử dụng bộ tiết kiệm nồi hơi, nước cấp đã được làm nóng ở đây trước khi đến bề mặt gia nhiệt bay hơi, do đó nhiệt bị loại bỏ trên bề mặt gia nhiệt bay hơi cũng như khu vực gia nhiệt chắc chắn giảm.Bộ tiết kiệm nồi hơi được đặt ngược dòng.Nhiệt độ trung bình của chất lỏng làm việc thấp hơn nhiệt độ của nước nổi và áp dụng dòng chảy bắt buộc để tạo điều kiện ứng dụng cho các ống có thành mỏng và đường kính nhỏ.Toàn bộ cấu trúc cũng rất chặt chẽ.Như vậy, chênh lệch nhiệt độ truyền nhiệt và hiệu suất truyền nhiệt cao hơn so với bó ống bay hơi đối lưu có cùng dải nhiệt độ khói.Bộ tiết kiệm nồi hơi đó để thay thế các bó ống bay hơi đối lưu có thể làm giảm lượng tiêu thụ kim loại một cách rộng rãi.Hơn nữa, nước cấp được làm nóng đi đến trống hơi, bằng cách này có thể làm giảm sự chênh lệch nhiệt độ giữa nước và thành trống hơi, và cuối cùng làm giảm ứng suất nhiệt của trống hơi.Do những lý do trên, hiện nay bộ tiết kiệm là bộ phận cơ bản của nồi hơi.Vì vậy, chúng ta có thể tóm tắt các chức năng của bộ tiết kiệm như sau:

1. tiết kiệm nhiên liệu: bộ tiết kiệm được đặt ở phần sau của nồi hơi.Cách này có thể làm giảm nhiệt độ khói và khí đốt, do đó tiết kiệm nhiên liệu.

2. cải thiện điều kiện làm việc của trống hơi: do bộ tiết kiệm, nhiệt độ nước cấp tăng lên khi đi vào trống hơi.Nó làm giảm sự chênh lệch nhiệt độ giữa nước cấp và thành trống hơi cũng như ứng suất nhiệt của trống hơi, do đó nó cải thiện điều kiện làm việc của trống hơi và tăng tuổi thọ.

3. giảm chi phí sản xuất nồi hơi: đối với nước cấp được làm nóng trong các bộ tiết kiệm nồi hơi.Việc sử dụng các phụ tùng thay thế nhiệt độ thấp làm thiết bị tiết kiệm cho lò hơi để thay thế một số tấm vách ngăn nước nhiệt độ cao giá cao giúp giảm chi phí sản xuất lò hơi.

Thông số kỹ thuật của Bộ tiết kiệm nồi hơi

Kiểm soát chất lượng của Máy tiết kiệm nồi hơi

1. Kiểm tra va đập và báo cáo tính toán độ bền với thông tin vật liệu ứng dụng.

2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và điện cực

3. Báo cáo kiểm tra chất lỏng xâm nhập bằng tia X, tia γ và chất lỏng (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi

4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
