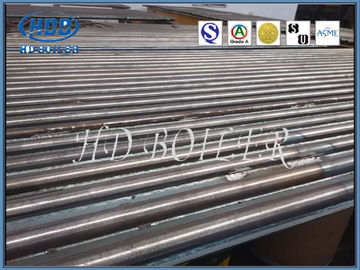

Chứng nhận ISO bền cho lò hơi Bảng điều khiển lò ống vách màng có ghim

Chứng nhận ISO Bảng điều khiển lò hơi bằng màng ống vách có ghim

Tường màng lò hơi Thông tin

Tường nước khi thiết kế ban đầu, mục đích không được làm nóng, nhưng để buồng làm mát của bếp hoặc lò không bị ảnh hưởng bởi nhiệt độ cao hư hỏng sau này, do chức năng trao đổi nhiệt tốt, thay thế dần trống trở thành bộ phận lò hơi sưởi ấm chính đặt trên thành trong của lò được tạo thành từ nhiều ống song song làm nóng bay hơi nước bề mặt có vai trò hấp thụ hoặc bức xạ nhiệt khí, ngọn lửa nhiệt độ cao trong lò trong ống sinh ra hơi nước hoặc nước nóng, đồng thời làm giảm nhiệt độ của lò. tường, thành lò trong lò hơi công suất lớn nhiệt độ ngọn lửa rất cao, cường độ bức xạ nhiệt trong lò hơi lớn 40 ~ 50% trở lên nhiệt lượng do tường nước hấp thụ Ngoại trừ một số lò hơi công suất nhỏ, lò hơi ống nước hiện đại tất cả đều sử dụng tường nước làm bề mặt làm nóng bay hơi chính

Đã phân loại

Tường nước kiểu ống trần

Thành ống nước trần được cấu tạo từ ống thép của lò hơi nói chung, được sử dụng phổ biến trong các lò hơi công suất vừa và nhỏ. Độ kín của thành ống nước được đo bằng tỷ số giữa khoảng cách ống s và đường kính ngoài của ống d (s / d). nhỏ, s / d lớn (1,5 ~ 2), tỷ lệ sử dụng kim loại cao, hiệu suất bảo vệ của thành lò kém, thường sử dụng tường lò nặng bằng gạch lửa. Khi tăng công suất lò hơi, s / d giảm (1,1 ~ 1.2), sử dụng kim loại thấp, có thể sử dụng thành lò nhẹ. Khi s / d <1.1, có thể sử dụng thành ống. Quy trình sản xuất tường làm mát bằng nước ống nhẹ rất đơn giản, không cần thiết bị cơ khí lớn, nhưng lò hơi độ kín kém, kết cấu thành lò phức tạp và khó thi công, kết cấu cầu trục đỡ phức tạp hơn, lắp đặt vẫn cần chú ý đầy đủ đến vấn đề giãn nở nhiệt.

Tường nước kiểu màng

Tường nước kiểu màng là một kết cấu kín khí được làm bằng các ống hàn và cánh tản nhiệt. Ưu điểm là ít rò rỉ không khí trong lò; Có thể sử dụng thành ống để giảm tải cho kết cấu thép và giảm giá thành lò hơi. Áp dụng cấu trúc treo và cải thiện hệ thống giãn nở nhiệt. Thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao; Khả năng lưu trữ nhiệt nhỏ, rút ​​ngắn thời gian bắt đầu và dừng. Nhược điểm là quá trình sản xuất phức tạp hơn. Công suất lớn, nhiệt độ cao và nồi hơi áp suất cao sử dụng tường nước màng.

Theo quy trình sản xuất khác nhau, vách nước màng được chia thành ba loại (xem hình 1): (1) với ống vây cuộn, hàn, hàn, nhưng ống vây đắt. (2) ống nhẹ cộng với vây ( thép dẹt) thành một hàng hàn, chi phí vật liệu thấp, dễ dàng đáp ứng các yêu cầu của nhiều loại cao độ, nhưng yêu cầu về độ chính xác thép phẳng, cần thiết bị hoàn thiện. , được sử dụng nhiều hơn cho ống có màn chắn nhỏ. Khoảng cách giữa các ống nước của thành màng có liên quan đến áp suất lò hơi, tải nhiệt lò và các yếu tố khác, thường s / d là 1,2 ~ 1,5.

Ưu điểm của tường nước màng

(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.

(2) Nhận ra nước làm mát đầy đủ trong buồng đốt, điều này có lợi cho việc ngăn chặn quá trình luyện cốc trong trường hợp đốt cháy tăng cường.

(3) Khả năng lưu trữ nhiệt nhỏ, làm nóng buồng đốt nhanh, làm lạnh nhanh, có thể rút ngắn thời gian khởi động và dừng làm mát của lò hơi.

(4) Thích hợp cho việc sử dụng các bức tường lò sơn ống, do đó giảm đáng kể tải trọng của khung lò hơi, dễ dàng treo.

(5) So với ống đèn, khả năng hấp thụ nhiệt của ống đèn được cải thiện hơn.

(6) Cải thiện mức độ kết hợp trước của các bộ phận nồi hơi, thuận tiện và giảm công việc lắp đặt.

Hồ sơ công ty

Hua Dong Boiler Co., Ltd. là một doanh nghiệp công nghệ cao chuyên sản xuất nồi hơi.Được thành lập vào đầu những năm 1985, có hai cơ sở sản xuất, công ty này có quy mô 400.000 ㎡ với tài sản cố định lên tới 110.000.000 USD.Có 1100 nhân viên bao gồm 150 kỹ thuật viên và 600 thợ hàn mã hóa.Hua Dong có giấy phép sản xuất nồi hơi Hạng A và Bình chịu áp lực Hạng A1 & A2 do Tổng cục Giám sát, Kiểm tra và Kiểm dịch Chất lượng Trung Quốc cấp;Ngoài ra nó còn có tem "S" và "U" "NB" do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ phát hành;trong khi đó, Công ty này đã thông qua chứng nhận Hệ thống quản lý chất lượng ISO9001, SO3834, EN12952.
