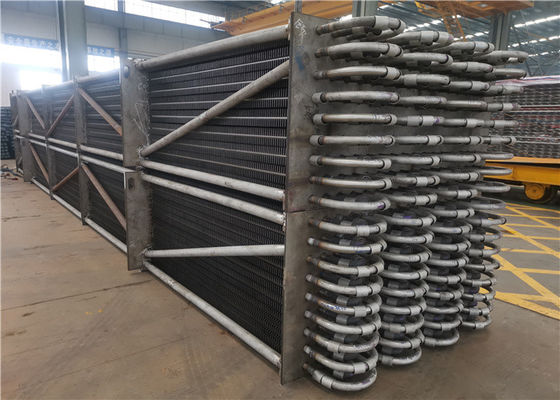

Ống vây thẳng đứng 4kW Bộ tiết kiệm nhiệt lò hơi

Bộ tiết kiệm ống vây trục đứng trong nhà máy điện Giảm căng thẳng nhiệt

Mô tả Economizer

Economizer là một thiết bị được lắp đặt ở phần dưới của ống khói lò hơi để tái chế nhiệt thải của khói thải, làm nóng nước cấp của lò hơi vào bề mặt gia nhiệt của nước bão hòa dưới áp suất lồng hơi, vì nó hấp thụ nhiệt của nhiệt độ cao khí thải, làm giảm nhiệt độ thải của khí thải, tiết kiệm năng lượng và nâng cao hiệu quả, vì vậy nó được gọi là máy tiết kiệm.

Bộ tiết kiệm ống vây loại H là bộ tiết kiệm truyền nhiệt hiệu quả được lắp ráp bằng ống có vây loại h (còn được gọi là ống vây loại H, ống có vây, ống bướm).

1. Cấu tạo: Dạng cơ bản là kiểu chữ “H” và kiểu chữ “H” kép, được sắp xếp thẳng hàng.

2. Đặc điểm hoạt động:

(1) bộ tiết kiệm với bộ tiết kiệm ống có vây kiểu H thay vì bộ tiết kiệm ống trần có thể tăng diện tích truyền nhiệt, giảm số lượng bố trí ống, để tăng phần lưu thông khí thải, giảm tốc độ khói, giảm mài mòn. Tốc độ mòn của ống tỷ lệ với công suất 3,33 của tốc độ dòng khí thải, nếu giảm tốc độ khí thải từ 9M / s xuống 7m / s thì tốc độ mòn sẽ giảm xuống còn 43% so với ban đầu. thời gian, thí nghiệm cho thấy bản thân ống vây có tác dụng làm tro bay tập trung về giữa hàng ống, do đó bộ tiết kiệm ống vây có tác dụng giảm mài mòn kết cấu.

(2) Ống có vây loại H có thể được sản xuất thành ống kép có vây loại "H kép", cấu trúc của nó cứng, có thể được sử dụng trong trường hợp hàng ống dài.

(3) Bộ tiết kiệm ống có vây kiểu H được bố trí thẳng hàng.Vây kiểu chữ H chia không gian thành nhiều khu vực nhỏ, có tác dụng lưu thông dòng khí, do đó sự mài mòn giảm đáng kể.

(4) Vây kiểu H có thể đạt được hiệu quả thổi muội tốt nhất do hình thành các rãnh thẳng ở cả hai bên.

(5) Không gian nhỏ gọn, trọng lượng tổng thể được giảm đáng kể, giảm chi phí.

(6) Tiết kiệm năng lượng và tiêu thụ ít điện năng hơn: bộ tiết kiệm cho tổ máy phát điện có thể giảm ít nhất 2/3 thất thoát nhiệt do khói của máy phát và chỉ tiêu thụ điện năng 2 ~ 4kW cho mỗi tấn hơi.

(7) Vận hành và bảo trì đơn giản; Tiết kiệm lao động: nhà máy lắp ráp tổng thể tiết kiệm, ít bộ phận chuyển động, cấu trúc đơn giản, dễ lắp đặt. Mức độ tự động hóa cao, vận hành và bảo trì đơn giản, có thể giảm bớt nhân sự vận hành.

Hàm số

1. Hấp thụ nhiệt của khói lò ở nhiệt độ thấp, giảm nhiệt độ khói thải, giảm thất thoát khói và tiết kiệm nhiên liệu.

2. Vì nước cấp được làm nóng trong bộ tiết kiệm trước khi vào trống, sự hấp thụ nhiệt của nước cấp trên bề mặt gia nhiệt bị giảm và bộ tiết kiệm có thể được sử dụng để thay thế một phần bề mặt gia nhiệt bay hơi chi phí cao.

3. Khi nhiệt độ nước cấp tăng lên, chênh lệch nhiệt độ thành lò sẽ giảm và ứng suất nhiệt sẽ giảm tương ứng để kéo dài tuổi thọ của trống hơi.

Sự chỉ rõ

Ứng dụng

Ngành liên quan: NSchu kỳ ombined nhà máy điện, Máy xông hơi thu hồi nhiệt (HRSG).

Máy tiết kiệm thường được sử dụng như một phần của máy xông hơi thu hồi nhiệt (HRSG) trong một Chu kỳ kết hợpnhà máy điện.Trong HRSG, nước đi qua bộ tiết kiệm, sau đóNồi hơi và sau đó là một bộ quá nhiệt.Bộ tiết kiệm cũng ngăn chặn việc làm ngập lò hơi bằng nước lỏng quá lạnh không thể đun sôi được dựa trên tốc độ dòng chảy và thiết kế của lò hơi.
