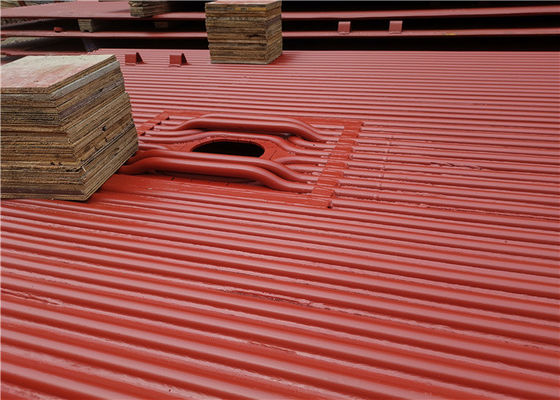

Màng vỏ lò hơi hàn hồ quang Q235B cho nhà máy đường

Màng nước hàn hồ quang Q235B để ứng dụng cho lò hơi


Mô tả sản phẩm của Tường nước màng

Chức năng chính của tấm vách ngăn nước trong lò hơi là hấp thụ nhiệt do ngọn lửa hoặc ống khói có nhiệt độ cao tạo ra và tạo ra hơi nước hoặc nước nóng trong các ống, do đó làm giảm nhiệt độ trong buồng.

Chúng tôi đang sản xuất và cung cấp nhiều loại Tấm tường nước.Các ống do chúng tôi cung cấp được biết là chịu được áp suất bên trong lớn khi một dải vật liệu vây liên tục được quấn theo hình xoắn ốc trên ống.Các ống này được biết là cung cấp nhiệt đồng đều dẫn đến tăng nhiệt lượng.

Tường nước dạng màng là một kết cấu kín khí gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại (xem Hình 1): 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép phẳng) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.

Vật liệu tấm tường nước
20 # Thép, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Tiêu chuẩn
Tiêu chuẩn mã ASME, Tiêu chuẩn GB

Kiểm tra chất lượng
MT, RT, Kiểm tra thủy lực

Sự chỉ rõ

Chức năng chính của tấm vách ngăn nước trong lò hơi là hấp thụ nhiệt do ngọn lửa hoặc ống khói có nhiệt độ cao tạo ra và tạo ra hơi nước hoặc nước nóng trong các ống, do đó làm giảm nhiệt độ trong buồng.

• Tấm tường màng cho nồi hơi nước: Mối hàn điểm nhiều ống vây cuộn thành một bề mặt gia nhiệt kết hợp kín, giúp cải thiện độ kín khí của lò và giảm rò rỉ không khí.
• Ống vách ngăn nước đọng:hàn các chốt có chiều dài từ 20 đến 25 mm và đường kính từ 6 đến 12 mm trên ống vách nước, sau đó phủ một lớp nhựa chịu lửa quặng crom để giảm sự hấp thụ nhiệt của bảng vách nước và tăng nhiệt độ trong vùng đốt.Nó thích hợp cho các trường hợp khó đốt cháy nhiên liệu, cũng như các lò luyện xỉ cụ thể.
• Bảng điều khiển tường nồi hơi nước dạng ống trơn: được cấu tạo bởi cả một dãy ống thép liền khối, cấu trúc đơn giản nhất.
• Ống dẫn nước lò hơi gắn tường: được nhúng vào thành trong của thành lò, hấp thụ nhiệt một mặt.
• Bảng điều khiển tường nước nóng hai mặt: được lắp đặt ở giữa lò hơi lớn, được chia thành hai phần độc lập với nhau, và hai bên đều được đốt nóng.
