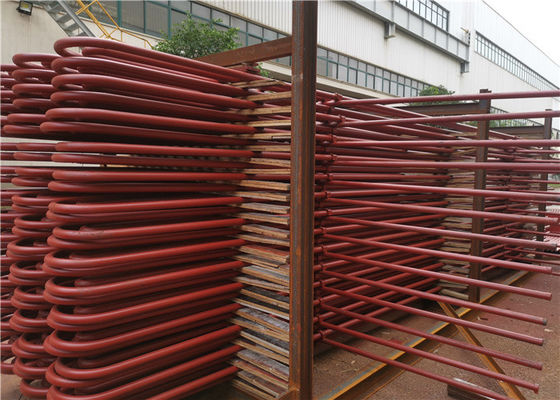

Cuộn dây siêu nhiệt trần ASME chịu nhiệt để lưu thông nhiệt

ASME Bare thép carbon chống ăn mòn cuộn dây siêu nhiệt cho thiết bị trao đổi nhiệt

Giới thiệu về cuộn dây quá nhiệt cho lò hơi

Đối với các lò hơi lớn trong nhà máy điện, bộ quá nhiệt và bộ hâm nóng chiếm tỷ trọng lớn trong tổng bề mặt gia nhiệt, phải bố trí ở những nơi có khói, nhiệt độ cao hơn.Để nâng cao hiệu quả tuần hoàn nhiệt trong các nhà máy điện, cần cải thiện dần các thông số ban đầu f hơi, việc tăng áp suất hơi đòi hỏi nhiệt độ tăng tương ứng đối với hơi quá nhiệt, hoặc độ ẩm của khí thải giai đoạn lớn của tuabin hơi sẽ là quá cao, sẽ ảnh hưởng đến độ an toàn của nó.Như vậy, hơi nước chảy qua bộ quá nhiệt và bộ hâm nóng là hơi có nhiệt độ cao, hiệu suất truyền nhiệt của chúng khá kém, điều này quyết định nhiệt độ thành ống của bộ quá nhiệt và bộ hâm nóng cao.

Bộ quá nhiệt là một bộ phận của lò hơi làm nóng hơi nước từ nhiệt độ bão hòa đến nhiệt độ quá nhiệt.Nó còn được gọi là bộ quá nhiệt hơi, bộ quá nhiệt có thể được chia thành loại đối lưu, loại xuyên tâm và loại bán hướng tâm theo chế độ truyền nhiệt; Theo đặc điểm của cấu tạo, nó có thể được chia thành loại ống ngoằn ngoèo, loại màn hình, vách loại và loại vách: Chúng được tạo thành từ các đường ống song song và ống góp đầu vào và đầu ra.

Hầu hết các nồi hơi công nghiệp không có bộ quá nhiệt vì nhiều quá trình công nghiệp và cơ sở sinh hoạt chỉ cần hơi bão hòa.Trong các nhà máy điện, đầu máy và nồi hơi hàng hải, bộ quá nhiệt thường được lắp đặt để nâng cao hiệu suất nhiệt tuần hoàn của toàn bộ nhà máy điện hơi.

Chức năng & Tính năng của Sản phẩm

Máy đun siêu tốc hơi nước hiệu quả nhiệt HDB cho nồi hơi đốt than
Sự chỉ rõ:
Bộ gia nhiệt siêu nóng là một trong những bộ phận quan trọng nhất của lò hơi giúp cải thiện hiệu suất nhiệt.Lò hơi siêu nhiệt bức xạ nhiệt độ cao thường được áp dụng trong lò hơi nhà máy điện áp suất cao.

Trong lò hơi, vai trò của bộ quá nhiệt là đốt nóng hơi bão hòa đến nhiệt độ nhất định của hơi quá nhiệt để tăng hiệu suất nhà máy điện.Bộ lặp về cơ bản cải thiện hơn nữa hiệu suất chu trình của nhà máy nhiệt điện.

Cuộn siêu đun bằng hơi nước: Các cuộn dây đun siêu tốc được sử dụng trong lò hơi để tạo ra hơi bão hòa.Các cuộn dây siêu nóng được sử dụng đặc biệt trong Lò hơi của nhà máy điện.Chúng tôi sản xuất các cuộn dây siêu gia nhiệt bằng các loại thép hợp kim khác nhau và trong các ống thép ít ố hơn, có hoặc không có hỗ trợ & Header theo bản vẽ của khách hàng.

Những thay đổi trong điều kiện vận hành của lò hơi, chẳng hạn như mức tải, thay đổi nhiên liệu, thay đổi điều kiện đốt, v.v., đều có tác động đến nhiệt độ hơi đầu ra của bộ quá nhiệt, vì vậy trong các lò hơi của nhà máy điện có các phương tiện để điều chỉnh nhiệt độ hơi đầu ra của lò hơi để làm cho nó ổn định ở giá trị được chỉ định. Các phương tiện thường được sử dụng là:

(1) với tia nước hoặc bộ giảm nhiệt độ kiểu bề mặt điều chỉnh trực tiếp nhiệt độ hơi nước;

(2) với đầu đốt xoay để thay đổi nhiệt độ của khói đầu ra lò;

(3) với sự hấp thụ nhiệt của bộ quá nhiệt điều chỉnh tuần hoàn khói.Khi tải lò hơi tăng, giá trị độ tăng nhiệt của hơi đầu vào và hơi đầu ra của bộ quá nhiệt dòng tăng, trong khi giá trị độ tăng nhiệt của bộ quá nhiệt bức xạ giảm.

Nếu bộ quá nhiệt đối lưu, bộ quá nhiệt bức xạ và bộ quá nhiệt bán bức xạ được kết hợp và cấu hình thích hợp, nhiệt độ hơi đầu ra có thể thay đổi ít hơn khi tải và điều kiện đốt thay đổi. khác nhau trong hoạt động.Để tránh nhiệt độ quá cao trong các đường ống riêng lẻ, bộ quá nhiệt được chia thành nhiều nhóm ống trong các nồi hơi lớn.Hơi của từng nhóm ống được trộn bằng hộp gom bên ngoài lò và ống dẫn hơi được sử dụng để thực hiện chuyển vị từng nhóm ống, nhằm tránh chênh lệch nhiệt độ quá mức giữa mỗi ống.

• Bộ quá nhiệt

Nói chung là 30 ~ 60 mm. Loại bộ quá nhiệt dòng phổ biến nhất là ống ngoằn ngoèo. Nó có một nhóm ống chuyên sâu hơn, trang trí ở nhiệt độ khí thải 450 ~ 1000 ℃, khí thải xói mòn theo phương thẳng đứng và bên. truyền nhiệt đến đường ống bằng cách đối lưu, và một phần nhiệt bị bức xạ hấp thụ. Bộ quá nhiệt loại bán bức xạ. Loại trước hấp thụ nhiệt bức xạ từ ngọn lửa lò, còn loại sau cũng hấp thụ một số nhiệt đối lưu. Bộ quá nhiệt áp dụng trên thành trong của lò là bộ quá nhiệt bức xạ, hiếm khi được sử dụng.ue Hình ảnh cho thấy sự bố trí của một số bộ quá nhiệt. Các nồi hơi công nghiệp công suất nhỏ có bộ quá nhiệt có thể đáp ứng các yêu cầu chỉ với bộ quá nhiệt một tầng.

Thông tin chi tiết

Cấu trúc thiết kế

1. đun nóng hơi nước bão hòa, nhiệt độ lên đến 900 độ C.

2. hiệu quả cao,> 90%.

3. tốc độ cao gia nhiệt.

4. thiết kế bằng thép không gỉ.

5. tuổi thọ thiết kế dài, 15 năm.

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v. Chúng tôi sẽ thiết kế cho phù hợp.

HD Boiler cung cấp một cơ sở vật chất tốt nhất trong lớp

Huadong Boiler đã chuyên sản xuất các thành phần lò hơi tùy chỉnh trong 34 năm kể từ năm 1985. Các thành phần lò hơi của chúng tôi đã được sử dụng trong máy tạo hơi công nghiệp, nồi hơi, nồi hơi nước nóng, nồi hơi điện, trạm giảm áp suất hơi nước, v.v.
