Đặt đường ống SA106 Thiết bị bay hơi Coil Boil Tường màng

Lắp ráp thiết bị bay hơi tiêu chuẩn ASME với tường màng và cuộn dây thiết bị bay hơi


Giới thiệu

Tấm vách ngăn nước là bề mặt gia nhiệt chính của nồi hơi, bao gồm nhiều dãy ống thép, bố trí xung quanh góc nồi hơi.Bên trong là nước chảy hoặc hơi nước, bên ngoài tiếp nhận nhiệt của ngọn lửa trong lò của lò hơi, chủ yếu là hấp thụ nhiệt bức xạ của các sản phẩm cháy có nhiệt độ cao trong lò.Chất lỏng làm việc tăng lên trong nó và bốc hơi bởi nhiệt.

Nếu theo kiểu cấu tạo thì có ba dạng chính: kiểu ống trần, kiểu màng và kiểu ống gai.

Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại (xem Hình 1): 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép phẳng) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.

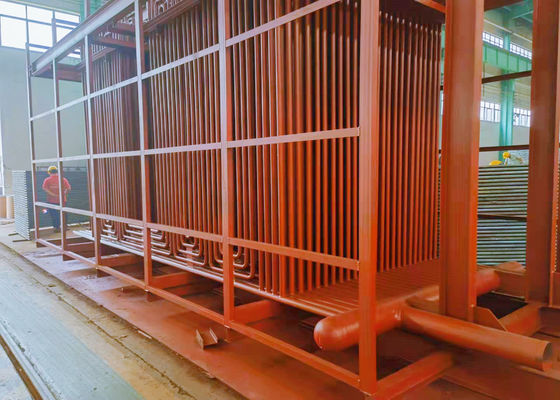

Bản vẽ ở đây là cụm thiết bị bay hơi với tường màng và cuộn dây thiết bị bay hơi cho dự án Pakistan của chúng tôi.

Dự án này cũng bao gồm trống hơi + tiêu đề + bộ tiết kiệm.

Các bức tường màng được sử dụng rộng rãi làm bề mặt sưởi ấm cho nồi hơi nhà máy điện và nồi hơi công nghiệp.

Có những điểm sai như sau:

Điểm mạnh của tường nước màng

(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.

(2) Việc nhận ra nước làm mát đầy đủ trong buồng đốt có lợi để ngăn chặn quá trình luyện cốc trong điều kiện đốt cháy mạnh hơn.

(3) Có thể rút ngắn thời gian làm mát khi khởi động và tắt nồi hơi do dung tích tích nhiệt nhỏ, nhiệt độ tăng nhanh và làm lạnh nhanh trong buồng đốt.

(4) Tường lò đặt ống phù hợp, giúp giảm đáng kể tải trọng của khung lò hơi và thuận tiện cho việc treo và nâng.

(5) So với loại ống trần, khả năng hấp thụ nhiệt của ống được cải thiện hơn.

(6) Nó cải thiện mức độ lắp ráp trên mỗi bộ phận lò hơi, tạo điều kiện và giảm khối lượng công việc lắp đặt
