Giới thiệu

Một trống hơi là một tính năng tiêu chuẩn của một nồi hơi ống nước.Nó là một bể chứa nước / hơi nước ở đầu trên cùng của các ống nước.Thùng chứa hơi nước được tạo ra trong các ống nước và hoạt động như một bộ phân tách pha cho hỗn hợp hơi nước / nước.Sự khác biệt về mật độ giữa nước nóng và lạnh giúp tích tụ nước "nóng hơn" / và hơi bão hòa vào thùng chứa hơi nước.

Trống hơi là giao diện chính giữa nước và hơi nước.Trong nhà máy đốt than, nước cấp của nồi hơi đi qua bộ tiết kiệm và vào thùng chứa, nơi hơi nước tách khỏi nước cấp và được hút ra bộ quá nhiệt. chất lượng của hơi nước.Dụng cụ đo phải chịu được nhiệt độ và áp suất cao.

Thủ tục làm việc

Điều kiện làm việc của trống rất phức tạp và hậu quả của tai nạn rất nghiêm trọng.Cần phải kiểm soát chặt chẽ thành phần hóa học, tính chất cơ học và chất lượng hàn và gia công của vật liệu được sử dụng trong thùng phuy, đồng thời phải vượt qua một loạt các thử nghiệm nghiêm ngặt.Xylanh được cấu tạo bởi phần thân và phần đầu.

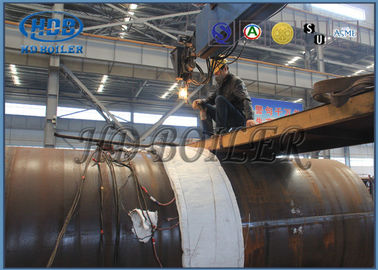

1. Cylinder: dùng để chỉ phần xi lanh của tang trống.Đường kính trong và chiều dài của nó liên quan đến chế độ tuần hoàn, công suất nồi hơi, các thông số hơi và kết cấu của thiết bị bên trong.Trống hơi thường được cuộn trên máy cuộn nhiều trục.Thành trống của nồi hơi áp suất dưới tới hạn quá dày để có thể ép trên máy ép khổng lồ.

2. Đầu: Nồi hơi áp suất dưới tới hạn thường có hình bán cầu, nồi hơi áp suất cao và cực cao có hình elip, nồi hơi áp suất trung bình có hình elip tương đối phẳng, trên đầu có các lỗ để lắp đặt và bảo trì các thiết bị bên trong.Đầu ép trên máy ép thủy lực hoặc máy ép dầu.

1. Hỗn hợp hơi và nước từ thành nước đi vào lồng giặt qua đường ống dẫn phía trên của lồng giặt.Dọc theo lối đi hình khuyên hẹp được tạo thành bởi thành trong của trống và lớp lót hồ quang, hỗn hợp hơi nước có thể được truyền đồng đều vào thành trong của trống với tốc độ dòng chảy thích hợp, do đó khắc phục được khó khăn của sự chênh lệch nhiệt độ quá mức giữa thành trên và dưới của thùng phuy trong quá trình khởi động và tắt lò hơi và cho phép khởi động nhanh hơn.

2. Hỗn hợp hơi nước đi vào thùng phuy đi vào thiết bị tách xyclon hơi nước, và sử dụng quán tính thay đổi hướng dòng chảy để tách hỗn hợp hơi nước, đây là lần tách hỗn hợp hơi nước đầu tiên.

3. Hơi nước tách ra vẫn chứa nhiều nước.Nó đi vào bộ tách tấm tôn từ đỉnh của bộ phân tách.Hơi nước cùng với một số giọt nước chảy qua các khe nứt giữa các tấm tôn, màng nước hình thành trên thành kim loại chảy xuống phía dưới.

4. Hơi nước sau khi tách thứ cấp cuối cùng được làm sạch bằng hơi nước, và quá trình tách trọng lực được thực hiện bằng cách sử dụng sự chênh lệch tỷ trọng của nước, đây là lần tách thứ ba.

5. Sau ba lần phân tách, hơi đáp ứng tiêu chuẩn chất lượng hơi, và dẫn đến bộ quá nhiệt trục lăn từ ống dẫn hơi bão hòa ở đầu tang trống.

Chi tiết tách hơi nước

Tách hơi nước sơ cấp loại bỏ gần như tất cả hơi nước khỏi nước để rất ít hơi nước được tuần hoàn lại từ đáy trống về phía các ống được làm nóng thông qua kết nối đầu ra (downcomer).

Tại phân tách thứ cấp, hơi nước được đi qua một giai đoạn thứ cấp của bộ phân tách hoặc bộ phận lọc (thường là các tấm song song có khoảng cách gần nhau) để loại bỏ giọt nước cuối cùng.Sau đó, hơi nước được cạn kiệt qua các cổng khác nhau.

Phụ kiện

Các thành phần chính trong hệ thống nồi hơi là bộ gia nhiệt nước cấp cho nồi hơi, thiết bị khử khí, nồi hơi, bơm cấp liệu, bộ tiết kiệm, nồi hơi, bộ quá nhiệt, thiết bị cố định, hệ thống hơi, bình ngưng và bơm ngưng tụ.Ngoài ra, còn có các bộ điều khiển để theo dõi dòng nước và hơi, dòng nhiên liệu, dòng khí và bổ sung xử lý hóa chất.

Phân loại

Kiểm soát chất lượng

1. Kiểm tra va đập và báo cáo tính toán độ bền với thông tin vật liệu ứng dụng.

2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và điện cực

3. Báo cáo kiểm tra chất lỏng xâm nhập bằng tia X, tia γ và chất lỏng (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi

4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
