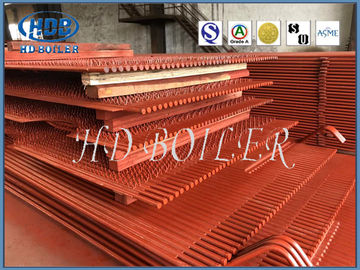

Tấm tường nước tiêu chuẩn ASME hiệu quả cao, Ống nước tường trong lò hơi

Tấm tường nước tiêu chuẩn ASME hiệu quả cao, Ống nước tường trong lò hơi

Tấm tường nước Mô tả

Thường được đặt thẳng đứng trên bề mặt bên trong của thành lò, nó chủ yếu được sử dụng để hấp thụ nhiệt bức xạ từ ngọn lửa và khí thải nhiệt độ cao trong lò. Đây là loại bề mặt gia nhiệt bay hơi chính của lò hơi hiện đại và cũng là cơ bản một phần của vòng tuần hoàn nước của lò hơi, do vừa làm mát vừa có vai trò bảo vệ thành lò nên có tên gọi như vậy.

Vách ngăn làm mát bằng nước ban đầu được thiết kế không phải để đốt nóng mà để làm mát lò để không bị hỏng ở nhiệt độ cao, sau này nhờ chức năng trao đổi nhiệt tốt nên thùng phuy dần dần được thay thế để trở thành lò sưởi chính. các bộ phận của lò hơi.

Một bề mặt gia nhiệt bay hơi bao gồm nhiều ống song song được bố trí trên thành trong của lò hơi, vai trò của thành nước là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khí lò trong lò, tạo ra hơi nước hoặc nước nóng trong đường ống, giảm nhiệt độ của thành lò, và bảo vệ thành lò. Trong lò hơi công suất lớn, nhiệt độ ngọn lửa rất cao và cường độ bức xạ nhiệt rất cao. nhiệt hấp thụ bởi thành nước. Ngoại trừ một số nồi hơi công suất nhỏ, nồi hơi ống nước hiện đại sử dụng tường làm mát bằng nước làm bề mặt gia nhiệt bay hơi chính.

Tham số

Các loại

Tường ống nước nhẹ

Thành ống nước nhẹ được tạo thành từ ống thép của lò hơi nói chung, được sử dụng phổ biến trong các lò hơi công suất vừa và nhỏ.Mức độ kín của bố trí tường làm mát bằng nước được đo bằng tỷ số (s / d) giữa khoảng cách s của ống và đường kính ngoài d của ống.Công suất lò hơi nhỏ, s / d lớn (1,5 ~ 2), tỷ lệ sử dụng kim loại cao, và hiệu suất bảo vệ của tường lò kém và tường lò nặng thường được xây bằng gạch lửa. Khi công suất lò hơi tăng, s / d giảm (1,1 ~ 1,2), tỷ lệ sử dụng kim loại thấp và có thể sử dụng thành lò nhẹ. Khi s / d <1,1, thành ống có thể được sử dụng. Quy trình sản xuất tường làm mát bằng nước ống nhẹ rất đơn giản và không yêu cầu thiết bị cơ giới hóa lớn.Tuy nhiên, việc bịt kín lò hơi kém, kết cấu vách lò phức tạp, thi công khó, kết cấu đỡ cầu trục cũng phức tạp.

Màng nước tường

Cấu trúc kín khí của tường nước màng hàn bằng ống và cánh tản nhiệt. Ưu điểm: ít rò rỉ không khí trong lò; Có thể sử dụng thành ống để giảm tải kết cấu thép và giảm giá thành lò hơi. cấu trúc lơ lửng và cải thiện hệ thống giãn nở nhiệt. - nồi hơi áp lực sử dụng vách nước màng.

Ứng dụng

Vách ngăn nước của lò hơi là vách màng được làm bằng các ống hàn với nhau, có hoặc không có dải kim loại ở giữa.Các vách này tạo thành vỏ bao quanh buồng đốt than.Ống vách nước còn được gọi là phần thiết bị bay hơi;chúng chứa nước chủ yếu ở dạng lỏng sẽ bay hơi dần khi bốc lên trong lò hơi.

Sự bảo đảm

1. Một năm bảo hành
2. Phụ tùng thay thế có sẵn với giá xuất xưởng
3. điện áp khác nhau có sẵn
4. 100% kiểm tra trước khi giao hàng
5. Hỗ trợ khách hàng chuẩn bị cho việc xây dựng đầu tiên, và cũng có thể sắp xếp kỹ sư hướng dẫn cài đặt và vận hành tại chỗ
6. Đào tạo các nhân viên vận hành tuyến đầu;
7. Kiểm tra thiết bị;
