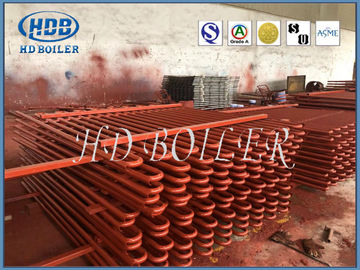

Cuộn dây Bộ quá nhiệt và bộ hâm nóng Claps Độ dày của Ovality Cả hai đều ít hơn 15%

Cuộn dây Bộ quá nhiệt và bộ hâm nóng Claps Độ dày của Ovality Cả hai đều ít hơn 15%

Sự miêu tả

Nhiệt độ của hơi nước trong lò hơi phụ thuộc vào áp suất, nhưng khi nó tiếp xúc với nước, nó không bao giờ vượt quá nhiệt độ sôi.

· Đây được gọi là nhiệt độ "hơi bão hòa", miễn là áp suất và nhiệt độ không đổi, hơi nước sẽ không chứa nước, được gọi là "hơi bão hòa khô".

· Khi hơi nước chảy từ lò hơi đến động cơ, nó sẽ bị giảm nhiệt độ và đông lại ngay lập tức, mặc dù có lớp cách nhiệt trong đường ống, v.v.

Sự ngưng tụ cũng xảy ra khi hơi nước đi vào hơi nước.

Chức năng

Bộ quá nhiệt có nhiệm vụ đốt nóng hơi đầu tiên được hóa hơi trong lò hơi thành hơi quá nhiệt chất lượng cao. Sau khi hơi quá nhiệt đã hoàn thành công việc trong xi lanh áp suất cao của tuabin hơi, hơi có áp suất thấp và nhiệt độ thấp (gọi là hâm nóng lạnh) ) được đưa lại vào bộ hâm nóng.Bộ hâm nóng có nhiệm vụ hâm nóng phần hơi này thành hơi có nhiệt độ cao. Hơi được hâm nóng (gọi là bộ hâm nóng) đi vào tuabin hơi và xi lanh áp suất thấp, cuối cùng đi vào bình ngưng để ngưng tụ thành nước.

Qua quá trình trên có thể thấy cả bộ hâm nóng và bộ quá nhiệt đều được sử dụng để làm nóng hơi nước nhưng các thông số của hơi nước khác nhau, hơi nước trong bộ quá nhiệt thuộc nhiệt độ cao và áp suất cao nên yêu cầu nguyên liệu phải cao hơn bộ hâm nóng, trong khi hơi nước trong bộ hâm nóng thuộc nhiệt độ cao và áp suất thấp, và nguyên liệu được yêu cầu thấp hơn bộ quá nhiệt.

Đặt van an toàn là vì bất kỳ vật liệu nào cũng có giới hạn làm việc riêng của nó, như bộ quá nhiệt hoặc bộ hâm nóng, vật liệu của nó cũng có giới hạn làm việc nhất định, bao gồm cả nhiệt độ và áp suất. Việc đặt van an toàn là làm cho bộ quá nhiệt hoặc bộ hâm nóng xả áp suất thông qua hoạt động của van an toàn khi áp suất hơi vượt quá giá trị cài đặt, để tránh tai nạn nổ đường ống hoặc thậm chí nổ lò do nguyên liệu vượt quá giới hạn.

Đánh giá lịch sử

·Máy sấy hơi và bẫy hơi có thể loại bỏ nước ngưng tụ khỏi đường ống, và việc sục hơi có thể làm giảm sự ngưng tụ của xi lanh mà chúng không loại bỏ được vấn đề.

·Vào thế kỷ 19, người ta nhận ra rằng một khi hơi nước được loại bỏ gần với nước trong nồi hơi, nó có thể nhận thêm nhiệt và nhiệt độ của nó có thể tăng lên trên điểm sôi.

·Điều này được gọi là "quá nhiệt".

·Khi có đủ nhiệt bổ sung, sự gia tăng nhiệt độ của hơi nước sẽ bù đắp cho sự giảm nhiệt độ khi nó đi qua đường ống và động cơ, đồng thời có thể loại bỏ sự ngưng tụ hơi nước.

· Sự cố ống dẫn là một trong những nguyên nhân hàng đầu gây ra tình trạng mất điện cưỡng bức trong các nhà máy điện.Một trong những cách quan trọng để ngăn ngừa hỏng hóc là dự đoán thời gian sử dụng hữu ích còn lại của các ống.

· Bằng cách đạt được đánh giá chính xác về tuổi thọ dự đoán của ống, người vận hành nhà máy điện có thông tin cần thiết để đưa ra quyết định ưu tiên kiểm tra trong tương lai và có nên chạy, sửa chữa hoặc thay thế ống hay không.

· Cách chúng tôi phân tích thời gian sử dụng hữu ích còn lại của ống:

· Tuổi thọ của ống quá nhiệt hoặc bộ hâm nóng bị ảnh hưởng bởi thời gian, nhiệt độ và ứng suất.

· Để đo thời gian sử dụng hữu ích còn lại của ống, thông tin về áp suất hơi, độ dày thành ban đầu và hiện tại và đường kính ngoài của ống (OD) được sử dụng để tính toán lịch sử ứng suất của ống.· Độ dày quy mô hơi nước được sử dụng để đo lịch sử nhiệt độ hiệu quả của ống.

· Lịch sử ứng suất và lịch sử nhiệt độ hiệu dụng được so sánh với vật liệu đứt gãy của vật liệu ống được chỉ định.Từ thông tin này, có thể tính được thời gian sử dụng hữu ích còn lại của ống - cũng như các biên dạng nhiệt độ trên lò hơi.

· Cũng có thể xác định được các điểm nóng và mô hình lãng phí.

Công nghệ tiên tiến

· HDB có nhiều kinh nghiệm sử dụng hệ thống phân tích tuổi thọ hữu ích còn lại của họ để dự đoán tuổi thọ của các ống.

· Hệ thống đo oxit và độ dày thành ống trong quá trình thử nghiệm không phá hủy tại chỗ và hệ thống này được sử dụng để tính toán tuổi thọ hữu ích còn lại.

· HDB đã phát triển công nghệ đo oxit vào năm 1991 và hiện nó được sử dụng làm tiêu chuẩn trên toàn thế giới.
