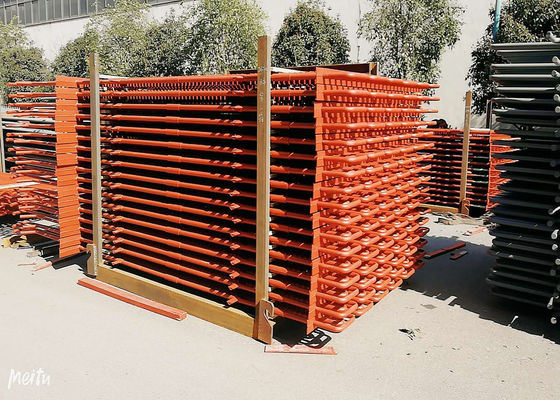

Bộ phận lò hơi bằng thép Bộ quá nhiệt sơ cấp / thứ cấp và bộ hâm nóng làm bộ trao đổi nhiệt cho nhà máy nhiệt điện

Mô tả sản phẩm của Bộ quá nhiệt và Bộ hâm nóng nồi hơi

Đối với lò hơi nhà máy điện, việc cải thiện thông số hơi quá nhiệt là một cách quan trọng để tăng hiệu quả kinh tế nhiệt của nhà máy nhiệt điện.Sự gia tăng của các thông số hơi quá nhiệt bị hạn chế bởi vật liệu kim loại.Thiết kế của bộ quá nhiệt phải đảm bảo rằng nhiệt độ của thành ngoài của bề mặt ống gia nhiệt thấp hơn nhiệt độ cho phép của khả năng chống oxy hóa của thép, đồng thời đảm bảo độ bền cơ học của nó.Với sự phát triển của vật liệu kim loại dùng trong nồi hơi, nồi hơi nhà máy điện ở nước ta nói chung đã áp dụng các thông số áp suất cao, nhiệt độ cao (9,8MPa, 540 độ) và áp suất siêu cao (13,7 MPa, 540 và 555 độ), và đã phát triển áp suất dưới tới hạn thông số (16,7MPa, 540 và 555 độ).Hiện nay rất nhiều lò hơi áp dụng thông số áp suất siêu tới hạn (24,5MPa, 540-570 độ), và thậm chí rất ít đơn vị áp dụng thông số áp suất và nhiệt độ cao hơn.

Với việc tăng áp suất hơi, để giảm độ ẩm hơi của đuôi tuabin hơi cũng như cải thiện hơn nữa tính kinh tế nhiệt của nhà máy điện, hệ thống hâm nóng giữa được sử dụng rộng rãi trong các nhà máy điện thông số cao, ví dụ như đưa khí thải của áp suất cao. xi lanh trong tuabin hơi một lần nữa được làm nóng lại trong lò hơi đến nhiệt độ cao, và sau đó đưa chúng trở lại xi lanh áp suất trung bình và áp suất thấp của tuabin hơi, giãn nở và hoạt động.Phần tử để hâm nóng được gọi là bộ hâm nóng.

Nói chung, hơi nước được đun nóng trong bộ quá nhiệt áp suất cao được gọi là hơi quá nhiệt, hơi được đun nóng bằng bộ hâm nóng được gọi là hơi được hâm nóng.Tham số của hơi nước được hâm nóng liên quan đến tính kinh tế của tuần hoàn nhiệt.Nói chung, áp suất của hơi nước được hâm nóng bằng khoảng 1/5 áp suất của hơi quá nhiệt và nhiệt độ của hơi nóng gần giống như nhiệt độ của hơi nóng.Ví dụ, ở nước ta đối với lò hơi công suất 125MW, 400t / h, thông số cho hơi quá nhiệt là 133,7Mpa và 555 độ;áp suất đầu vào và đầu ra của hơi nước hâm nóng là 2,5 / 2,35MPa, nhiệt độ của chúng cũng là 555 độ.Đối với lò hơi công suất 200MW, 670t / h, thông số hơi quá nhiệt là 13,7MPa, 540 độ;áp suất đầu vào và đầu ra là 2,7 / 2,5Mpa, và nhiệt độ cũng là 540 độ.Đối với lò hơi tuần hoàn kiểm soát áp suất dưới tới hạn công suất 300MW, 600MW, thông số hơi quá nhiệt là 18,27Mpa, 540 độ;áp suất đầu vào và đầu ra là 3,83 / 3,63MPa, nhiệt độ cũng là 540 độ.Việc áp dụng hệ thống hâm nóng bằng hơi nước có thể làm tăng 4-5% nền kinh tế nhiệt cho các nhà máy điện.Ở nước ta, các đơn vị có công suất trên 125MW đều áp dụng hệ thống hâm nóng giữa một lần, còn ở nước ngoài áp dụng hệ thống hâm nóng giữa hai lần cho một số đơn vị có thông số cao hơn.

Trong các nồi hơi hiện đại, mức tiêu thụ nhiệt hấp thụ của bộ quá nhiệt và bộ hâm nóng hơn một nửa tổng lượng hấp thụ nhiệt của chất lỏng làm việc, do đó các bề mặt đốt nóng của bộ quá nhiệt và bộ hâm nóng chiếm một tỷ lệ lớn trong tổng số bề mặt phát nhiệt của nồi hơi, và chúng phải được đặt ở những khu vực có nhiệt độ khói cao hơn, điều kiện làm việc là tồi tệ nhất trong số tất cả các bề mặt sưởi ấm. Nhiệt độ thành ống của các bề mặt sưởi ấm gần với mức tối đa.nhiệt độ cho phép của thép, vì vậy việc bố trí và thiết kế hợp lý các bộ quá nhiệt và bộ hâm nóng có ý nghĩa rất lớn đối với tính kinh tế và độ tin cậy đối với lò hơi trong thời gian sử dụng.Khi nói đến thiết kế của chúng, trên cơ sở đảm bảo an toàn và độ tin cậy của bộ quá nhiệt và bộ hâm nóng, cần phải tiết kiệm tối đa lượng kim loại tiêu thụ, đặc biệt là tiết kiệm sử dụng thép hợp kim.

Cấu trúc thiết kếcủa Bộ quá nhiệt và Bộ hâm nóng nồi hơi

1. đun nóng hơi nước bão hòa, nhiệt độ lên đến 900 độ C.

2. hiệu quả cao,> 90%.

3. tốc độ cao gia nhiệt.

4. thiết kế bằng thép không gỉ.

5. tuổi thọ thiết kế dài, 15 năm.

Các thông số kỹ thuật

Chức năngcủa Bộ quá nhiệt và Bộ hâm nóng nồi hơi

Các chức năng của bộ quá nhiệt như sau:

1. Trống hơi bão hòa khô để tiếp tục làm nóng hơi quá nhiệt.Khi sôđa cùng tồn tại, sôđa làm nóng hỗn hợp, thêm nhiệt chỉ có thể làm cho nước sôđa bốc hơi thành hơi nước trong hỗn hợp, chứ không thể làm nhiệt độ hơi của hơi nước quá nhiệt.Để có được hơi quá nhiệt, phương pháp thường được sử dụng là hơi nước tách ra khỏi hỗn hợp sôđa, để làm nóng thêm, thực hiện nhiệm vụ này các thành phần trở thành bộ quá nhiệt.

2. giảm nhiệt độ của khí thải, thu hồi nhiệt trong khí thải, nâng cao hiệu suất lò hơi.

Reheater là một loại thiết bị hâm nóng hơi nước có tác dụng hâm nóng hơi nước ở áp suất thấp đã hoàn thành công việc và đạt đến một nhiệt độ nhất định.Vai trò của bộ hâm nóng cải thiện hơn nữa hiệu suất nhiệt của tuần hoàn nhà máy điện, và làm cho nhiệt độ hơi của cánh giai đoạn cuối của tuabin hơi được kiểm soát trong phạm vi cho phép.

1, vai trò của bộ hâm nóng, là thực hiện một số công việc trong xi lanh áp suất cao của tuabin hơi, quay trở lại lò hơi để hâm nóng, sau đó nó được đưa trở lại các xi lanh áp suất giữa và thấp của tuabin để tiếp tục công việc.

2. Đáp ứng các thông số lắp đặt bộ hâm nóng: để nâng cao hiệu suất chu trình của tổ máy, chỉ tăng áp suất hơi và không tăng nhiệt độ, sẽ làm cho độ ẩm khí thải tuabin hơi quá cao, ảnh hưởng đến an toàn của tuabin hơi. Việc tăng thêm nhiệt độ hơi bị hạn chế bởi đặc tính nhiệt độ cao và giá thành của thép. Sử dụng chu trình hâm nóng, sự giảm entanpi hữu ích của hơi nước trong tuabin hơi tăng lên, có thể cải thiện hơn nữa hiệu suất chu trình (hâm nóng sơ cấp có thể cải thiện hiệu suất chu trình lên 4% -6%, hâm nóng thứ cấp có thể tăng khoảng 2%), ngoài ra, độ ẩm khí thải có thể giảm đáng kể.

Thông số kỹ thuậtcủa Bộ quá nhiệt và Bộ hâm nóng nồi hơi

công suất 2kw đến 1000kw, nhiệt độ lên đến 900 độ C.

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v. Chúng tôi sẽ thiết kế phù hợp.

Thông tin công tycủa Bộ quá nhiệt và Bộ hâm nóng nồi hơi

HD Boiler được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (kinh doanh là HD Boiler), là một nhà sản xuất công nghiệp chuyên nghiệp, sản xuất nồi hơi tiện ích, nồi hơi công nghiệp, nồi hơi HRSG và tất cả các loại phụ tùng nồi hơi, chẳng hạn như tấm tường nước, bộ tiết kiệm , bộ hâm nóng sơ bộ không khí, bộ quá nhiệt, bộ phận tiêu đề, ống vây xoắn ốc, ống vây chữ H, ống dẫn nhiệt, v.v ... HD Boiler đặt tại Khu công nghiệp Đông Lai, ngoại ô phía đông của thành phố Trương Gia Cương.Vị trí của nhà máy cách đường cao tốc 150 km đến cảng Thượng Hải hoặc 60 km đường quốc lộ đến Tô Châu hoặc Vô Tích, với giao thông mở rộng theo mọi hướng thuận tiện và nhanh chóng.
