Bộ phận trao đổi nhiệt Tường nước lò hơi với nhà máy Pin Industiral / Power Station sử dụng
Chi tiết sản phẩm
| Tình trạng: | Mới | Kết cấu: | Ống lửa / nước |
|---|---|---|---|
| Nhiên liệu: | Than / Khí / Đốt than / Nhiệt nước | Kiểu: | Tiết kiệm năng lượng |
| Người mẫu: | Phần nồi hơi | Sức ép: | Áp suất thấp / cao |
| Phạm vi ứng dụng: | Tiện ích / Công nghiệp / Trạm điện | Mức độ sản xuất: | Tiêu chuẩn ASME |
| Xử lý bề mặt: | Sơn | Mã HS: | 3215960855 |
| Làm nổi bật |
tấm tường nước lò hơi,ống tường nước lò hơi |
||
Mô tả sản phẩm
Bộ phận trao đổi nhiệt Tấm tường nước kiểu pin, Sử dụng nhà máy Industiral / Power Station
Giới thiệu sản phẩm
Tấm tường nước thường được đặt thẳng đứng trên bề mặt bên trong của thành lò, nó chủ yếu dùng để hấp thụ nhiệt bức xạ từ ngọn lửa và khói lò có nhiệt độ cao trong lò.Đây là loại bề mặt gia nhiệt bay hơi chính của lò hơi hiện đại và cũng là phần cơ bản của vòng tuần hoàn nước của lò hơi.Do vừa làm mát vừa có vai trò bảo vệ thành lò nên có tên như vậy.
Các bức tường làm mát bằng nước ban đầu được thiết kế không phải để làm nóng, nhưng để làm mát lò để nó không bị hỏng ở nhiệt độ cao.Về sau do chức năng trao đổi nhiệt tốt nên dần dần trống thay thế trở thành bộ phận cấp nhiệt chính của lò hơi.
Một bề mặt gia nhiệt bay hơi gồm nhiều ống song song được bố trí trên thành trong của lò hơi.Vai trò của tường nước là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khói lò trong lò, sinh hơi hoặc nước nóng trong đường ống, giảm nhiệt độ thành lò, bảo vệ thành lò.Trong lò hơi công suất lớn, nhiệt độ ngọn lửa rất cao và cường độ bức xạ nhiệt rất lớn.Lò hơi chứa từ 40 đến 50 phần trăm hoặc nhiều hơn nhiệt lượng được tường nước hấp thụ.Ngoại trừ một số nồi hơi công suất nhỏ, các nồi hơi ống nước hiện đại sử dụng vách làm mát bằng nước làm bề mặt gia nhiệt bay hơi chính.
Mô tả Sản phẩm

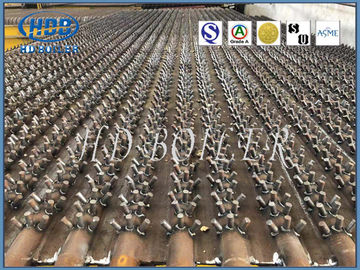

Tường nước kiểu ghim hay còn gọi là tường nước ống xuyên, tùy theo yêu cầu trên bề mặt của ống hàn được hàn một đoạn thép tròn có chiều dài nhất định, việc sử dụng chốt có thể chắc chắn trên thành ống dẫn nước làm mát của lớp phủ chống cháy, để hình thành vùng cháy ngược, vũng xỉ lỏng và phần xỉ xỉ, cũng như ống lò xyclon. Thành nước của ống vít bên trong là ống có một đầu hoặc nhiều rãnh xoắn trên thành bên trong Ống ren trong được sử dụng trong vùng tải nhiệt cao của nồi hơi tuần hoàn tự nhiên hoặc đoạn ống vách làm mát bằng nước có tốc độ hóa hơi cao trong nồi hơi tuần hoàn tự nhiên. Khi dòng chảy trong ống trục vít bên trong phôi xảy ra, mạnh Sự xáo trộn sẽ xảy ra, gây ra áp lực nước trong hỗn hợp nước soda lên thành ống, đồng thời ép bong bóng vỡ ra khỏi bề mặt thành ống và bị nước cuốn đi, do đó làm hỏng quá trình hình thành màng hơi nước, ngăn ngừa sự hư hỏng.suất truyền nhiệt sôi và giảm nhiệt độ của thành ống làm lạnh nước.
Tường nước tiếp xúc kép là tường nước bố trí dọc theo chiều cao của lò, có thể hấp thụ nhiệt bức xạ ở cả hai phía, được sử dụng trong các lò hơi công suất lớn. Vật liệu làm tường nước thường là thép cacbon. Áp suất lò hơi trên 14 mpa là Một phần cũng được làm bằng thép hợp kim. Theo cách tương tự như nồi hơi tuần hoàn tự nhiên, nhưng cũng có thể được quấn theo chiều ngang hoặc ở các dạng khác. khu vực tải nhiệt cao của lò
Thuận lợi
(l) đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.
(2) nhận ra nước làm mát đầy đủ trong buồng đốt, điều này có lợi cho việc ngăn chặn quá trình luyện cốc trong điều kiện đốt cháy mạnh mẽ.
(3) khả năng lưu trữ nhiệt thấp, làm nóng và làm mát buồng đốt nhanh, có thể rút ngắn thời gian khởi động và dừng lò hơi làm mát.
(4) phù hợp để sử dụng tường lò đặt ống, giúp giảm đáng kể tải trọng của khung lò hơi và tạo điều kiện cho hệ thống treo.
(5) so với ống đèn, khả năng hấp thụ nhiệt của ống được cải thiện.
(6) cải thiện mức độ lắp ráp trước của các thành phần nồi hơi, tạo thuận lợi và giảm khối lượng công việc lắp đặt.
Tham số
| Tên | Bảng điều khiển nước màng |
| Vật liệu | Thép carbon, hợp kim, thép không gỉ |
| Kích thước ống | Φ38 - 76 mm, hoặc theo yêu cầu |
| Tiêu chuẩn | ISO, ASME |
| Người mẫu | Choáng váng |
| Ứng dụng | Không ổn định xung quanh buồng đốt lò hơi |
Đặc trưng
1. Báo cáo tính toán cường độ với thông tin vật liệu ứng dụng;
2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và que hàn;
3. Báo cáo kiểm tra tia X 100% (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi;
4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
Kiểm tra
1. Báo cáo tính toán cường độ với thông tin vật liệu ứng dụng;
2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và que hàn;
3. Báo cáo kiểm tra tia X 100% (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi;
4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
Xưởng
Điểm nổi bật của sản phẩm
Bộ phận trao đổi nhiệt Tấm tường nước kiểu pin, Sử dụng nhà máy Industiral / Power Station Giới thiệu sản phẩmTấm tường nước thường được đặt thẳng đứng trên bề mặt bên trong của thành lò, nó chủ yếu dùng để hấp thụ nhiệt bức xạ từ ngọn lửa và khói lò có nhiệt độ cao trong lò.Đây là loại bề mặt gia ...
