Bộ phận trao đổi nhiệt và bộ phận trao đổi nhiệt của bộ phận làm nóng lại cơ sở niken tùy chỉnh với tấm chắn

Bộ quá nhiệt và bộ hâm nóng cơ sở niken tùy chỉnh với tấm chắn, bộ phận trao đổi nhiệt hiệu quả cao

Mô tả sản phẩm của Bộ quá nhiệt và Bộ hâm nóng

Bộ quá nhiệt
Các nhà máy điện sử dụng nhiên liệu hóa thạch thường có bộ phận quá nhiệt trong lò tạo hơi. Hơi nước đi qua thiết bị sấy bên trong trống hơi để đến bộ quá nhiệt, một bộ ống trong lò.Ở đây hơi nước thu nhiều năng lượng hơn từ các khí lò nóng bên ngoài đường ống, và nhiệt độ của nó bây giờ quá nhiệt trên nhiệt độ bão hòa.

Lò sưởi
Lò của nhà máy điện có thể có bộ phận hâm nóng chứa các ống được đốt nóng bằng khí lò nóng bên ngoài ống.Hơi thải từ tuabin cao áp được đi qua các ống được nung nóng này để thu thêm năng lượng trước khi dẫn động tuabin trung gian và sau đó là tuabin áp suất thấp.

Chức năng sản phẩm của bộ quá nhiệt và bộ hâm nóng

Bộ quá nhiệt

1. Chức năng của bộ quá nhiệt trong nhà máy nhiệt điện là loại bỏ những vết ẩm cuối cùng (1 đến 2%) từ hơi bão hòa thoát ra khỏi nồi hơi và tăng nhiệt độ của nó lên trên nhiệt độ bão hòa.

2. Sưởi ấm siêu tốc làm tăng hiệu suất hiệu suất tổng thể của chu trình cũng như tránh ngưng tụ quá nhiều trong các giai đoạn cuối của tuabin, tránh xói mòn cánh quạt.

3. Nhiệt của khí đốt từ lò được sử dụng để loại bỏ hơi ẩm từ hơi nước và làm quá nhiệt hơi nước.

4.Super-sưởi thường có một số mạch ống song song với một hoặc nhiều khúc quanh trở lại, được kết nối giữa các đầu cắm.

Lò sưởi

1. Chức năng của bộ gia nhiệt là làm nóng lại hơi nước đã giãn nở một phần từ tuabin.

Điều này được thực hiện để hơi nước vẫn khô càng nhiều càng tốt trong giai đoạn cuối của tuabin.

2.Vị trí: Trước hoặc sau bộ quá nhiệt đối lưu trong vùng đối lưu của nồi hơi tiện ích.Trong các nồi hơi áp suất cao hiện đại, bộ hâm nóng thường có hai phần.

3. Phần sơ cấp được đặt trong vùng đối lưu và phần thứ cấp được đặt ngay ở lối ra lò treo từ trên xuống.

4. Việc xem xét thiết kế cho bộ hâm nóng tương tự như cho bộ quá nhiệt.

5. Nó có cùng nhiệt độ đầu ra nhưng áp suất hơi bằng khoảng 20-25% áp suất trong bộ quá nhiệt.Do đó, hợp kim thép cấp thấp hơn có thể được sử dụng để hâm nóng.

Loại Ưu điểm Nhược điểm Phương pháp hỗ trợ

Loại mặt dây chuyền

1. xác nhận hỗ trợ cấu trúc

2. Sự tắc nghẽn dòng chảy do hơi nước ngưng tụ

3. Cần khởi động lại chậm để làm sạch nước tích tụ dưới đáy.được hỗ trợ từ phía trên

Kiểu đảo ngược

1. thoát nước tốt của hơi nước ngưng tụ

2. Thiếu độ cứng của cấu trúc, đặc biệt là trong dòng khí tốc độ cao Được hỗ trợ từ bên dưới

-Type ngang

1. Thoát nước thích hợp

2. Độ cứng cấu trúc tốt.

Chúng không nhìn thấy ngọn lửa trực tiếp nên chúng chủ yếu từ kiểu đối lưu Thường được hỗ trợ trong các ống dẫn khí thẳng đứng song song với lò chính.

Chi tiết về bộ quá nhiệt và bộ hâm nóng

Tiêu chuẩn sản xuất và chấp nhận của Bộ quá nhiệt và Bộ hâm nóng

1.JB / T1611 "Đặc điểm kỹ thuật sản xuất ống lò hơi."

2.JB / T1612 "điều kiện kỹ thuật kiểm tra áp suất nồi hơi."

3.JB / T1613 "Đặc điểm kỹ thuật hàn các bộ phận chịu áp lực của nồi hơi."

4.JB / T1615 "Đặc điểm kỹ thuật sơn và đóng gói nồi hơi."

5. JB / T3375 "Quy phạm nhận vật tư xây dựng lò hơi."

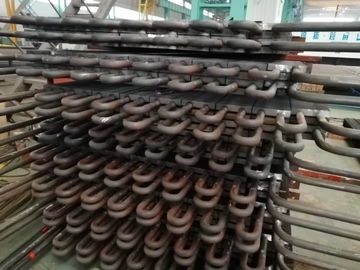

Sản vật được trưng bày
