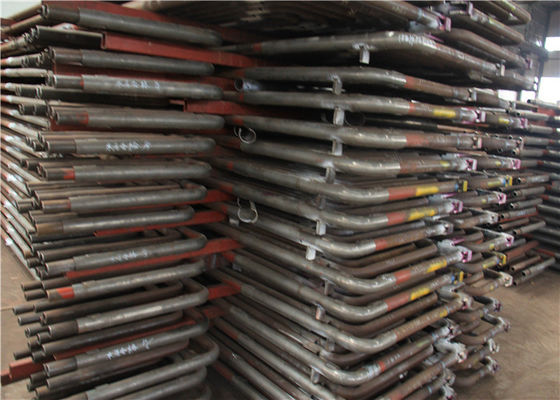

Ống siêu nhiệt Serpentine áp suất cao cho hệ thống thu hồi nhiệt

Nhà máy điện ASME Lò hơi siêu nhiệt Ống cuộn bán chạy Phụ tùng lò hơi

Giới thiệu sản phẩm của cuộn dây quá nhiệt

Quá nhiệt nâng cao hiệu suất tổng thể cũng như tránh ngưng tụ quá nhiều trong các giai đoạn cuối của tuabin, tránh xói mòn cánh quạt.

Nhiệt của khí đốt từ lò được sử dụng để loại bỏ hơi ẩm từ hơi nước và làm quá nhiệt hơi nước.

Bình đun siêu tốc ususlly có một số mạch ống song song với một hoặc nhiều khúc cua hồi, nối giữa các đầu nối.

Nhiệt từ khí nóng sang hơi trong bộ quá nhiệt được truyền ở nhiệt độ cao.

Do đó phần phụ của bộ quá nhiệt được bố trí theo dòng ngược và phần thứ cấp trong dòng chảy song song để giảm ứng suất nhiệt của thành ống.



Nguyên tắccủa cuộn dây quá nhiệt

Nguyên lý hoạt động của bộ quá nhiệt tương tự như các ống sinh hơi của lò hơi.

Các khí nóng ở nhiệt độ cao quét qua các ống quá nhiệt và làm tăng nhiệt độ của hơi nước có độ lớn phụ thuộc vào nhiệt độ khí thoát ra khỏi bộ quá nhiệt và vận tốc khí.

sử dụng để làm nóng hơi nước bão hòa, nhiệt độ hơi nước có thể lên đến 900 độ C.

Nâng cấp công suất bộ quá nhiệt để tăng sản lượng điện

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v. Chúng tôi sẽ thiết kế cho phù hợp.

Nét đặc trưngcủa cuộn dây quá nhiệt

1. Sự đốt cháy than của khí thải nhiệt độ cao được giải phóng bởi lối vào ống khói đến lò hơi nhiệt thải, sau đó qua bộ quá nhiệt, thiết bị bay hơi và bộ tiết kiệm, và cuối cùng bằng ống khói thải vào khí quyển, nhiệt độ khói thải là 150 ~ 180 ℃, nhiệt độ khí thải từ nhiệt độ cao đến nhiệt độ thoát nhiệt bằng nhiệt độ khí thải được sử dụng để biến nước thành hơi.
2. Đầu tiên, nước cấp cho nồi hơi đi vào bộ tiết kiệm, trong đó nước sẽ hấp thụ nhiệt và làm nóng đến nhiệt độ bão hòa thấp hơn một chút so với áp suất lồng giặt và đi vào lồng giặt.
3. Sau khi nước vào lồng giặt được trộn với nước bão hòa trong lồng giặt, nó sẽ đi vào dàn bay hơi theo đường ống dẫn xuống bên dưới lồng giặt để hấp thụ nhiệt và bắt đầu tạo ra hơi nước.Thông thường, chỉ một phần của nước chuyển thành hơi nước, do đó, hỗn hợp soda đang chảy trong thiết bị bay hơi.
4. Hỗn hợp hơi nước ra khỏi thiết bị bay hơi và đi vào thùng nồi phía trên và được phân tách bằng thiết bị tách hơi nước.Nước rơi vào khoang trong của thùng nồi và đi vào bộ hạ nhiệt tiếp tục hấp thụ nhiệt và sinh hơi, còn hơi nước đi vào bộ quá nhiệt từ phần trên của thùng nồi và hấp thụ nhiệt biến hơi bão hòa thành hơi quá nhiệt.
5. Theo quy trình sản xuất hơi ba công đoạn tương ứng với ba bề mặt gia nhiệt là bộ tiết kiệm, bộ bay hơi và bộ quá nhiệt, nếu không cần hơi quá nhiệt thì chỉ cần hơi bão hòa, không lắp bộ quá nhiệt.
6. Khi có hơi nước hâm nóng, có thể thêm một máy hâm nóng.

Các thông số của cuộn dây quá nhiệt

Hồ sơ công ty

Chất lượng sản phẩm của chúng tôi được đảm bảo bởi cơ sở vật chất và thiết bị sản xuất tiên tiến, tuyệt vời.Chúng tôi đã giới thiệu 400 bộ thiết bị xử lý và kiểm tra tiên tiến, bao gồm máy cắt plasma, thiết bị khoan NC, hệ thống hàn tự động, thiết bị hàn và hệ thống phát hiện hình ảnh trực tuyến thời gian thực, v.v., đảm bảo thành công chất lượng tuyệt vời cho sản phẩm của chúng tôi.
