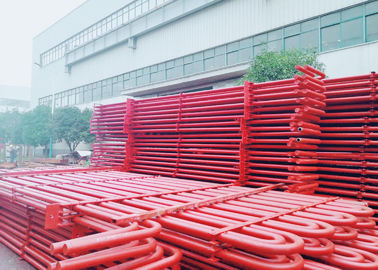

Thép không gỉ / Carbon quá nhiệt và hâm nóng cho nồi hơi than lưu thông tự nhiên

Chi tiết

• Quá nhiệt tăng hiệu suất tổng thể cũng như tránh quá nhiều ngưng tụ trong các giai đoạn cuối của tuabin, tránh xói mòn cánh quạt.

• Nhiệt của khí đốt từ lò được sử dụng để loại bỏ hơi ẩm từ hơi nước và làm quá nhiệt hơi nước.

• Bình đun siêu tốc ususlly có một số mạch ống song song với một hoặc nhiều khúc cua hồi, nối giữa các đầu nối.

• Nhiệt từ khí nóng sang hơi trong bộ quá nhiệt được truyền ở nhiệt độ cao.

• Do đó phần phụ của bộ quá nhiệt được bố trí theo dòng ngược và phần thứ cấp trong dòng chảy song song để giảm ứng suất nhiệt của thành ống.

Đặc điểm làm việc

Để cải thiện hiệu suất nhiệt, áp suất của hơi quá nhiệt đã được tăng từ áp suất siêu cao đến áp suất dưới tới hạn và siêu tới hạn.Nhưng bị giới hạn bởi hiệu suất kim loại, nhiệt độ hơi nước của bộ hâm nóng và bộ hâm nóng được giữ trong khoảng 540-555 độ.

Bởi vì dòng chảy qua ống của bộ quá nhiệt và bộ hâm nóng là hơi ở nhiệt độ cao, hệ số truyền nhiệt đối lưu của thành ống thành hơi là khá nhỏ, và hiệu suất truyền nhiệt kém, khả năng làm mát của hơi đến thành ống thấp.Trong khi đó, để đảm bảo chênh lệch nhiệt độ truyền nhiệt hợp lý, thường đặt bộ quá nhiệt và bộ hâm nóng ở nơi có nhiệt độ khói cao, nhiệt độ làm việc của thành ống khá cao, do đó môi trường làm việc của bộ quá nhiệt và bộ hâm nóng khá xấu.Đặc biệt là máy hâm nóng, vì áp suất hơi nước hâm nóng thấp và khả năng làm mát ống kém hơn, do đó làm thế nào để đảm bảo kim loại ống có thể an toàn hoạt động lâu dài là một vấn đề quan trọng khi thiết kế và vận hành bộ quá nhiệt và máy hâm nóng.Sơ đồ 4-1 liệt kê giới hạn trên của nhiệt độ cho phép đối với kim loại thường dùng trong nồi hơi.Để tránh sử dụng thép hợp kim cấp cao hơn, khi thiết kế bộ quá nhiệt và bộ hâm nóng, kim loại ống được sử dụng gần như gần với giới hạn nhiệt độ khi làm việc.Thời điểm này, nếu nhiệt độ tăng từ 10 - 20 độ, điều này cũng làm giảm ứng suất cho phép rất nhiều.Do đó, cần chú ý đến thiết kế và vận hành của bộ quá nhiệt và bộ hâm nóng ở các khía cạnh dưới đây:

1. để đảm bảo nhiệt độ hơi nước ổn định khi chạy.Sự thay đổi của nhiệt độ hơi được cho là không quá + 5- -10 độ;

2.Cần có phương pháp đáng tin cậy để điều chỉnh nhiệt độ cho bộ quá nhiệt và bộ hâm nóng khi điều kiện hoạt động thay đổi đến một số mở rộng để duy trì nhiệt độ hơi định mức.

3. để giảm thiểu độ lệch nhiệt giữa các ống song song.

Hơi đầu vào của bộ hâm nóng là hơi đầu ra của xi lanh cao áp tuabin hơi, áp suất của nó bằng khoảng 20% ​​của hơi chính, có nhiệt độ cao hơn một chút so với nhiệt độ nổi, và do đó làm tăng cả hơi và nhiệt tiêu thụ.Ví dụ, điện trở của hệ thống hâm nóng tăng thêm 1kg / cm2 thì lượng tiêu thụ hơi của tuabin hơi tăng 0,3%.Để giảm sức cản dòng hơi trong bộ hâm nóng và cải thiện hiệu suất của hệ thống nhiệt, bộ hâm nóng thường áp dụng tốc độ dòng khối lượng nhỏ, nhưng trong khi đó, điều kiện làm mát của thành ống của bộ hâm nóng lại trở nên tồi tệ hơn.Do đó, việc thiết kế hệ thống hâm nóng yêu cầu đơn giản để giảm sức cản của dòng chảy.

Ứng dụng

sử dụng để làm nóng hơi nước bão hòa, nhiệt độ hơi nước có thể lên đến 900 độ C.

Nâng cấp công suất bộ quá nhiệt để tăng sản lượng điện

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v.
