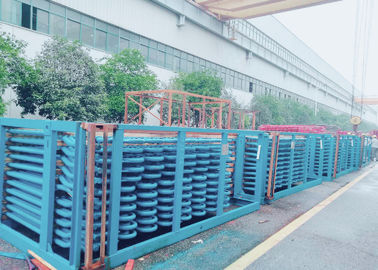

ASME Standard Carbon Steel Boiler Superheater Tube Coil for Boiler

Cuộn ống bộ siêu nhiệt bằng thép cacbon để trao đổi nhiệt của hệ thống nồi hơi trong nhà máy điện

Chi tiết

Đối với nồi hơi trong các nhà máy điện lớn, bộ quá nhiệt và bộ hâm nóng là những bộ phận cần thiết, nói chung, chúng đã làm tăng tính an toàn và tính kinh tế của nồi hơi.Bộ quá nhiệt là bề mặt gia nhiệt làm nóng hơi chính từ nhiệt độ nổi lên đến nhiệt độ quá nhiệt danh định và bộ hâm nóng là bề mặt gia nhiệt làm nóng khí thải từ xi lanh áp suất cao tuabin hơi đến một nhiệt độ nhất định. Các loại than thay đổi, đó là điều chỉnh chúng để đảm bảo nhiệt độ đầu ra ở mức định mức -10- + 5 độ.

Đối với các lò hơi lớn trong nhà máy điện, bộ quá nhiệt và bộ hâm nóng chiếm tỷ trọng lớn trong tổng bề mặt gia nhiệt, phải bố trí ở nơi có khói, nhiệt độ cao hơn.Để nâng cao hiệu quả tuần hoàn nhiệt trong các nhà máy điện, cần cải thiện dần các thông số ban đầu f hơi, việc tăng áp suất hơi đòi hỏi nhiệt độ tăng tương ứng đối với hơi quá nhiệt, hoặc độ ẩm của khí thải giai đoạn lớn của tuabin hơi sẽ là quá cao, sẽ ảnh hưởng đến độ an toàn của nó.Như vậy, hơi nước chảy qua bộ quá nhiệt và bộ hâm nóng là hơi có nhiệt độ cao, hiệu suất truyền nhiệt của chúng khá kém, điều này quyết định nhiệt độ thành ống của bộ quá nhiệt và bộ hâm nóng cao.

Đặc tính làm việc của bộ quá nhiệt và bộ hâm nóng:

Để cải thiện hiệu suất nhiệt, áp suất của hơi quá nhiệt đã được tăng từ áp suất siêu cao đến áp suất dưới tới hạn và siêu tới hạn.Nhưng bị giới hạn bởi hiệu suất kim loại, nhiệt độ hơi nước của bộ hâm nóng và bộ hâm nóng được giữ trong khoảng 540-555 độ.

Bởi vì dòng chảy qua ống của bộ quá nhiệt và bộ hâm nóng là hơi ở nhiệt độ cao, hệ số truyền nhiệt đối lưu của thành ống thành hơi là khá nhỏ, và hiệu suất truyền nhiệt kém, khả năng làm mát của hơi đến thành ống thấp.Trong khi đó, để đảm bảo chênh lệch nhiệt độ truyền nhiệt hợp lý, thường đặt bộ quá nhiệt và bộ hâm nóng ở nơi có nhiệt độ khói cao, nhiệt độ làm việc của thành ống khá cao, do đó môi trường làm việc của bộ quá nhiệt và bộ hâm nóng khá xấu.Đặc biệt là máy hâm nóng, vì áp suất hơi nước hâm nóng thấp và khả năng làm mát ống kém hơn, do đó làm thế nào để đảm bảo kim loại ống có thể an toàn hoạt động lâu dài là một vấn đề quan trọng khi thiết kế và vận hành bộ quá nhiệt và máy hâm nóng.Sơ đồ 4-1 liệt kê giới hạn trên của nhiệt độ cho phép đối với kim loại thường dùng trong nồi hơi.Để tránh sử dụng thép hợp kim cấp cao hơn, khi thiết kế bộ quá nhiệt và bộ hâm nóng, kim loại ống được sử dụng gần như gần với giới hạn nhiệt độ khi làm việc.Thời điểm này, nếu nhiệt độ tăng từ 10 - 20 độ, điều này cũng làm giảm ứng suất cho phép rất nhiều.Do đó, cần chú ý đến thiết kế và vận hành của bộ quá nhiệt và bộ hâm nóng ở các khía cạnh dưới đây:

1. để đảm bảo nhiệt độ hơi ổn định khi chạy.Sự thay đổi của nhiệt độ hơi được cho là không quá + 5- -10 độ;

2.Cần có phương pháp đáng tin cậy để điều chỉnh nhiệt độ cho bộ quá nhiệt và bộ hâm nóng khi điều kiện hoạt động thay đổi đến một số mở rộng để duy trì nhiệt độ hơi định mức.

3. để giảm thiểu độ lệch nhiệt giữa các ống song song.
