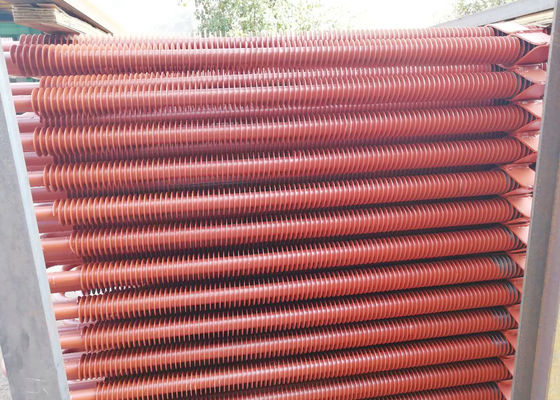

Ống có vây xoắn ốc bằng thép carbon làm thiết bị trao đổi nhiệt cho hệ thống nồi hơi

Bộ trao đổi nhiệt ống xoắn bằng thép cacbon trong quá trình thu hồi nhiệt của lò hơi Ecomizer

Giới thiệu chung

Ống vây xoắn ốc được sử dụng rộng rãi trong việc thu hồi nhiệt của bộ tiết kiệm nồi hơi, bộ gia nhiệt sơ bộ không khí và nồi hơi nhiệt thải, cũng như thiết bị trao đổi nhiệt trong công nghiệp hóa chất, bình chịu áp lực và các lĩnh vực khác.Công suất của các tổ máy sử dụng trong lò hơi cũng tăng lên từ nhỏ đến lớn, và các ứng dụng của chúng ngày càng tăng.Hiện tại, nhiều nhà sản xuất chuyên nghiệp ở Trung Quốc có thể sản xuất hàn điện trở tần số cao, hàn ống vây xoắn ốc, và thiết bị sản xuất và công nghệ ống vây đã được phát triển, thiết kế và sản xuất từ ​​nhập khẩu, phân hủy và hấp thụ để tự phát triển.Chất lượng đạt yêu cầu theo tiêu chuẩn tiên tiến của nước ngoài.

Ưu điểm của việc sử dụng ống vây:

1. diện tích truyền nhiệt được tăng lên trong không gian hiệu quả để cải thiện hiệu quả truyền nhiệt.

2. Giảm không gian chiếm dụng của bề mặt truyền nhiệt và giảm khối lượng của nó, đặc biệt là đối với các nồi hơi tải nhanh.

3. Giảm chi phí thiết bị và nâng cao độ an toàn của thiết bị.

4. Do giảm áp lực phía nước giảm nên giảm chi phí vận hành.

5. Độ cứng của ống có vây được tăng lên, và khả năng chống động đất của ống được cải thiện.

Phương pháp sản xuất

Ống vây xoắn ốc có thể được sản xuất bằng nhiều cách khác nhau.Hiện nay, có một số phương pháp sản xuất ống vây chính được sử dụng trong các thiết bị trao đổi nhiệt như nồi hơi và bình áp lực.

Ống vây xoắn ốc hàn điện trở tần số cao

Ống vây xoắn ốc hàn điện trở cao tần là loại dòng điện tần số cao được nhập vào các bộ phận được hàn.Bằng cách sử dụng nhiệt điện trở do dòng điện tạo ra qua bề mặt tiếp xúc của mối hàn và các khu vực lân cận, bề mặt tiếp xúc được hàn có thể đạt đến trạng thái dẻo nóng chảy hoặc bán nóng chảy, sau đó áp lực thích hợp được đặt lên bề mặt tiếp xúc được hàn, để hoàn thiện. công việc hàn ống vây.

Ống có vây xoắn ốc bện

Ống vây xoắn ốc hàn là một loại chất độn kim loại có nhiệt độ nóng chảy thấp hơn nhiệt độ nóng chảy của bộ phận được hàn, và sau đó đốt nóng nhiệt độ hàn.Khi phần được hàn không nóng chảy, giếng hàn nóng chảy sẽ kết dính và hàn lại, và tạo thành mối hàn phụ thuộc vào sự giãn nở và phân tán của điểm tiếp xúc của phần được hàn, do đó hoàn thành việc hàn ống vây xoắn ốc.

Ống có vây xoắn ốc tích hợp

Ống vây xoắn ốc toàn phần được hình thành bằng cách đùn và buộc ống có thành dày (ống phôi) trong điều kiện gia nhiệt liên tục tần số trung bình, được biết đến là phương pháp sản xuất ống vây mới nhất trên thị trường trong nước.Nó được phát triển bởi một công ty trong nước và ống vây tích hợp được nghiên cứu và phát triển cũng như thiết bị sản xuất ống vây tích hợp tự sản xuất đã được đăng ký bằng sáng chế.

Tuổi thọ

Hàn điện trở tần số cao của ống vây xoắn ốc là tạo áp lực trong khi nóng chảy ở chỗ tiếp xúc của hai bề mặt kim loại.Tỷ lệ hàn tốt hơn.Khả năng chống ăn mòn của kim loại hàn cao hơn gấp đôi so với hàn và tuổi thọ của các ống có vây có thể được cải thiện đáng kể.Tuy nhiên, do hàn không đúng kỹ thuật, sử dụng lâu ngày dễ bị nứt mối hàn làm bong cánh tản nhiệt, ảnh hưởng đến hiệu quả truyền nhiệt nên phải thay ống vây.

Ống vây xoắn ốc tích hợp không có vấn đề hàn vây, do đó không phải lo lắng về sự ăn mòn và nứt của vây, do đó hiệu quả truyền nhiệt sẽ không bị giảm.Hơn nữa, do độ cứng bề mặt của ống vây xoắn ốc tích hợp tăng lên, khả năng chống mài mòn của ống vây được tăng lên, và các đặc điểm cấu trúc gốc của vây thuận tiện cho việc truyền nhiệt, tuổi thọ của ống vây xoắn ốc tích hợp tương đương với nguyên liệu thô của ống vây, ít nhất gấp 2-3 lần nguyên liệu của ống hàn điện trở cao tần và hàn ống vây xoắn ốc.

Hiệu quả kinh tế

Các ống vây xoắn ốc hàn yêu cầu loại thứ ba là kim loại độn vật liệu hàn.Khi hàn, các cánh tản nhiệt cần trải qua quá trình quấn lạnh, phun hàn, thiêu kết và các quy trình chính khác, do đó chi phí chế tạo cao.Ống vây xoắn ốc hàn điện trở cao tần không cần vật liệu thứ ba.Vây được hình thành bằng cách hàn một lần nên chi phí tương đối thấp.Đầu cuộn dây và đầu cuối của ống hàn điện trở tần số cao và ống vây xoắn ốc hàn, nên được cố định bằng phương pháp hàn thủ công, sau đó tốt cho sản xuất hàn.

Các ống có vây liên kết được làm bằng các ống có thành dày bằng cách ép đùn và cán mà không cần vật liệu thứ hai.Nó giúp loại bỏ việc quấn và hàn các cánh hàn điện trở tần số cao, đồng thời mang lại hiệu quả sản xuất cao và chi phí thấp.Ngoài ra, do gốc vây của ống vây xoắn ốc tích hợp là phần chuyển tiếp mịn R nhỏ, nên thuận tiện cho việc truyền nhiệt.
