| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HD BOILER |
| Chứng nhận: | ISO9001 , SGS , TUV , ASME , EN |
| Số mô hình: | Bộ phận tiết kiệm nhiên liệu |
| Số lượng đặt hàng tối thiểu: | 1 Bộ / Bộ 10 tấn |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Bao bì đi biển |
| Thời gian giao hàng: | 30 ngày |
| Điều khoản thanh toán: | Western Union, L / C, T / T |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
| Vật chất: | Thép carbon | Sử dụng: | Nhà máy điện / nồi hơi CFB |
|---|---|---|---|
| Kiểu: | Lưu thông tự nhiên / Một lần qua | Kết cấu: | Lửa / ống nước |
| Đầu ra: | Nước nóng / hơi nước | Nhiên liệu: | Than / Gas / Dầu đốt, Nhiệt nước |
| Điều kiện: | Mới | Kích thước (L * W * H): | tùy biến |
| Điểm nổi bật: | bộ tiết kiệm trong nhà máy điện,bộ tiết kiệm nồi hơi thép,bộ tiết kiệm nồi hơi với lớp phủ inconel |
||

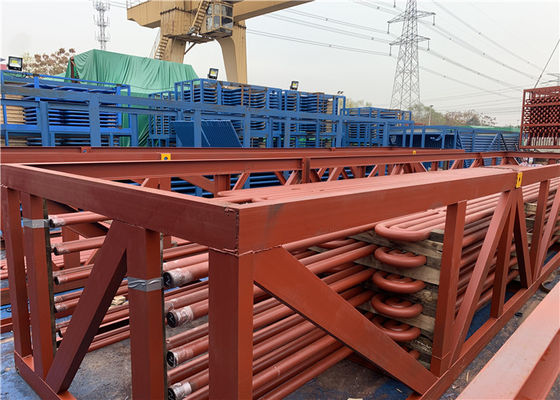

Bộ tiết kiệm nồi hơi bằng thép (SA210A1, SA210C, SA213T22) với lớp phủ chống ăn mòn Inconel
Giới thiệu
Ống vây hình chữ H hay còn gọi là ống vây hình chữ H hay còn gọi là ống vây bướm.Là hàn đối xứng hai miếng thép có hình vòng cung ở giữa để tạo thành vây (sườn hoặc bướm), hình dạng phía trước giống chữ “H” nên được gọi là ống vây hình chữ H.
Hai vây của ống vây hình chữ H có hình chữ nhật và xấp xỉ hình vuông.Chiều dài cạnh của ống gấp khoảng 2 lần chiều dài của ống trơn.Nó thuộc về bề mặt sưởi ấm mở rộng.Ống vây loại H áp dụng công nghệ hàn điện trở chớp.Tỷ lệ hợp nhất đường hàn cao và độ bền kéo mối hàn lớn sau khi hàn.
Ống vây hình chữ H cũng có thể được chế tạo thành ống vây kép "chữ H" ống kép, có độ cứng tốt và có thể được sử dụng trong trường hợp hàng ống dài hơn.Bộ tiết kiệm dạng vây có thể được sử dụng thay cho bộ tiết kiệm dạng ống trơn.Nó có thể làm tăng hiệu quả diện tích truyền nhiệt, tăng tiết diện dòng khí thải, giảm vận tốc khói và giảm mài mòn.
Thông số kỹ thuật
| Sự miêu tả | Máy tiết kiệm nồi hơi |
| Vật chất | Thép hợp kim, thép cacbon, SA210C, SA213T22, v.v. |
| Tiêu chuẩn vật liệu | ASTM, EN hoặc ISO, v.v. |
| Kích thước | Tùy biến |
| Cân nặng |
Tối thiểu: 10 tấn Tối đa: 1000 tấn |
| Quy trình nấu chảy: | EF + LF + VD |
| Quá trình | Vật liệu → Thỏi → Cán nóng / Cán nguội → Xử lý nhiệt (Thường hóa + tôi luyện) → Kiểm tra → gia công thô → UT → Xử lý nhiệt lần 2 → gia công hoàn thiện → Kiểm tra |
| Tiêu chuẩn UT | ASTM A388 hoặc EN10228, v.v. |
Thông số kỹ thuật
Cấu trúc vật liệu
Bao gồm rất nhiều ống vây xoắn ốc, các đầu của đầu vào và đầu ra, uốn cong, khung và các chất phụ trợ khác.
Sắp xếp cấu trúc
Sắp xếp theo hàng / so le.
Chức năng
(1) Bộ tiết kiệm là một hệ thống tạo hơi giống như một lò hơi.Khi xả khí từ xi lanh động cơ qua van xả, nó đi đến lò hơi để tạo ra hơi bằng cách đun nóng nước.
(2) Sau khi khí đó đi qua bộ tiết kiệm, nhiệt độ khí thải còn lại được làm nóng nước trong bộ tiết kiệm.nó giúp tạo ra hơi nước và cải thiện hiệu suất và tiết kiệm nhiên liệu tiêu thụ
(3) Bộ tiết kiệm sử dụng nhiệt thải từ khí thải lò hơi, nếu không sẽ bị thất thoát vào khí quyển để (trong hầu hết các trường hợp) làm nóng sơ bộ nước cấp vào lò hơi, điều này cải thiện hiệu suất lò hơi và giảm chi phí nhiên liệu.
Đa dạng
Máy tiết kiệm nồi hơi tiện ích
| 1 | HDB sản xuất bộ tiết kiệm cho các lò hơi tiện ích, bao gồm các lò hơi được đốt bằng than, gỗ, dầu, hoặc các nhiên liệu rắn khác để tạo ra điện từ hơi áp suất cao của lò hơi. |
| 2 | Các bộ tiết kiệm này thường được đặt ở phía sau của lò hơi và được định hướng với các ống chạy theo chiều ngang. Nước cấp của lò hơi chạy qua các mạch tiết kiệm theo hướng ngược lại của dòng khí (gọi là dòng ngược). |
| 3 | Các ống trần thường được sử dụng để giảm thiểu sự bám cặn của tro, nhưng một số OEM lò hơi thiết kế bộ tiết kiệm của họ với các ống có vây, xoắn ốc hoặc có vây dài. |
| 4 | HDB có thể tạo ra các yếu tố tiết kiệm với các ống có vây trần, vây xoắn ốc hoặc vây dài và nếu bạn thích, hãy thiết kế lại thiết bị của bạn thành một trong các loại ống khác.HDB cũng có thể chế tạo các tiêu đề thay thế cho tất cả các bộ tiết kiệm nồi hơi tiện ích. |
Gói tiết kiệm nồi hơi
| 1 | HDB có khả năng sản xuất độc đáo mà các kỹ sư Optimus tận dụng tối đa khi thiết kế bộ tiết kiệm và bộ quá nhiệt của nhà máy axit sulfuric. |
| 2 | Thông thường, điều này cho phép các đơn vị Optimus được cấu hình để có hiệu suất truyền nhiệt cao hơn, dẫn đến yêu cầu về diện tích bề mặt giảm và do đó, một sản phẩm có giá thấp hơn. |
| 3 | HDB sử dụng các khả năng tại chỗ của mình để vây và uốn ống, gia công và chế tạo các tiêu đề, khoan các tấm ống, cắt và chuẩn bị tất cả các vật liệu vỏ, đồng thời thực hiện tất cả các mối hàn phần áp lực và vỏ. |
| 4 | Điều này cho phép HDB kiểm soát nhiều hơn trình tự và tiến độ sản xuất, điều này đã giúp chúng tôi đạt được kỷ lục đáng kể về hiệu suất giao hàng đúng hạn. |
HRSG Economizer
| 1 | Bộ tiết kiệm cho các mô-đun HRSG ngày nay được cấu hình với các ống dẫn sợi treo thẳng đứng.HDB đã chế tạo các cuộn dây tiết kiệm cho hầu như tất cả các công ty HRSG OEM và hiểu rõ các tính năng độc đáo của từng loại. |
| 2 | Trong nhiều trường hợp, các tiện ích mong muốn nâng cấp bộ tiết kiệm của họ từ thép cacbon trơn thành vật liệu hợp kim để giúp chống lại sự ăn mòn do gia tốc dòng chảy (FAC) bên trong các đầu ống và ống uốn. |
| 3 | HDB là một cửa hàng tổng hợp để chế tạo bộ tiết kiệm vì chúng tôi chuẩn bị tất cả các vật liệu và thực hiện tất cả các phần áp lực và hàn phần đính kèm, từ việc hoàn thiện các ống dẫn dầu, chế tạo các tiêu đề và lắp ráp bó cuộn dây. |
Có thể chế tạo nhiều bộ tiết kiệm nồi hơi khác nhau
* Lưu ý: HD BOILER có thể đặt riêng loại thiết bị tiết kiệm đặc biệt theo yêu cầu của khách hàng.
Kiểm tra
| 1 | Loại máy uốn 'U' mới nhất được sử dụng để uốn nguội chính xác các loại ống. |
| 2 | Uốn được thực hiện cho tất cả các loại bộ trao đổi nhiệt, bình ngưng, bộ tiết kiệm, ống nồi hơi bằng thép không gỉ liền mạch cũng như hàn. |
| 3 | Các ống uốn chữ 'U' tiếp theo được thử nghiệm thủy lực và giảm căng thẳng nếu được yêu cầu. |
| 4 | Ngoài ra, các miếng mô phỏng cũng được chuẩn bị để xác định độ giảm độ dày trên phần uốn cong. |
| 5 | Thử nghiệm thấm thuốc nhuộm trên phần uốn cong được thực hiện để phát hiện các vết nứt, khuyết tật hoặc bất kỳ loại khuyết tật nào. |
| 6 | Đóng gói đặc biệt được cung cấp để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển. |
