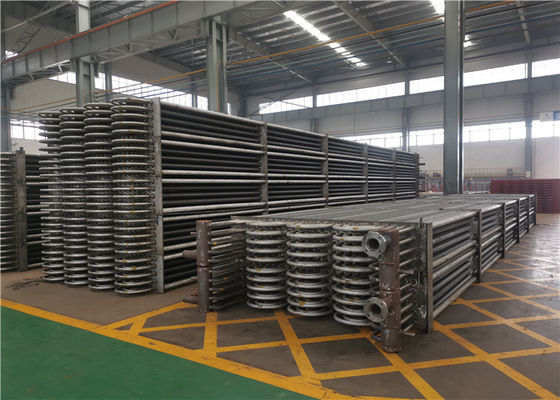

Thép ND Thép Lò hơi đốt nóng Cuộn dây quá nhiệt cho nhà máy nhiệt điện

Đối với lò hơi nhà máy điện, việc cải thiện thông số hơi quá nhiệt là một biện pháp cơ bản để tăng hiệu quả kinh tế nhiệt của nhà máy nhiệt điện.Sự gia tăng của các thông số hơi quá nhiệt bị hạn chế bởi vật liệu kim loại.Thiết kế của bộ quá nhiệt phải đảm bảo rằng nhiệt độ của thành ngoài của bề mặt ống gia nhiệt thấp hơn nhiệt độ cho phép của khả năng chống oxy hóa của thép, đồng thời đảm bảo độ bền cơ học của nó.Với sự phát triển của vật liệu kim loại dùng trong lò hơi, lò hơi ga pwoer ở nước ta nói chung đã áp dụng các thông số áp suất cao, nhiệt độ cao (9,8MPa, 540 độ) và áp suất siêu cao (13,7 MPa, 540 và 555 độ), và đã phát triển áp suất dưới tới hạn thông số (16,7MPa, 540 và 555 độ).Hiện nay rất nhiều lò hơi áp dụng thông số áp suất siêu tới hạn (24,5MPa, 540-570 độ), và thậm chí rất ít đơn vị áp dụng thông số áp suất và nhiệt độ cao hơn.

Với việc tăng áp suất hơi, để giảm độ ẩm hơi của đuôi tuabin hơi cũng như cải thiện hơn nữa tính kinh tế nhiệt của nhà máy điện, hệ thống hâm nóng giữa được sử dụng rộng rãi trong các nhà máy điện thông số cao, ví dụ như đưa khí thải của áp suất cao. xi lanh trong tuabin hơi một lần nữa được làm nóng lại trong lò hơi đến nhiệt độ cao, và sau đó đưa chúng trở lại xi lanh áp suất trung bình và áp suất thấp của tuabin hơi, giãn nở và hoạt động.Phần tử để hâm nóng được gọi là bộ hâm nóng.

Sự khác biệt

Chi tiết: Cuộn dây quá nhiệt

Nói chung, hơi nước được đun nóng trong bộ quá nhiệt áp suất cao được gọi là hơi quá nhiệt, hơi được đun nóng bằng bộ hâm nóng được gọi là hơi được hâm nóng.Tham số của hơi nước được hâm nóng liên quan đến tính kinh tế của tuần hoàn nhiệt.Nói chung, áp suất của hơi nước được hâm nóng bằng khoảng 1/5 áp suất của hơi quá nhiệt và nhiệt độ của hơi nóng gần giống như nhiệt độ của hơi nóng.Ví dụ, ở nước ta đối với lò hơi 125MW, 400t / h, parmameter cho hơi quá nhiệt là 133,7Mpa và 555 độ;áp suất đầu vào và đầu ra của hơi nước hâm nóng là 2,5 / 2,35MPa, nhiệt độ của chúng cũng là 555 độ.Đối với lò hơi công suất 200MW, 670t / h, thông số hơi quá nhiệt là 13,7MPa, 540 độ;áp suất đầu vào và đầu ra là 2,7 / 2,5Mpa, và nhiệt độ cũng là 540 độ.Đối với lò hơi tuần hoàn kiểm soát áp suất dưới tới hạn công suất 300MW, 600MW, thông số hơi quá nhiệt là 18,27Mpa, 540 độ;áp suất đầu vào và đầu ra là 3,83 / 3,63MPa, nhiệt độ cũng là 540 dgrees.Việc áp dụng hệ thống hâm nóng bằng hơi nước có thể làm tăng 4-5% nền kinh tế nhiệt cho các nhà máy điện.Ở nước ta, các đơn vị có công suất trên 125MW đều áp dụng hệ thống hâm nóng giữa một lần, còn ở nước ngoài áp dụng hệ thống hâm nóng giữa hai lần cho một số đơn vị có thông số cao hơn.

Trong các nồi hơi hiện đại, mức tiêu thụ nhiệt hấp thụ của bộ quá nhiệt và bộ hâm nóng hơn một nửa tổng lượng hấp thụ nhiệt của chất lỏng làm việc, do đó các bề mặt đốt nóng của bộ quá nhiệt và bộ hâm nóng chiếm một tỷ lệ lớn trong tổng số bề mặt phát nhiệt của nồi hơi, và chúng phải được đặt ở những nơi có nhiệt độ khói cao hơn, điều kiện làm việc là tồi tệ nhất trong số tất cả các bề mặt sưởi ấm. Nhiệt độ thành ống của các bề mặt sưởi ấm gần với mức tối đa.nhiệt độ cho phép của thép, vì vậy việc bố trí hợp lý một thiết kế thứ hai của bộ quá nhiệt và bộ hâm nóng có ý nghĩa rất lớn đối với tính kinh tế và độ tin cậy đối với lò hơi trong thời gian đó.Khi nói đến thiết kế của chúng, trên cơ sở đảm bảo an toàn và độ tin cậy của bộ quá nhiệt và bộ hâm nóng, cần phải tiết kiệm tối đa lượng kim loại tiêu thụ, đặc biệt là tiết kiệm sử dụng thép hợp kim.

Đối với các lò hơi trong các nhà máy điện lớn, bộ quá nhiệt và bộ hâm nóng là những bộ phận cần thiết, ở mức độ lớn, chúng đã nâng cao tính an toàn và tính kinh tế của lò hơi.Bộ quá nhiệt là bề mặt gia nhiệt làm nóng hơi chính từ nhiệt độ nổi lên đến nhiệt độ quá nhiệt danh định và bộ hâm nóng là bề mặt gia nhiệt làm nóng khí thải từ xi lanh áp suất cao tuabin hơi đến một nhiệt độ nhất định. Các loại than thay đổi, đó là điều chỉnh chúng để đảm bảo nhiệt độ đầu ra ở mức định mức -10- + 5 độ.

Đối với các lò hơi lớn trong nhà máy điện, bộ quá nhiệt và bộ hâm nóng chiếm tỷ trọng lớn trong tổng bề mặt gia nhiệt, phải bố trí ở nơi có khói, nhiệt độ cao hơn.Để nâng cao hiệu quả tuần hoàn nhiệt trong các nhà máy điện, cần cải thiện dần các thông số ban đầu f hơi, việc tăng áp suất hơi đòi hỏi nhiệt độ tăng tương ứng đối với hơi quá nhiệt, hoặc độ ẩm của khí thải giai đoạn lớn của tuabin hơi sẽ là quá cao, sẽ ảnh hưởng đến độ an toàn của nó.Như vậy, hơi nước chảy qua bộ quá nhiệt và bộ hâm nóng là hơi có nhiệt độ cao, hiệu suất truyền nhiệt của chúng khá kém, điều này quyết định nhiệt độ thành ống của bộ quá nhiệt và bộ hâm nóng cao.

Nguyên tắc

• Nguyên lý của bộ quá nhiệt tương tự như các ống sinh hơi của lò hơi.

• Các khí nóng ở nhiệt độ cao quét qua các ống quá nhiệt và làm tăng nhiệt độ của hơi nước có độ lớn phụ thuộc vào nhiệt độ khí thoát ra khỏi bộ quá nhiệt và vận tốc khí.

Ứng dụng

sử dụng để làm nóng hơi nước bão hòa, nhiệt độ hơi nước có thể lên đến 900 độ C.

Nâng cấp công suất bộ quá nhiệt để tăng sản lượng điện

Gửi cho chúng tôi dữ liệu kỹ thuật cần thiết, chẳng hạn như công suất hơi, nhiệt độ đặt trước, nhiệt độ yêu cầu, v.v. Chúng tôi sẽ thiết kế phù hợp.
