| MOQ: | 1 bộ |
| bao bì tiêu chuẩn: | Biển xứng đáng để xuất khẩu |
| Thời gian giao hàng: | 30 ~ 50 ngày |

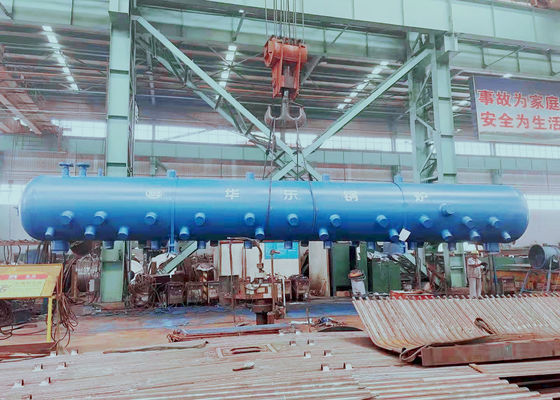

Bộ phận nồi hơi Thùng hơi làm bằng thép carbon cho nhà máy đường theo tiêu chuẩn ASME
Sự định nghĩa
Một trống hơi là một tính năng tiêu chuẩn của một nồi hơi ống nước.Nó là một bình chứa nước / hơi nước ở đầu trên cùng của các ống nước.Thùng chứa hơi nước được tạo ra trong các ống nước và hoạt động như một bộ phân tách pha cho hỗn hợp hơi nước / nước.Sự khác biệt về mật độ giữa nước nóng và lạnh giúp tích tụ nước "nóng hơn" / và hơi bão hòa vào thùng chứa hơi nước.
Thùng chứa hơi của lò hơi là bình chịu áp lực quan trọng nhất trong các lò hơi công nghiệp để chứa nước nóng và hơi nước.Trong hệ thống ống lò hơi công nghiệp, không phải tất cả nước nóng đều có thể bay hơi hoàn toàn thành hơi mà là hỗn hợp hơi nước và nước nóng.Vì nước nóng bão hòa cần nhiều nhiệt hơn để chuyển hóa thành hơi, nên trống hơi của lò hơi là một thiết bị bắt buộc.Thùng hơi nước tách nước nóng và hơi nước, nơi hỗn hợp vẫn chảy trở lại để hâm nóng thông qua máy sấy khô.
Phân loại
| Áp lực | Thấp | Tên đệm | Cao | Siêu cao |
| Đường kính trong (mm) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| Độ dày (mm) | 16-25 | 32-46 | 60-100 | 80-100 |
| Vật chất | Thép carbon | Thép carbon & thép hợp kim | Thép carbon & thép hợp kim | Thép hợp kim |
Chi tiết tách hơi nước
Tách hơi nước sơ cấp loại bỏ gần như tất cả hơi nước khỏi nước để rất ít hơi nước được tuần hoàn lại từ đáy trống về phía các ống được làm nóng thông qua kết nối đầu ra (downcomer).
Tại phân tách thứ cấp, hơi nước được đi qua một giai đoạn thứ cấp của bộ phân tách hoặc bộ phận lọc (thường là các tấm song song có khoảng cách gần nhau) để loại bỏ giọt nước cuối cùng.Sau đó hơi nước sẽ cạn kiệt qua nhiều cổng khác nhau.
Phụ kiện
Các thành phần chính trong hệ thống nồi hơi là bộ gia nhiệt nước cấp cho nồi hơi, thiết bị khử khí, nồi hơi, bơm cấp liệu, bộ tiết kiệm, nồi hơi, bộ quá nhiệt, thiết bị cố định, hệ thống hơi, bình ngưng và bơm ngưng tụ.Ngoài ra, còn có các bộ điều khiển để theo dõi dòng nước và hơi, dòng nhiên liệu, dòng khí và bổ sung xử lý hóa chất.
Kiểm soát chất lượng
1. Kiểm tra va đập và báo cáo tính toán độ bền với thông tin vật liệu ứng dụng.
2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và điện cực
3. Báo cáo kiểm tra chất lỏng xâm nhập bằng tia X, tia γ và chất lỏng (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi
4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
