Bảng tường lò hơi lắp ghép tiêu chuẩn ASME SA192M
Chi tiết sản phẩm
| Tên sản phẩm: | Tường màng | Từ khóa: | Bảng tường nước |
|---|---|---|---|
| Ứng dụng: | Bảo trì nhà máy đường | Vật liệu của ống cơ sở: | SA192M |
| Vật liệu của tấm phẳng: | Quý 235 | Kỹ thuật sản xuất: | Hàn hồ quang chìm, hàn hồ quang Argon |
| Làm nổi bật |
Lò tiêu chuẩn ASME với tất cả p anel,tấm tường lò SA192M,tấm lò hơi nhà lắp ghép SA192M |
||
Mô tả sản phẩm
Tường màng lò hơi tiêu chuẩn ASME làm bằng SA192M để thay thế / bảo trì nhà máy Sugur
Giơi thiệu sản phẩm
Tấm vách ngăn nước là bề mặt gia nhiệt chính của nồi hơi, bao gồm nhiều dãy ống thép, bố trí xung quanh góc nồi hơi.Bên trong là nước chảy hoặc hơi nước, bên ngoài tiếp nhận nhiệt của ngọn lửa trong lò của lò hơi, chủ yếu là hấp thụ nhiệt bức xạ của các sản phẩm cháy có nhiệt độ cao trong lò.Chất lỏng làm việc tăng lên trong nó và bốc hơi bởi nhiệt.
Khi thiết kế vách ngăn nước ban đầu không nhằm mục đích đốt nóng mà để làm mát lò để không bị nhiệt độ cao làm hỏng, sau này do có chức năng trao đổi nhiệt tốt nên dần dần thay thế trống hơi trở thành bộ phận cấp nhiệt chính cho nồi hơi.Chúng là bề mặt gia nhiệt bay hơi bao gồm nhiều ống song song được đặt trên thành trong của lò hơi.Chức năng của chúng là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khói khí trong lò, và tạo ra hơi nước hoặc nước nóng bên trong các ống, đồng thời cũng làm giảm nhiệt độ thành lò để bảo vệ lò.Ở các lò hơi công suất lớn, nhiệt độ ngọn lửa trong lò rất cao và cường độ bức xạ nhiệt rất lớn.Bức tường nước thậm chí còn hấp thụ nhiều hơn 40-50% nhiệt. Ngoại trừ các nồi hơi công suất nhỏ, bề mặt gia nhiệt bay hơi chính của các nồi hơi ống nước hiện nay là thành nước.
Nếu theo kiểu cấu tạo, vách ngăn nước có thể chia thành các loại: kiểu ống trần, kiểu màng và kiểu ống gai.
Loại màng được sử dụng rộng rãi nhất.
Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.
Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại (xem Hình 1): 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép phẳng) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.
Sự chỉ rõ

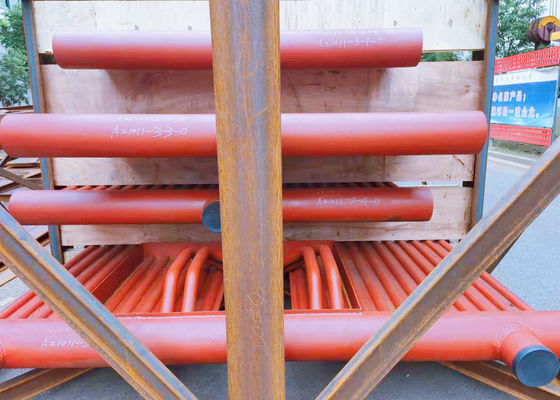

Những hình ảnh trên là tường màng cho một dự án ở Pakistan với chi tiết thông số kỹ thuật bên dưới:
| Tên | Tường Memebrane |
| Vật liệu | ASME SA192M và Q235B |
| Kích thước ống | 63,5 * 4,5mm |
| Tiêu chuẩn | Theo tiêu chuẩn ASME / GB |
| Trang thiết bị | Thiết bị sản xuất tự động |
| Ứng dụng | Bảo dưỡng lò hơi nhà máy đường và lò hơi nhà máy điện |
