Tường màng lò hơi hàn Argon kín khí 16 tấn

Tiêu chuẩn ASME 16 tấn Tường màng cho lò hơi được chế tạo để thay thế / bảo trì nhà máy Sugur

Giơi thiệu sản phẩm

Tấm vách ngăn nước là bề mặt gia nhiệt chính của nồi hơi, bao gồm nhiều dãy ống thép, bố trí xung quanh góc nồi hơi.Bên trong là nước chảy hoặc hơi nước, bên ngoài tiếp nhận nhiệt của ngọn lửa trong lò của lò hơi, chủ yếu là hấp thụ nhiệt bức xạ của các sản phẩm cháy có nhiệt độ cao trong lò.Chất lỏng làm việc tăng lên trong nó và bốc hơi bởi nhiệt.

Nếu theo kiểu cấu tạo, vách ngăn nước có thể chia thành các loại: kiểu ống trần, kiểu màng và kiểu ống gai.

Loại màng được sử dụng rộng rãi nhất.

Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Điểm mạnh của tường nước màng

(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.

(2) Việc nhận ra nước làm mát đầy đủ trong buồng đốt có lợi để ngăn chặn quá trình luyện cốc trong điều kiện đốt cháy mạnh hơn.

(3) Có thể rút ngắn thời gian làm mát khi khởi động và tắt nồi hơi do dung tích tích nhiệt nhỏ, nhiệt độ tăng nhanh và làm lạnh nhanh trong buồng đốt.

(4) Tường lò đặt ống phù hợp, giúp giảm đáng kể tải trọng của khung lò hơi và thuận tiện cho việc treo và nâng.

(5) So với loại ống trần, khả năng hấp thụ nhiệt của ống được cải thiện hơn.

(6) Nó cải thiện mức độ lắp ráp của từng bộ phận nồi hơi, tạo điều kiện và giảm khối lượng công việc lắp đặt.

Sự chỉ rõ

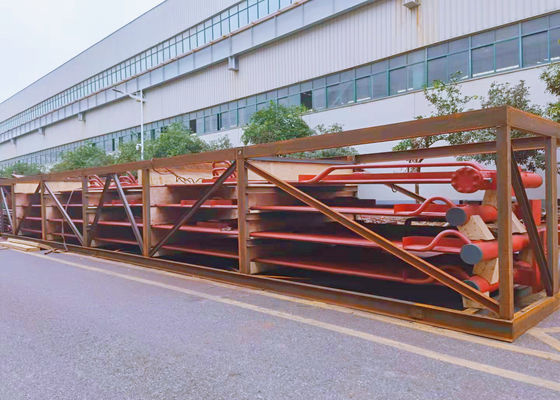

Những hình ảnh trên là tường màng cho một dự án ở Pakistan với chi tiết thông số kỹ thuật bên dưới:
