Lắp ráp cuộn dây lò hơi bay hơi tiêu chuẩn 8.1Mpa ASME
Chi tiết sản phẩm
| Chất liệu của ống: | <i>SA106 Gr.</i> <b>SA106 Gr.</b> <i>B and SA192M</i> <b>B và SA192M</b> | Tên sản phẩm: | Tường sau & thiết bị bay hơi |
|---|---|---|---|
| Tiêu chuẩn: | GIỐNG TÔI | Ứng dụng: | Nhà máy đường và lò hơi nhà máy điện |
| Từ khóa: | Cuộn dây bay hơi và tường màng | Chất liệu của vây: | Quý 235 |
| Làm nổi bật |
Cuộn dây thiết bị bay hơi tiêu chuẩn ASME,Lắp ráp cuộn dây thiết bị bay hơi tiêu chuẩn ASME,cuộn dây thiết bị bay hơi lò hơi 8.1Mpa |
||
Mô tả sản phẩm
Lắp ráp cuộn dây bay hơi tiêu chuẩn 8.1Mpa ASME với tường màng lò hơi
Giới thiệu
Bó ống bay hơi là bó ống bay hơi chủ yếu hấp thụ truyền nhiệt đối lưu trong lò hơi công suất vừa và nhỏ.Nó nói chung là một bó hệ thống ống so le dày đặc bao gồm các ống tăng dần và giảm dần kết nối với trống trên và dưới.Ống bốc hơi bó ống tải nhiệt cao, phần này của ống do nước nóng thành hơi, từ dưới lên;Chức năng chính của nó là hấp thụ nhiệt cho nước và hơi nước và đóng vai trò là phần tăng lên của chu trình nước lò hơi.
Tấm vách ngăn nước là bề mặt gia nhiệt chính của nồi hơi, bao gồm nhiều dãy ống thép, bố trí xung quanh góc nồi hơi.Bên trong là nước chảy hoặc hơi nước, bên ngoài tiếp nhận nhiệt của ngọn lửa trong lò của lò hơi, chủ yếu là hấp thụ nhiệt bức xạ của các sản phẩm cháy có nhiệt độ cao trong lò.Chất lỏng làm việc tăng lên trong nó và bốc hơi bởi nhiệt.
Nếu theo kiểu cấu tạo thì có ba dạng chính: kiểu ống trần, kiểu màng và kiểu ống gai.
Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.
Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại (xem Hình 1): 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép phẳng) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.
Các bức tường màng được sử dụng rộng rãi làm bề mặt sưởi ấm cho nồi hơi nhà máy điện và nồi hơi công nghiệp.
Điểm mạnh của tường nước màng
(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.
(2) Việc nhận ra nước làm mát đầy đủ trong buồng đốt có lợi để ngăn chặn quá trình luyện cốc trong điều kiện đốt cháy mạnh hơn.
(3) Có thể rút ngắn thời gian làm mát khi khởi động và tắt nồi hơi do dung tích tích nhiệt nhỏ, nhiệt độ tăng nhanh và làm lạnh nhanh trong buồng đốt.
(4) Tường lò đặt ống phù hợp, giúp giảm đáng kể tải trọng của khung lò hơi và thuận tiện cho việc treo và nâng.
(5) So với loại ống trần, khả năng hấp thụ nhiệt của ống được cải thiện hơn.
(6) Nó cải thiện mức độ lắp ráp trên mỗi bộ phận lò hơi, tạo điều kiện và giảm khối lượng công việc lắp đặt

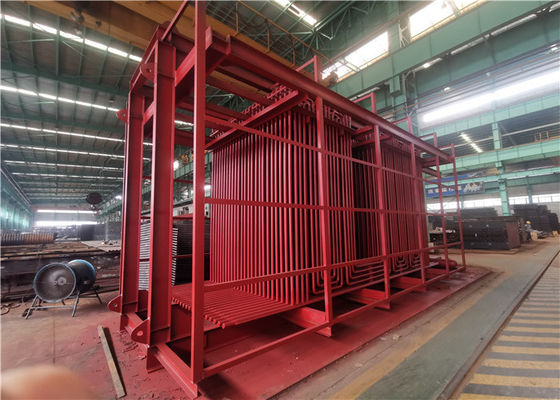

Hình vẽ ở đây là cụm dàn bay hơi có vách màng và cuộn dây dàn bay hơi để các bạn tham khảo.
Dự án này cũng bao gồm trống hơi + tiêu đề + bộ tiết kiệm.
| MÃ THIẾT KẾ VÀ VẢI | ASME PHẦN I, PHIÊN BẢN 2019 |
| ÁP SUẤT THIẾT KẾ | 8,1 MPa |
| TỐI ĐA.ÁP SUẤT LÀM VIỆC CHO PHÉP | 8,1 MPa |
| NHIỆT ĐỘ THIẾT KẾ | 320 ℃ |
| ÁP SUẤT KIỂM TRA THỦY LỰC | 12,2 MPa |
| CHO PHÉP KHẮC PHỤC | 0,5mm |
Điểm nổi bật của sản phẩm
Lắp ráp cuộn dây bay hơi tiêu chuẩn 8.1Mpa ASME với tường màng lò hơi Giới thiệu Bó ống bay hơi là bó ống bay hơi chủ yếu hấp thụ truyền nhiệt đối lưu trong lò hơi công suất vừa và nhỏ.Nó nói chung là một bó hệ thống ống so le dày đặc bao gồm các ống tăng dần và giảm dần kết nối với trống trên và dư...
