Cấu trúc vững chắc chịu nhiệt Cuộn dây siêu nhiệt tiêu chuẩn ASME
Chi tiết sản phẩm
| Chất liệu của ống: | <i>SA106 Gr.</i> <b>SA106 Gr.</b> <i>B and SA192M</i> <b>B và SA192M</b> | Tên sản phẩm: | Tường sau & thiết bị bay hơi |
|---|---|---|---|
| Tiêu chuẩn: | GIỐNG TÔI | Ứng dụng: | Nhà máy đường và lò hơi nhà máy điện |
| Từ khóa: | Cuộn dây bay hơi và cuộn dây Serpentine | Chất liệu của vây: | Quý 235 |
| Làm nổi bật |
Cuộn dây siêu nhiệt chịu nhiệt,cấu trúc chắc chắn Cuộn dây siêu nhiệt,bộ quá nhiệt nồi hơi chịu nhiệt |
||
Mô tả sản phẩm
Nhiệt độ cao Thiết bị bay hơi Serpentine Coils Assembly Tiêu chuẩn ASME
Giới thiệu
Trong hơn 30 năm qua, Hua Dong Boiler đã không ngừng đổi mới và cải tiến các phụ tùng lò hơi của chúng tôi.Những cải tiến về uốn, hàn và thiết kế đảm bảo sản phẩm của chúng tôi đáp ứng cả tiêu chuẩn Châu Âu và Mỹ, đảm bảo hiệu suất đáng tin cậy.
Ống serpentine là một ống xoắn và quay nhiều lần trong một mặt phẳng.Bề mặt gia nhiệt đối lưu của lò hơi, chẳng hạn như bộ tiết kiệm, bộ quá nhiệt và bộ hâm nóng, sử dụng cấu trúc của ống ngoằn ngoèo thông qua dây đai, với bố cục ngang và dọc.
Bó ống bay hơi là bó ống bay hơi chủ yếu hấp thụ truyền nhiệt đối lưu trong lò hơi công suất vừa và nhỏ.Nó nói chung là một bó hệ thống ống so le dày đặc bao gồm các ống tăng dần và giảm dần kết nối với trống trên và dưới.Ống bốc hơi bó ống tải nhiệt cao, phần này của ống do nước nóng thành hơi, từ dưới lên;Chức năng chính của nó là hấp thụ nhiệt cho nước và hơi nước và đóng vai trò là phần tăng lên của chu trình nước lò hơi.
1. Thành phần vật liệu: Nó được tạo thành từ các ống giống rắn (thép cacbon, thép hợp kim hoặc thép chịu nhiệt, v.v.) và các hộp thu gom và các vật liệu hỗ trợ khác.Ống thường có 32, 38, 42 hoặc các loại thông số kỹ thuật khác, tùy theo nhu cầu của người dùng riêng.
2. Sắp xếp: bố cục dọc hoặc ngang.
3. Tính năng: ngoại hình đẹp, kích thước, độ chính xác, công nghệ hàn và uốn hạng nhất, thiết bị phát hiện hạng nhất.
Bộ quá nhiệt
Các nhà máy điện sử dụng nhiên liệu hóa thạch thường có bộ phận quá nhiệt trong lò tạo hơi, hơi nước đi qua thiết bị sấy khô bên trong trống hơi đến bộ quá nhiệt, một bộ ống trong lò.Ở đây hơi nước thu nhiều năng lượng hơn từ các khí lò nóng bên ngoài đường ống, và nhiệt độ của nó bây giờ quá nhiệt trên nhiệt độ bão hòa.
Lò sưởi
Lò của nhà máy điện có thể có bộ phận hâm nóng chứa các ống được đốt nóng bằng khí lò nóng bên ngoài ống.Hơi thải từ tuabin cao áp được đi qua các ống được nung nóng này để thu thêm năng lượng trước khi dẫn động tuabin trung gian và sau đó là tuabin áp suất thấp.
|
Kiểu
|
Thuận lợi
|
Nhược điểm
|
Phương pháp hỗ trợ
|
|
Loại mặt dây chuyền
|
1. xác nhận hỗ trợ cấu trúc
|
1. Tắc nghẽn dòng chảy do hơi nước ngưng tụ 2. Cần khởi động lại chậm để lọc sạch nước tích tụ dưới đáy.
|
được hỗ trợ từ phía trên
|
|
Kiểu đảo ngược
|
1. thoát nước tốt của hơi nước ngưng tụ
|
1. Thiếu độ cứng của cấu trúc, đặc biệt là trong dòng khí tốc độ cao
|
Được hỗ trợ từ bên dưới
|
|
-Type ngang
|
1. Thoát nước thích hợp
2. Độ cứng cấu trúc tốt
|
1. Chúng không nhìn thấy ngọn lửa trực tiếp nên chúng chủ yếu đến từ loại đối lưu
|
Thường được hỗ trợ trong các ống dẫn khí thẳng đứng song song với lò chính.
|

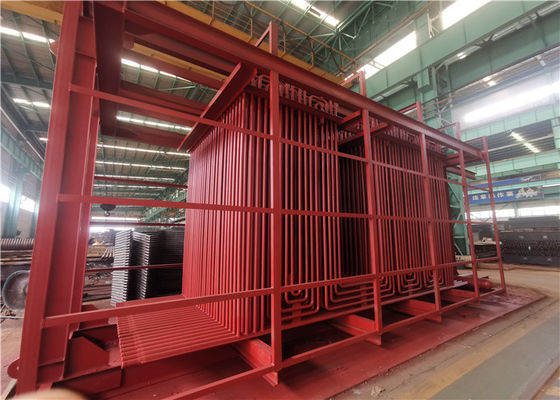

Hình vẽ ở đây là cụm dàn bay hơi có vách màng và cuộn dây dàn bay hơi để các bạn tham khảo.
Dự án này cũng bao gồm trống hơi + tiêu đề + bộ tiết kiệm.
| MÃ THIẾT KẾ VÀ VẢI | ASME PHẦN I, PHIÊN BẢN 2019 |
| ÁP SUẤT THIẾT KẾ | 8,1 MPa |
| TỐI ĐA.ÁP SUẤT LÀM VIỆC CHO PHÉP | 8,1 MPa |
| NHIỆT ĐỘ THIẾT KẾ | 320 ℃ |
| ÁP SUẤT KIỂM TRA THỦY LỰC | 12,2 MPa |
| CHO PHÉP KHẮC PHỤC | 0,5mm |
