Ống cơ sở SA192 Tường màng lò hơi với tiêu đề Manifold

Ống cơ sở tiêu chuẩn ASME SA192 Làm tường màng cho lò hơi với tiêu đề Manifold

Giơi thiệu sản phẩm

Tấm vách ngăn nước là bề mặt gia nhiệt chính của nồi hơi, bao gồm nhiều dãy ống thép, bố trí xung quanh góc nồi hơi.Bên trong là nước chảy hoặc hơi nước, bên ngoài tiếp nhận nhiệt của ngọn lửa trong lò của lò hơi, chủ yếu là hấp thụ nhiệt bức xạ của các sản phẩm cháy có nhiệt độ cao trong lò.Chất lỏng làm việc tăng lên trong nó và bốc hơi bởi nhiệt.

Loại tấm vách nước chính mà công ty chúng tôi sản xuất là vách màng.

Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải trọng hơn đối với kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại: 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép dẹt) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.

Sự chỉ rõ

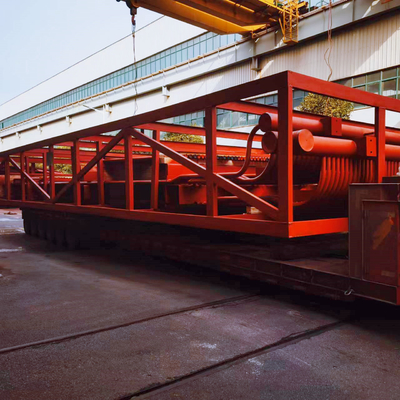

Những hình ảnh trên là tường màng cho một dự án ở Pakistan với chi tiết thông số kỹ thuật bên dưới:
