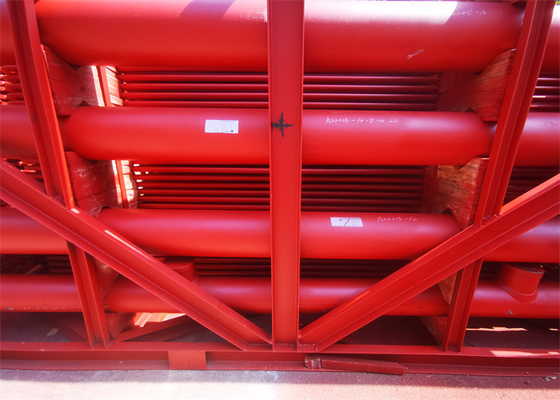

SA192 Bộ quá nhiệt và bộ hâm nóng Thép liền mạch cho nhà máy Suger

Dàn siêu nhiệt và làm nóng thép SA192 cho nhà máy Suger

Sử dụng bộ quá nhiệt trong nồi hơi công nghiệp

• Bộ quá nhiệt được sử dụng khi chỉ yêu cầu hơi nước khô trong một quy trình / máy móc như Tua bin.Bất kỳ độ ẩm nào trong hơi nước trong những trường hợp như vậy đều có thể làm suy giảm hoặc ăn mòn máy, do đó ảnh hưởng đến tuổi thọ hoạt động trung bình của máy.Vì vậy, bộ quá nhiệt chuyển đổi hơi chất lượng thấp thành chất lượng cao cho người dùng cuối.

• Đôi khi, bộ quá nhiệt cũng cần thiết khi chúng ta cần vận chuyển hơi nước đến những nơi xa vì có một số tổn thất nhiệt độ trong quá trình vận chuyển.

• Bộ quá nhiệt có thể được sử dụng trong động cơ hơi nước, nơi cần có hơi nước khô tuyệt đối để chống hao mòn các bộ phận của động cơ.

• Trong trường hợpnồi hơi ống nước, các khí nóng sẽ cung cấp nhiệt độ cần thiết để tạo ra hơi quá nhiệt và bộ quá nhiệt có thể là một bộ phận bổ sung của khu vực lò.Trong các trường hợp khác, có thể yêu cầu bộ quá nhiệt được đốt riêng vì khí tạo ra từ tuabin khí tương đối mát.

Sản xuất bộ quá nhiệt nồi hơi

Bộ quá nhiệt của chúng tôi được sản xuất theo Quy định của ASME.HDB sản xuất cả bộ quá nhiệt dạng cuộn và dạng vỏ tùy thuộc vào loại lò hơi và công suất lò hơi.

Thiết kế bộ quá nhiệt kiểu cuộn thường bao gồm các cuộn dây 180o được hàn qua các đầu ở cả hai bên.Trong một thiết kế kiểu cuộn dây, hơi nước ở bên trong cuộn dây và khí thải ở bên ngoài cuộn dây.

Thiết kế bộ quá nhiệt kiểu vỏ thường được sử dụng để làm quá nhiệt hơi bằng điện bằng cách sử dụng các phần tử gia nhiệt đặc biệt xếp chồng lên nhau trong một lớp vỏ và hơi nước chảy qua các phần tử gia nhiệt.

Các thông số thiết kế của bộ quá nhiệt công nghiệp
-Áp suất lò hơi
-Áp suất hơi
-Yêu cầu nhiệt độ trong quá trình

Bố trí bộ quá nhiệt, đặc điểm kỹ thuật và vật liệu:

Quản lý và đặc điểm kỹ thuật:

Lò hơi có bộ quá nhiệt cao và thấp, HS được bố trí trong ống khói sau bộ tách xyclon, và LS được bố trí trong trục đứng phía sau.Hơi nước bão hòa được đưa vào các tiêu đề của vỏ trần bằng tám ống nối hơi nước bão hòa φ108 × 5 trên trống, và sau đó đi vào bộ quá nhiệt có nhiệt độ thấp hơn thông qua các ống φ 42 × 4,0, sau khi được làm nóng bằng LS, đi vào bộ khử nhiệt để điều chỉnh nhiệt độ, và sau đó đi vào HS qua tám ống φ108 × 5, và được đưa đến tuabin hơi qua van hơi chính sau khi đi vào tiêu đề đầu ra SH.

Bộ quá nhiệt LT áp dụng cách sắp xếp đối nghịch và bộ quá nhiệt HT là bố trí xuôi dòng.Việc thu thập và phân phối hơi nước thông qua cách thức theo chiều rộng để cải thiện tính không đồng đều của hơi nước chảy và ngăn chặn các cuộn dây cục bộ bị quá nhiệt do lệch hơi.


Vật chất:
Để đảm bảo vận hành an toàn, bộ quá nhiệt LT sử dụng các ống thép liền khối SA210 Gr.A1 và bộ quá nhiệt HT sử dụng các ống thép liền khối SA213 T22 hợp kim thấp.


Các thông số kỹ thuật:
