Hệ thống sưởi bề mặt lò hơi Màng tường Argon Nhà máy điện cao áp hàn hồ quang

Argon Arc Welding Nhà máy điện áp suất cao Hệ thống sưởi bề mặt Lò hơi Tường màng

Màng nước tường Sự mô tả

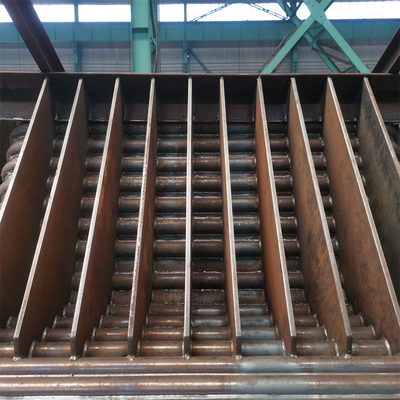

Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Theo quy trình sản xuất khác nhau, vách nước màng có thể được chia thành ba loại (xem Hình 1): 1. ống vây cuộn được hàn theo hàng, khối lượng công việc hàn ít hơn, nhưng ống vây có giá thành cao.2. ống trần và vây (thép dẹt) được hàn theo hàng, có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các cao độ khác nhau, nhưng thép dẹt đòi hỏi độ chính xác và thiết bị hoàn thiện cao. ống được hình thành bằng cách lấp đầy dây hàn, chủ yếu được sử dụng cho bước nhỏ giữa các ống.Cao độ giữa các ống của tường nước màng liên quan đến các yếu tố như áp suất lò hơi và tải nhiệt lò, thường s / d là 1,2-1,5.

Bề mặt gia nhiệt được bố trí trên thành trong của lò được làm mát chủ yếu bằng nước gọi là thành lò.Nó là bề mặt làm nóng bay hơi chính của lò hơi trạm điện.Các chức năng chính của tường nước là:

(1) hấp thụ nhiệt bức xạ trong lò, đun nước thành hơi bão hòa;

(2) bảo vệ thành lò, đơn giản hóa cấu trúc của thành lò, giảm trọng lượng của thành lò, nguyên nhân chủ yếu là do sự hấp thụ nhiệt bức xạ trong nước thành lò, do đó nhiệt độ của thành lò là giảm;

(3) sự hấp thụ nhiệt trong lò, khói lò được làm nguội đến nhiệt độ cho phép của lối ra lò, có lợi là giảm xỉ trong lò và ngăn xỉ trong đường ra lò;

(4) Tường nước hấp thụ nhiệt bức xạ ở nhiệt độ cao trong lò và có tác dụng truyền nhiệt tốt nên có thể giảm tiêu hao thép của lò hơi và giá thành lò hơi.

Thuận lợi

1. bít kín tường lò và giảm rò rỉ không khí trong buồng đốt.

2. thực hiện làm mát bằng nước đầy đủ của buồng đốt, điều này rất hữu ích để ngăn ngừa sự hình thành than cốc trong trường hợp đốt cháy mạnh.

3. khả năng lưu trữ nhiệt nhỏ, làm nóng nhanh buồng đốt và làm mát nhanh, có thể rút ngắn thời gian làm mát khi khởi động và dừng lò hơi.

4. nó là thích hợp để sử dụng tường lò ống, giúp giảm đáng kể tải trọng của khung lò hơi và thuận tiện cho việc treo.

5. so sánh với ống quang học, khả năng hấp thụ nhiệt của ống được cải thiện.

6. mức độ kết hợp trước của các thành phần nồi hơi được cải thiện, thuận tiện và giảm khối lượng công việc lắp đặt.

Đặc điểm kỹ thuật của màng nước tường

Ghi chú

Kiểm soát chất lượng

1. Diện tích chế tạo 200.000 mét vuông

2. 150 kỹ sư

3. 400 thợ hàn mã hóa

4. 60 Thanh tra viên được Cấp phép (Giáo viên hướng dẫn NDT Cấp độ III)

5. Giấy phép Hạng A cho Thiết kế và Sản xuất Lò hơi

6. Hệ thống chất lượng ISO 9001: 2008

7. Chứng chỉ ASME về Nồi hơi điện

8. Ủy quyền đóng dấu ASME 'S', 'U' và NB

Giới thiệu công ty

Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd (kinh doanh là HD Boiler), sản xuất nhà máy điện;công nghiệp;thải nhiệt;đốt chất thải;sinh khối;chất mang nhiệt hữu cơ và nồi hơi điện.Cùng với một loạt các bề mặt gia nhiệt, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế, chế tạo, lắp đặt, bảo trì và thay thế các bộ phận áp suất của lò hơi.
