Giải pháp nhà máy điện tùy chỉnh SA192 Serpentine Superheater And Reheater

Giải pháp nhà máy điện tùy chỉnh SA192 Bộ phận bộ quá nhiệt và bộ gia nhiệt lại dạng uốn lượn

Các loại bộ quá nhiệt chính là gì?

Loại bức xạ (nằm trong lò) và đối lưu (trong đường dẫn khí).

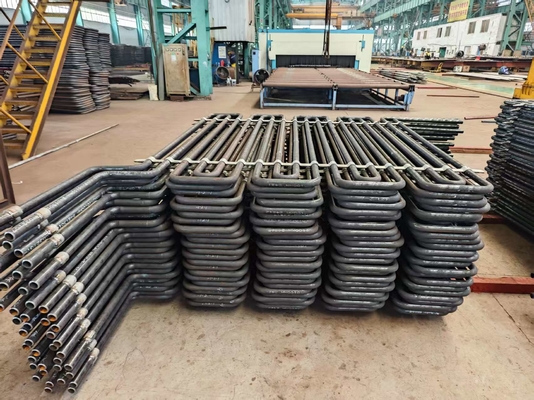

Trưng bày sản phẩm

Chức năng sản phẩm của bộ quá nhiệt và bộ gia nhiệt lại

Bộ quá nhiệt

1. Trong một nhà máy nhiệt điện, công việc của bộ quá nhiệt rất quan trọng. Nó loại bỏ 1 đến 2% độ ẩm còn lại trong hơi nước bão hòa rời khỏi lò hơi và tăng nhiệt độ của nó lên cao hơn điểm bão hòa. Điều này làm cho hơi nước mạnh mẽ và hiệu quả hơn.
2. Việc quá nhiệt không chỉ tăng cường hiệu quả tổng thể của chu trình phát điện—nó còn ngăn ngừa sự ngưng tụ quá mức trong các giai đoạn cuối của tuabin. Tại sao điều đó lại quan trọng? Bởi vì quá nhiều sự ngưng tụ có thể làm hỏng cánh tuabin theo thời gian. Vì vậy, bộ quá nhiệt giúp giữ cho tuabin hoạt động trơn tru và bền hơn.
3. Đây là cách nó hoạt động: Bộ quá nhiệt sử dụng nhiệt từ khí đốt của lò. Nhiệt này làm khô hoàn toàn hơi nước và sau đó quá nhiệt nó, cung cấp thêm nhiệt độ cần thiết để sản xuất điện hiệu quả.
4. Bộ quá nhiệt được thiết kế với nhiều mạch ống chạy song song. Các mạch này có một hoặc nhiều khúc cua và kết nối với các cổ góp. Thiết lập này giúp phân phối hơi nước đều và tối đa hóa quá trình truyền nhiệt.

Bộ gia nhiệt lại

1. Bộ gia nhiệt lại có một vai trò cụ thể: chúng gia nhiệt lại hơi nước đã giãn nở một chút trong tuabin. Bằng cách này, chúng đảm bảo hơi nước vẫn khô nhất có thể trong suốt giai đoạn cuối của tuabin. Hơi nước khô có nghĩa là hiệu suất tốt hơn và ít hao mòn hơn trên các bộ phận của tuabin.
2. Bạn có thể tìm thấy bộ gia nhiệt lại ở những vị trí khác nhau trong lò hơi tiện ích, thường là trước hoặc sau bộ quá nhiệt đối lưu trong vùng đối lưu. Trong các lò hơi áp suất cao hiện đại, bộ gia nhiệt lại thường có hai phần.
3. Phần đầu tiên, hoặc phần chính, nằm trong vùng đối lưu, nơi nó bắt đầu quá trình gia nhiệt lại. Phần thứ hai, phần phụ, treo ngay ở lối ra của lò, đưa hơi nước lên nhiệt độ cuối cùng, tối ưu.
4. Khi thiết kế bộ gia nhiệt lại, các kỹ sư tuân theo các nguyên tắc tương tự như đối với bộ quá nhiệt. Cả hai đều cần xử lý nhiệt độ cao và truyền nhiệt hiệu quả.
5. Bộ gia nhiệt lại và bộ quá nhiệt có thể có cùng nhiệt độ đầu ra, nhưng áp suất hơi trong bộ gia nhiệt lại chỉ bằng khoảng 20 - 25% so với trong bộ quá nhiệt. Áp suất thấp hơn đó có nghĩa là chúng ta có thể sử dụng hợp kim thép cấp thấp hơn cho bộ gia nhiệt lại, giúp giảm chi phí mà không làm giảm hiệu suất.

Chi tiết về bộ quá nhiệt và bộ gia nhiệt lại

Tiêu chí sản xuất và nghiệm thu của bộ quá nhiệt và bộ gia nhiệt lại

1.JB/T1611 "Thông số kỹ thuật để sản xuất ống lò hơi."

2.JB/T1612 "Điều kiện kỹ thuật thử áp suất lò hơi."

3.JB/T1613 "Thông số kỹ thuật để hàn các bộ phận chịu áp lực của lò hơi."

4.JB/T1615"Thông số kỹ thuật để sơn và đóng gói lò hơi."

5. JB/T3375 "Quy tắc để tiếp nhận vật liệu để xây dựng lò hơi."

Ưu điểm loại Nhược điểm Phương pháp hỗ trợ

Loại treo

1. Hỗ trợ kết cấu vững chắc

2. Tắc nghẽn dòng chảy do hơi nước ngưng tụ

3. Cần khởi động lại chậm để xả nước tích tụ ở đáy. được hỗ trợ từ trên

Loại đảo ngược

1. Thoát nước ngưng tụ thích hợp

2. Thiếu độ cứng kết cấu, đặc biệt là trong dòng khí tốc độ cao Được hỗ trợ từ bên dưới

Loại ngang

1. Thoát nước thích hợp

2. Độ cứng kết cấu tốt.

Chúng không nhìn trực tiếp vào ngọn lửa nên chúng chủ yếu là loại đối lưu Thường được hỗ trợ trong các ống dẫn khí dọc song song với lò chính.
