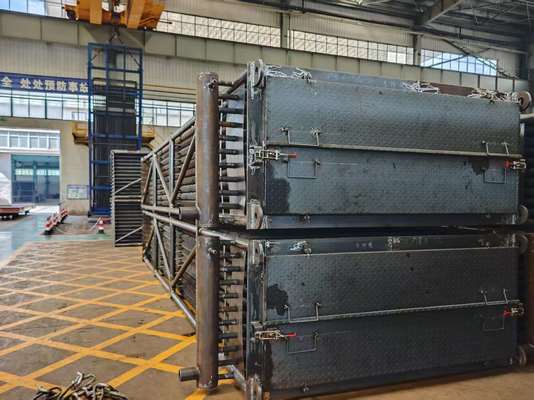

Bộ tiết kiệm nhà máy điện với ống cánh xoắn giảm mài mòn, cải thiện thổi muội

Bộ tiết kiệm nhiệt nhà máy điện với ống vây xoắn giảm mài mòn, cải thiện thổi muội

Bộ tiết kiệm nhiệt nằm ở đâu trong hệ thống lò hơi?

Giữa bẫy nhiệt cuối cùng của lò hơi và bộ gia nhiệt không khí.

Mô tả bộ tiết kiệm nhiệt

Bộ tiết kiệm nhiệt ống vây kiểu H là bộ tiết kiệm nhiệt truyền nhiệt hiệu quả được lắp ráp bằng ống vây kiểu H (còn gọi là ống vây kiểu H, ống vây, ống cánh bướm).

1. Cấu trúc: Dạng cơ bản là kiểu "H" và kiểu "H" kép, được sắp xếp theo hàng.

2. Đặc điểm hiệu suất:

(1)Thay thế bộ tiết kiệm nhiệt ống trần bằng bộ tiết kiệm nhiệt kiểu H làm tăng diện tích truyền nhiệt. Điều đó có nghĩa là cần ít ống hơn, giúp mở ra nhiều không gian hơn cho khí thải lưu thông. Kết quả? Tốc độ khí thấp hơn và ít mài mòn hơn. Đây là lý do tại sao: mài mòn ống liên quan đến tốc độ khí thải—cụ thể, nó tỷ lệ với tốc độ tăng lên lũy thừa 3,33. Giảm tốc độ từ 9m/s xuống 7m/s và độ mài mòn giảm xuống chỉ còn 43% so với ban đầu. Thêm vào đó, các thử nghiệm cho thấy ống vây tự nhiên đẩy tro bay về phía giữa các hàng ống. Vì vậy, bản thân thiết kế của chúng giúp giảm mài mòn.

(2) Ống vây kiểu H có thể được sản xuất thành ống vây kiểu "H kép" hai ống, cấu trúc của nó cứng, có thể được sử dụng trong trường hợp hàng ống dài.

(3) Bộ tiết kiệm nhiệt ống vây kiểu H được sắp xếp theo hàng. Kiểu H chia không gian thành một số khu vực nhỏ, có tác dụng dòng chảy đối với luồng không khí, do đó làm giảm đáng kể sự mài mòn.

(4) Vây kiểu H có thể đạt được hiệu quả thổi muội tốt nhất do sự hình thành các kênh thẳng ở cả hai bên.

(5) Không gian nhỏ gọn, trọng lượng tổng thể giảm đi rất nhiều, giảm chi phí.

(6) Tiết kiệm năng lượng và tiêu thụ ít điện năng: bộ tiết kiệm nhiệt cho tổ máy phát điện có thể giảm ít nhất hai phần ba tổn thất nhiệt khói của máy phát điện và chỉ tiêu thụ 2 ~ 4kW điện năng trên mỗi tấn hơi.

(7) Vận hành và bảo trì đơn giản; Tiết kiệm nhân công: bộ tiết kiệm nhiệt lắp ráp toàn bộ tại nhà máy, ít bộ phận chuyển động, cấu trúc đơn giản, dễ lắp đặt. Mức độ tự động hóa cao, vận hành và bảo trì đơn giản, có thể giảm nhân viên vận hành.

Chức năng

1. Hấp thụ nhiệt của khí thải nhiệt độ thấp, giảm nhiệt độ xả khói, giảm tổn thất khói và tiết kiệm nhiên liệu.

2. Vì nước cấp được làm nóng trong bộ tiết kiệm nhiệt trước khi vào trống, sự hấp thụ nhiệt của nước cấp trên bề mặt gia nhiệt giảm đi và bộ tiết kiệm nhiệt có thể được sử dụng để thay thế một phần bề mặt gia nhiệt bay hơi tốn kém.

3. Khi nhiệt độ nước cấp tăng lên, chênh lệch nhiệt độ thành sẽ giảm và ứng suất nhiệt sẽ giảm tương ứng để kéo dài tuổi thọ của trống hơi.

Thông số kỹ thuật

Ứng dụng

Ngành liên quan: CNhà máy điện chu trình kết hợp, Máy phát hơi thu hồi nhiệt (HRSG).Bộ tiết kiệm nhiệt thường được sử dụng như một phần của

máy phát hơi thu hồi nhiệt (HRSG) trong nhà máy điện chu trình kết hợp. Trong HRSG, nước đi qua bộ tiết kiệm nhiệt, sau đó là lò hơi và sau đó là bộ quá nhiệt. Bộ tiết kiệm nhiệt cũng ngăn chặn việc tràn nước lỏng vào lò hơi quá lạnh để đun sôi do tốc độ dòng chảy và thiết kế của lò hơi.
