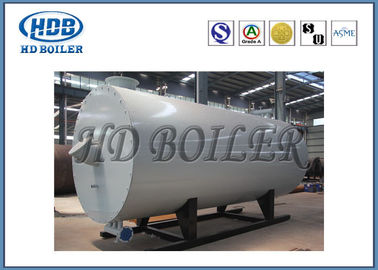

Lò hơi dầu nhiệt công nghiệp nằm ngang, Lò hơi đốt dầu áp suất thấp
Chi tiết sản phẩm
| Sức ép: | Áp lực thấp | Phong cách đốt cháy: | Lò hơi đốt bên trong |
|---|---|---|---|
| Kiểu địa điểm: | Ngang | Sử dụng: | Công nghiệp |
| Phương tiện truyền thông: | Vật liệu truyền nhiệt hữu cơ | Cấp độ sản xuất: | Sebuah |
| Tuần hoàn nước: | Lưu thông tự nhiên | Công suất định mức: | 350Kw - 16300Kw |
| Làm nổi bật |
nồi hơi chất lỏng nhiệt,hệ thống nồi hơi dầu nóng |
||
Mô tả sản phẩm
Lò hơi vận chuyển nhiệt hữu cơ khí dầu kiểu nằm ngang Hiệu quả dễ dàng lắp đặt
Phạm vi sản phẩm
Sản lượng nhiệt: (30 - 1500)× 104kCal / h
Áp suất thiết kế: 0,1 MPa
Đặc điểm cấu trúc
• Lò mang nhiệt hữu cơ sê-ri ngang YYW ống tròn kín bên trong, bên ngoài (bên trong và bên ngoài) tạo thành bề mặt sưởi bức xạ cuộn bên trong, bề mặt bên ngoài của, cuộn bên ngoài và bề mặt sưởi đối lưu của cuộn bên trong.
•Buồng đốt tỏa nhiệt để đốt cháy nhiên liệu bao gồm cấu tạo cuộn dây, phần lớn nhiệt được bề mặt đốt nóng bức xạ hấp thụ, khói lò nhiệt độ cao vào bề mặt đốt nóng đối lưu và thiết bị trao đổi nhiệt.
•Trang bị thêm đuôi lò hơi với bề mặt gia nhiệt ở đuôi lò, giảm nhiệt độ khí thải của lò hơi, nhiệt độ thấp khí thải từ ống khói lò hơi thải trực tiếp ra ống khói và ra khí quyển.
Thông số sản phẩm
|
Mô hình YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Công suất định mức (kw) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Cung cấp nhiệt × 104(kCal / h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Hiệu suất nhiệt(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Áp suất thiết kế (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Nhiệt độ làm việc tối đa (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tỷ lệ lưu hành trung bình (m3/ h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Công suất trung bình của lò (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2.1 | 2,6 | 3.5 | 7.8 | ||
| Đường kính thẩm quyền (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Công suất (kw) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Nhiên liệu áp dụng | Dâu khi | ||||||||||
| Mức tiêu hao nhiên liệu Kg / h (dầu) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Kích thước (￠ · H) m |
Lò dầu nằm ngang | 1,2 × 2,4 | 1,7 × 3 | 1,82 × 3,5 | 1,92 × 4 | 1,95 × 4,3 | 2,4 × 4,3 | 2,52 × 5,3 | 2,8 x 6,3 | 2,92 × 6 | |
|
Vòng tuần hoàn máy bơm |
Mô hình WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Lưu lượng (m3/ h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Thang máy (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Công suất (kw) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Mô hình YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Công suất định mức (kw) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Cung cấp nhiệt × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Hiệu suất nhiệt(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Áp suất thiết kế (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Nhiệt độ làm việc tối đa (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tốc độ tuần hoàn trung bình (m3 / h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| Dung tích lò trung bình (m3) | 8,4 | 8.8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Đường kính thẩm quyền (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Công suất (kw) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Nhiên liệu áp dụng | Dâu khi | ||||||||||
| Mức tiêu hao nhiên liệu Kg / h (dầu) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Kích thước (￠ · H) m |
Lò dầu nằm ngang |
3,23 × 6,7 |
3,26 × 7.45 |
3,26 × 7.9 |
3,62 × 9 |
3,6 x 9,48 |
3,65 × 10.4 |
3,65 × 10,6 |
3,98 x 11,5 |
4,06 × 12,5 |
|
|
Vòng tuần hoàn máy bơm |
Mô hình WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Lưu lượng (m3 / h) | 260 | 300 | 340 | 200 × 2 | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
| Thang máy (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Công suất (kw) | 75 | 90 | 110 | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 | ||
Lợi thế về hiệu suất
1. Tiết kiệm năng lượng
2. An toàn và đáng tin cậy
3. Dễ dàng cài đặt
4. Nhiên liệu áp dụng
5. Ngành ứng dụng
Giới thiệu công ty
Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd (kinh doanh là HD Boiler), sản xuất nhà máy điện;công nghiệp;thải nhiệt;đốt chất thải;sinh khối;chất mang nhiệt hữu cơ và nồi hơi điện.Cùng với một loạt các bề mặt gia nhiệt, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế, chế tạo, lắp đặt, bảo trì và thay thế các bộ phận áp suất của lò hơi.
1. Khu vực chế tạo 200.000 mét vuông
2. 150 kỹ sư
3. 600 thợ hàn mã hóa
4. 60 Thanh tra viên được Cấp phép (Giáo viên hướng dẫn NDT Cấp độ III)
5. Giấy phép Hạng A cho Thiết kế và Sản xuất Lò hơi
6. Hệ thống chất lượng ISO 9001: 2008
7. Chứng chỉ ASME về Nồi hơi điện
8. Ủy quyền đóng dấu ASME 'S', 'U' và NB
