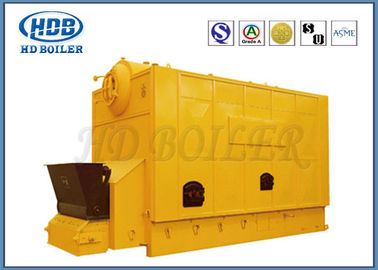

Hệ thống nồi hơi nước nóng hơi công nghiệp, Nồi hơi đốt khí đốt ngang
Chi tiết sản phẩm
| Điều kiện: | Mới | Kết cấu: | Ống nước |
|---|---|---|---|
| Nhiên liệu có sẵn: | Than đốt | hoạt động: | Tự động |
| Vị trí: | Lò hơi ngang | Sử dụng: | Công nghiệp |
| Cài đặt: | Nồi hơi lắp ráp | Tuần hoàn nước: | Lưu thông tự nhiên |
| Áp suất làm việc định mức (Mpa): | 1,25-2,5 | Nhiệt độ hơi định mức: | 193-226 |
| Làm nổi bật |
nồi hơi nước nóng công nghiệp,nồi hơi nước nóng đốt than |
||
Mô tả sản phẩm
Hiệu suất nhiệt cao Lò hơi nước nóng đốt than SZL có tuổi thọ lâu dài
Sản xuất
Nồi hơi nước nóng và hơi nước dòng HD DZL là loại nồi hơi ghi xích đơn, ống nước, xi lanh đơn.Trống lò hơi được bố trí dọc theo tâm otheo chiều dọc của lò hơi.
Trống phía trước và cả hai bên của lò nước-waCác ống ll tạo thành bề mặt phát nhiệt bức xạ, trống phía sau và ống lồng giữa the header dạng đối lưu gia nhiệt bề mặt.
Máy tiết kiệm than được lắp đặt tại rtai của nồi hơi.
Sau một số nhiệt của nhiệt độ cao do đốt cháy tạo ra fume bị lò sưởi hấp thụ, khói chảy đến bề mặt đốt nóng đối lưu tHrough đốt buồng và thải ra bên ngoài qua ống khói thông qua than ebộ conomizer, bộ hút bụi và quạt gió.
Tính năng và Ưu điểm
1. Cấu trúc nhỏ gọn, không gian lắp đặt nhỏ, phòng nồi hơi một tầng, cơ sở hạ tầng tiết kiệm chi phí.
2. Mức độ lắp ráp tuyệt vời, thời gian lắp đặt ngắn và lắp đặt không tốn kém.
3. Bề mặt gia nhiệt đủ và hợp lý, tăng nhiệt độ / áp suất lò hơi nhanh chóng, năng suất đạt yêu cầu và hiệu suất gia nhiệt cao.
4. Giới thiệu không khí với các buồng phân phối không khí của ghi.Tất cả phân phối không khí
các buồng có thể điều chỉnh luồng không khí một cách độc lập và ghi có thể được điều chỉnh tốc độ ít bước.
5. Nhiều loại than áp dụng và đốt cháy hoàn toàn.
6. Tủ điện điều khiển được trang bị điều khiển và giám sát hoàn toàn tự động
thiết bị có tính năng tự động hóa cao, an toàn, độ tin cậy và hoạt động đơn giản.
Tham số
| Mô hình | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| Hiệu suất sưởi định mức (MW) | 6 | số 8 | 10 | 15 | 20 | 25 | 30 | |
| Áp suất làm việc định mức (MPa) | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | |
| Nhiệt độ hơi định mức | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Nhiệt độ đầu ra định mức | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| Khu vực sưởi ấm | Nồi hơi (m2) | 156 | 197.4 | 235,6 | 412 | 508 | 510 | 588,6 |
| Máy tiết kiệm than (m2) | 87,2 | 157 | 174.4 | 413/413/236 | 357 | 496 | 450 | |
| Máy gia nhiệt sơ bộ (m2) | - / - / 181 | 199 | 212 | 210 | ||||
| Diện tích hiệu dụng của lưới (m2) | 7.8 | 10.1 | 11,8 | 17.3 | 21 | 24.3 | 25,8 | |
| Khối lượng nước (m3) | 7.3 | 9,6 | 12.4 | 15.3 | 21,6 | 27 | 27,6 | |
| Hiệu quả thiết kế (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Nhiên liệu áp dụng | Loại mềm II | |||||||
| Kích thước tối đa của bộ phận vận chuyển (m) | 6,1 × 3,1 × 3,5 | 6,8 × 3,4 × 3,5 | 7,6 × 3,4 × 3,5 | 9,6 × 3,4 × 3,54 | 11 × 3,41 × 3,54 | 8,3 × 3,0 × 3,6 | 8,5 × 3,6 × 3,64 | |
| Trọng lượng tối đa của bộ phận vận chuyển (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| Kích thước tổng thể của lắp đặt (m) | 9,5 × 5,5 × 6,2 | 9,5 × 5,5 × 6,2 | 9,8 × 5,7 × 6,2 | 10,9 × 5,7 × 6,7 | 12 × 5,8 × 6,8 | 13,8 × 6,0 × 10,6 | 18 × 6 × 10,5 | |
| Người hâm mộ nháp | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12,4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| Quạt thổi | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| Bộ điều tốc | GL-10P 0,75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P / II 1.5kw | GL-20P / II 1.5kw | GL-30P 2,2kw | GL-40P 3kw | |
Thông tin công ty
Nồi hơi HD được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (kinh doanh là HD Boiler), là nhà sản xuất công nghiệp chuyên nghiệp, sản xuất nồi hơi tiện ích, nồi hơi công nghiệp, nồi hơi HRSG và tất cả các loại phụ tùng nồi hơi, chẳng hạn như tấm tường nước, bộ tiết kiệm, không khí bộ hâm nóng sơ bộ, bộ quá nhiệt, bộ tiêu đề, ống vây xoắn ốc, ống vây chữ H, ống dẫn nhiệt, v.v ... HD Boiler đặt tại Khu công nghiệp Đông Lai, ngoại ô phía đông của thành phố Trương Gia Cương.Vị trí của nhà máy cách đường cao tốc 150 km đến cảng Thượng Hải hoặc 60 km đường quốc lộ đến Tô Châu hoặc Vô Tích, với giao thông mở rộng theo mọi hướng thuận tiện và nhanh chóng.
1. Khu vực chế tạo 200.000 mét vuông
2. 150 kỹ sư
3. 600 thợ hàn mã hóa
4. 60 Thanh tra viên được Cấp phép (Giáo viên hướng dẫn NDT Cấp độ III)
5. Giấy phép Hạng A cho Thiết kế và Sản xuất Lò hơi
6. Hệ thống chất lượng ISO 9001: 2008
7. Chứng chỉ ASME về Nồi hơi điện
8. Ủy quyền đóng dấu ASME 'S', 'U' và NB
