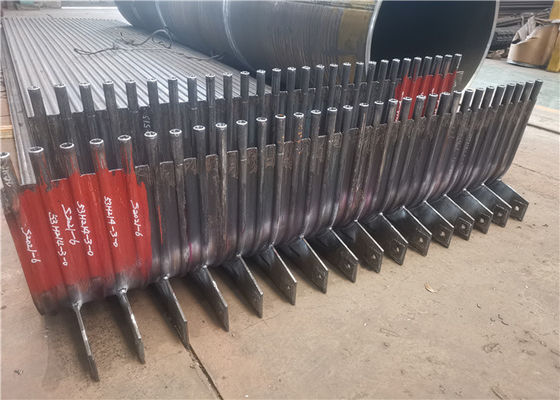

Ống 83mm Đặt tấm tường nước CFB Rò rỉ không khí thấp

83mm Ống đặt tấm tường nước CFB Rò rỉ không khí thấp

Giới thiệu

Bề mặt làm nóng bay hơi bao gồm một số ống song song được đặt trên thành trong của lò sưởi.Chức năng của tường nước là hấp thụ nhiệt bức xạ của ngọn lửa nhiệt độ cao hoặc khí lò trong lò, tạo ra hơi nước hoặc nước nóng trong ống, đồng thời làm giảm nhiệt độ của thành lò, bảo vệ thành lò.Trong lò hơi công suất lớn, nhiệt độ ngọn lửa trong lò rất cao, cường độ bức xạ nhiệt rất lớn.40 ~ 50% hoặc hơn nhiệt lượng trong lò hơi được hấp thụ bởi tường nước.Ngoại trừ một số nồi hơi công suất nhỏ, thành nước là bề mặt gia nhiệt bay hơi chính trong các nồi hơi ống nước hiện đại.Tường nước được chia thành loại đèn ống và loại màng tùy theo cấu tạo của nó.Thành ống nước nhẹ bao gồm ống thép lò hơi thông thường (Hình 1 thành ống nước nhẹ).Bố trí ống càng gần nhau thì hiệu quả bảo vệ của thành lò càng tốt.Tường lò được làm rộng rãi bằng vật liệu chịu lửa nhẹ và vật liệu cách nhiệt.Những vật liệu này có thể được xây vào thành lò, hoặc đặt trên tường được làm mát bằng nước để trở thành thành lò hình ống để dễ dàng lắp đặt.

Màng nước tường

Tường nước dạng màng là một kết cấu kín khí bao gồm các đường ống và cánh tản nhiệt, ưu điểm là ít rò rỉ không khí trong lò;có thể sử dụng tường đặt ống, ít tải hơn kết cấu thép và giá thành lò hơi thấp hơn;Cấu trúc treo dễ sử dụng và cải tiến hệ thống giãn nở nhiệt, thích hợp cho sản xuất cơ giới hóa quy mô lớn, tỷ lệ lắp ráp cao, khả năng lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắt máy.Điểm bất lợi là quá trình sản xuất phức tạp.Màng nước vách thường được sử dụng trong các lò hơi có công suất lớn, nhiệt độ cao và áp suất lớn.

Vật liệu và đường kính ống cho nồi hơi áp suất trung bình, cao và siêu cao, trong điều kiện lưu thông nước bình thường, thành ống có thể làm mát tốt, có thể chọn ống thép cacbon.Đối với nồi hơi áp suất tới hạn và siêu tới hạn, do sự suy giảm khả năng truyền nhiệt và nhiệt độ trung bình cao (đặc biệt là khi đạt đến các thông số siêu tới hạn), thường cần sử dụng các ống có ren trong (rãnh xoắn nhiều đầu ở bên trong thành ống, cấu trúc điển hình như trong Hình 2) hoặc ống thép hợp kim Cr-Mo.Đối với tường nước màng, giá trị tối đa.Nhiệt độ và ứng suất của vây cũng cần được kiểm tra.Đường kính ngoài của ống vách nước của nồi hơi tuần hoàn tự nhiên thường là 42-76mm, nồi hơi tuần hoàn có kiểm soát áp suất tới hạn là 42-51mm và nồi hơi một lần là 22-42mm.

Điểm mạnh của tường nước màng

(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.

(2) Việc nhận ra nước làm mát đầy đủ trong buồng đốt có lợi để ngăn chặn quá trình luyện cốc trong điều kiện đốt cháy mạnh hơn.

(3) Có thể rút ngắn thời gian làm mát khi khởi động và tắt nồi hơi do dung tích tích nhiệt nhỏ, nhiệt độ tăng nhanh và làm lạnh nhanh trong buồng đốt.

(4) Tường lò đặt ống phù hợp, giúp giảm đáng kể tải trọng của khung lò hơi và thuận tiện cho việc treo và nâng.

(5) So với loại ống trần, khả năng hấp thụ nhiệt của ống được cải thiện hơn.

(6) Nó cải thiện mức độ lắp ráp trên mỗi bộ phận lò hơi, tạo điều kiện và giảm khối lượng công việc lắp đặt.

Vật liệu tường nước nói chung được làm bằng thép cacbon.Khi áp suất lò hơi trên 14 MPa, thép hợp kim cũng được sử dụng một phần.Đường kính ngoài ống: nồi hơi tuần hoàn tự nhiên thường sử dụng 51 ~ 83 mm;nhiều nồi hơi tuần hoàn cưỡng bức và nồi hơi dòng điện một chiều thường sử dụng 22 ~ 60 mm.Thành nước của nồi hơi DC không nhất thiết phải thẳng đứng như của nồi hơi tuần hoàn tự nhiên, và cũng có thể được bao quanh theo chiều ngang hoặc ở các dạng khác.Khi các thông số cao, đặc biệt là trong lò hơi dòng điện một chiều, để ngăn chặn sự suy giảm nhiệt truyền ở vùng tải nhiệt cao của lò, người ta thường sử dụng các ống ren trong hoặc lắp đặt các ống nối bên trong các ống.
