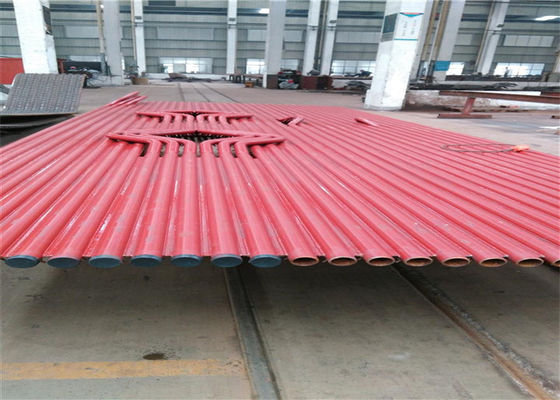

Nhà máy điện đốt than Phần bay hơi Lò hơi Tường nước

Nhà máy điện tiêu chuẩn Lò hơi đốt than Phần bốc hơi nước tường

Thông số kỹ thuật

Ưu điểm của tường nước màng

(1) Đảm bảo độ kín của thành lò và giảm rò rỉ không khí trong buồng đốt.

(2) Nhận ra nước làm mát đầy đủ trong buồng đốt, điều này có lợi cho việc ngăn chặn quá trình luyện cốc trong trường hợp đốt cháy tăng cường.

(3) Khả năng lưu trữ nhiệt nhỏ, làm nóng buồng đốt nhanh, làm lạnh nhanh, có thể rút ngắn thời gian khởi động và dừng làm mát của lò hơi.

(4) Thích hợp cho việc sử dụng các bức tường lò sơn ống, do đó giảm đáng kể tải trọng của khung lò hơi, dễ dàng treo.

(5) So với ống đèn, khả năng hấp thụ nhiệt của ống đèn được cải thiện hơn.

(6) Cải thiện mức độ kết hợp trước của các bộ phận nồi hơi, thuận tiện và giảm công việc lắp đặt.

Vách ngăn nước của lò hơi là vách màng được làm bằng các ống được hàn với nhau, có hoặc không có dải kim loại ở giữa.Các vách này tạo thành vỏ bao quanh buồng đốt than.Ống vách nước còn được gọi là phần thiết bị bay hơi;chúng chứa nước chủ yếu ở dạng lỏng sẽ bay hơi dần khi bốc lên trong lò hơi.

Tường nước màng của chúng tôi được sản xuất bằng nguyên liệu thô cao cấp và thiết bị sản xuất hiện đại tại đơn vị sản xuất tiên tiến của chúng tôi.Phạm vi được cung cấp có sẵn với nhiều kích thước, hình dạng và thông số kỹ thuật khác nhau, theo yêu cầu của khách hàng quý của chúng tôi.Hơn nữa, chúng sẽ được giao cho khách hàng trong khung thời gian đã hứa.

Giơi thiệu sản phẩm

Tường làm mát nước bằng màng đề cập đến tường làm mát nước bao gồm màn chắn ống kín không khí được hàn bằng thép phẳng và ống. Vách làm mát nước bằng màng có thể đảm bảo độ kín tốt của buồng lò, giảm đáng kể hệ số rò rỉ không khí của buồng lò đối với lò hơi áp suất âm, và cải thiện điều kiện đốt trong lò. Nó có thể tăng diện tích bức xạ nhiệt hiệu quả và tiết kiệm tiêu thụ thép.

Các chi tiết xây dựng

Các đặc tính kết hợp của màng nước làm mát tường như sau:
1. Kiểm tra và điều chỉnh chiều rộng, chiều dài, độ phẳng và đường chéo của hàng ống khi hàng ống đã phân đoạn được cẩu lên khung kết hợp. Nếu chiều rộng của hàng ống lớn hơn hoặc nhỏ hơn kích thước quy định, vây có thể được Cắt theo chiều dài thích hợp, điều chỉnh theo kích thước quy định và sau đó hàn lại. Khi chênh lệch đường chéo của hàng ống vượt quá lOmm, các cánh tản nhiệt giữa một số ống có kích thước lớn hơn có thể được cắt để giảm khoảng cách giữa các ống nhằm loại bỏ chênh lệch đường chéo, và sau đó có thể hàn các cánh tản nhiệt.Khi độ không đồng đều của hàng ống vượt quá phạm vi cho phép, có thể sử dụng khung giàn để điều chỉnh áp suất đỉnh của kích.
2. Mối nối đối đầu của hàng ống khác với đường ống đơn. Mối hàn của một ống đơn co lại khoảng 1-2mm sau khi hàn, điều này không ảnh hưởng đến các đường ống khác. Nhưng hàng ống không giống nhau, hai đoạn hàn đối đầu hàng ống, nếu từ bên này sang bên kia của trình tự hàn thì hàn đối đầu của ống do biến dạng gây ra là rất lớn. Vì vậy, trước khi hàn đối đầu, khe hở đối đầu của đoạn hàn này Mối nối phải được đo lường toàn diện, và phân loại theo khe hở quá nhỏ, vừa phải, quá lớn, nếu khe hở quá lớn hoặc quá nhỏ, phải dùng phương pháp cắt ống, thay thế bằng ống ngắn vừa phải. lúc này, do hàn co ngót, ống có khe hở lớn hơn sẽ bị hàn.Để giảm biến dạng co ngót khi hàn ống, nên áp dụng phương pháp hàn đối xứng và hàn chéo.
3. Phần dưới của vách làm mát nước phía trước và phía sau có đáy lò (gầu tro nguội), và phần trên của bức tường làm mát nước phía sau có góc ngọn lửa, do đó kích thước của linh kiện lớn hơn và hình dạng đặc biệt hơn , vì vậy rất khó kết hợp.
4. Bóng chuyền đơn của ống dẫn nước phía sau khác với các loại ống có bề mặt sưởi khác. Vì bức tường nước phía sau trong hộp tiêu đề phía trên có Góc chống cháy nên số lượng ống uốn góc chống cháy giống như của ống phía sau Tường nước, để tăng độ cứng của Góc chống cháy, cũng có một số lượng đáng kể các ống thẳng có khoảng cách (hầu hết các loại lò). ống nhánh) được lắp đặt. Trong ống thẳng và phần tiếp giáp giữa bể chứa đồng minh trên cùng được trang bị lỗ hạn chế Φ 5 mm hoặc Φ 10 mm. Bằng cách này, hầu hết các ống uốn cong của phương tiện làm việc có lợi cho việc làm mát của Góc ngọn lửa, và một phần nhỏ của ống uốn cong phương tiện làm việc đảm bảo rằng ống thẳng và ống cong có lượng giãn nở tương ứng, để giảm ứng suất bên trong, do đó, độ khó đi qua quả bóng tăng lên.
